Глава 2. Твоя первая модель
Гоночный автомобиль
Эта модель одинаково хорошо движется по асфальту и по полу в комнате.

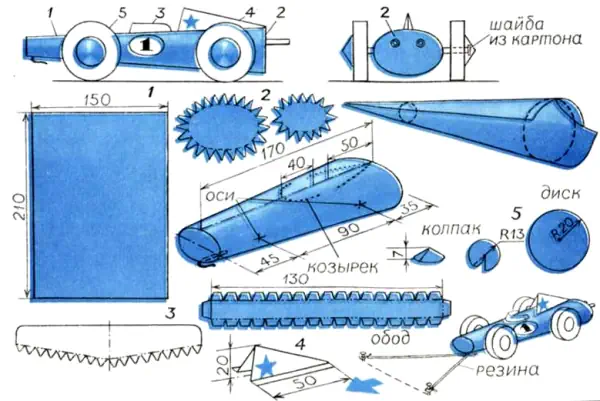

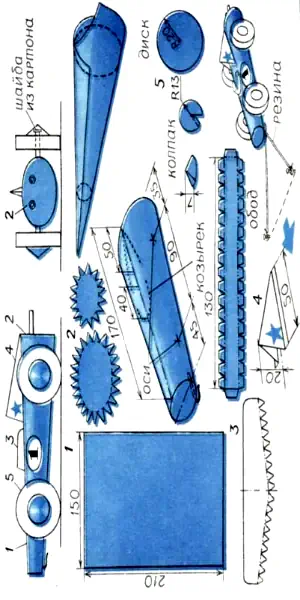

Корпус 1 автомобиля — усеченный конус (рис. 19).
Склейте его из листа ватмана размером 210×150 мм, потом слегка сдавите и обрежьте с двух сторон. Приклейте к нему вырезанные из бумаги заглушки 2 (их вы подгоните по месту), ветровое стекло (козырек) 3, кабину 4 и принимайтесь за изготовление ходовой части. Она состоит из четырех колес и двух осей. Каждое колесо собирается из двух дисков 5, обода и колпака. Сначала к одному из дисков приклейте обод. Делайте это на специальном приспособлении. Оно очень просто, но позволяет точно совмещать центры дисков (рис. 20).
Дощечку размером 40×40 мм пробейте по центру гвоздем длиной 40 мм так. чтобы он составлял с плоскостью дощечки прямой угол. Выступающий конец гвоздя должен быть не менее 20 мм. Наденьте на него диск (по центру) и приклейте обод, согнутый в кольцо. Дай те клею хорошенько высохнуть. Когда убедитесь, что детали прочно соединились, наденьте на этот же гвоздь второй диск (также по центру) и приклейте к свободным зубчикам обода. Так вы получите барабан колеса, центры под ось которого точно совмещены.
Для осей возьмите две круглые палочки или два круглых карандаша. Длина передней оси —80 мм, задней — 90 мм.
По диаметру осей прорежьте отверстия в корпусе и колесах. Вставьте оси в корпус и наденьте на них колеса. Закрепите их картонными шайбами и приклейте на колеса колпаки.
У нашей модели нет двигателя. Выстреленная из катапульты, она движется дальше по инерции. И хотя ее дистанция измеряется всего лишь метрами, она развивает неплохую скорость.
Устройство катапульты видно из рисунка. Снизу корпуса, отступив на 1 — 2 см от переднего края, приклейте полоску полуватмана размером 10×20 мм, а на нее установите проволочный крючок. Сверху на него наклейте латки из бумаги. Так будет крепче. Вот все и готово. Вбейте пару гвоздей, наденьте на них резинку и можете испытывать модель на этой стартовой катапульте.
Возьмите автомобиль в правую руку, левой зацепите резинку за крючок, оттяните модель назад и отпустите. Она должна помчаться вперед.
Если вы хотите увеличить пробег своей модели, то можете усовершенствовать катапультирующее устройство. Мы не будем рассказывать, как это сделать. Надеемся, с этим вы справитесь самостоятельно. Заметим только, что его основание должно быть наклонным. Разбег с наклонной плоскости уже при старте придаст большую скорость модели.
Если вместе с товарищами вы сделаете несколько таких моделей, то сможете устроить гонки. Их лучше всего проводить на ровной асфальтированной дорожке или на хорошо утрамбованном грунте. Трассу гонок разметьте белыми линиями. Старт и финиш обозначьте поперечными линиями, путь моделей — продольными. Их должно быть столько, сколько моделей участвует в соревновании. Чем больше гонщиков, тем напряженнее борьба.
Положение о соревнованиях разработайте сами. В судейскую коллегию выберите более опытных ребят.
И еще один совет. Точно по нашим чертежам советуем строить модель новичкам. Ребятам, имеющим опыт в постройке моделей, стоит подумать о самостоятельных конструкциях.
