Боевая машина БМ-21
14 июля 1941 г. в боях под Оршей на позиции фашистов обрушился, наводя ужас, огненный смерч реактивных снарядов. Это вела бой экспериментальная батарея под командованием Ивана Васильевича Флерова. Так началась жизнь первых в мире боевых машин полевой реактивной артиллерии — «катюш», как ласково прозвали их наши солдаты.
Легендарные «катюши» прошли всеми дорогами войны, совершенствуясь, обретая все большую мощь и точность. Они участвовали во многих боевых операциях, в том числе и во взятии рейхстага в Берлине.
Сегодня на смену «катюшам» пришли новые боевые машины — современные тяжелые реактивные пусковые установки. Мощные автомобили- тягачи на колесах с широкопрофильными шинами способны передвигаться со скоростью 75 км/ч, преодолевать препятствия и броды.
Артиллерийская часть современных «катюш» — 40 направляющих труб, собранных в пакет и установленных на подъемно-поворотном устройстве. Реактивные снаряды способны поражать противника на расстоянии до 20 км.

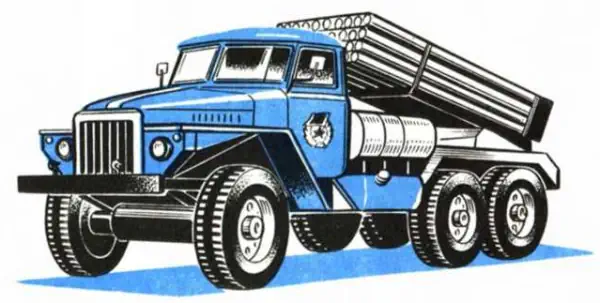

Предлагаем вам построить модель современной боевой машины реактивной артиллерии (рис. 72). В основном для работы потребуется плотный картон толщиной 1 мм и чертежная бумага. Для некоторых деталей понадобятся и другие материалы — о них мы скажем особо.

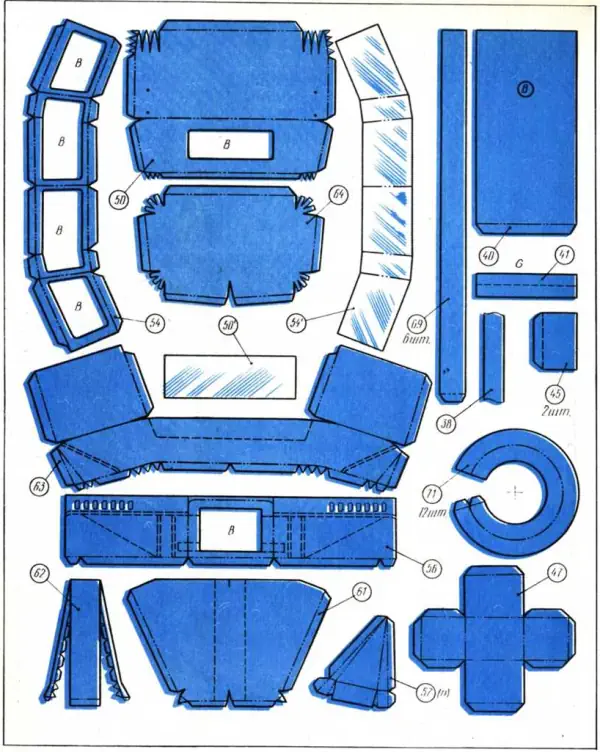

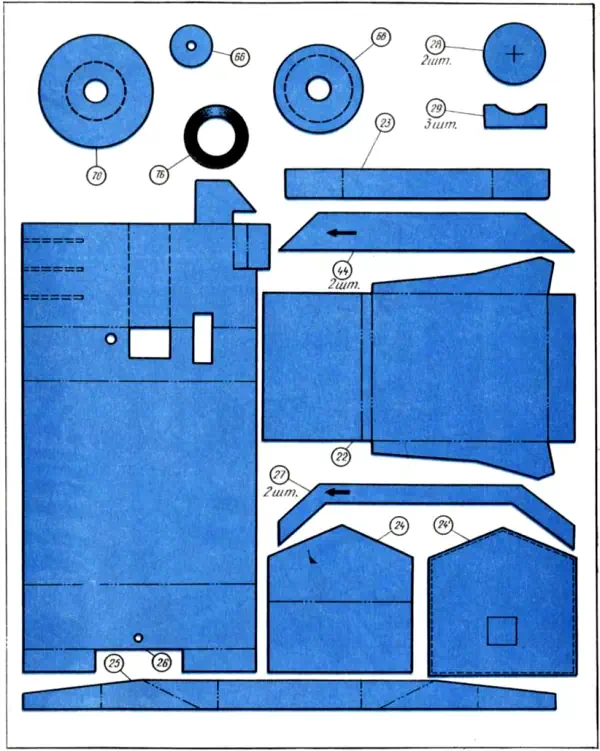

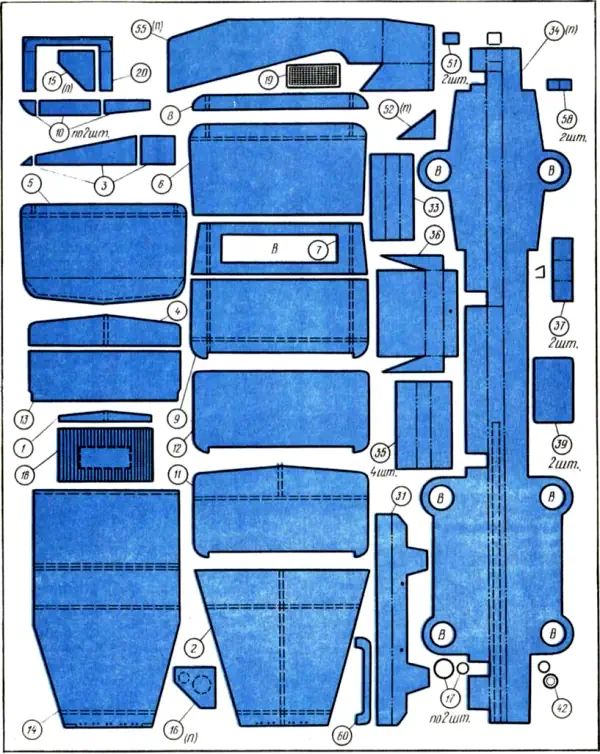

Вначале переведите на картон развертки деталей, показанных на рисунке 73. Те детали, которые будут наклеиваться на левую сторону модели, вычертите самостоятельно. Напомним, как это делается. Скопируйте на кальку те детали, около которых стоит буква П (правая), затем переверните кальку и переведите с нее получившееся изображение на картон.

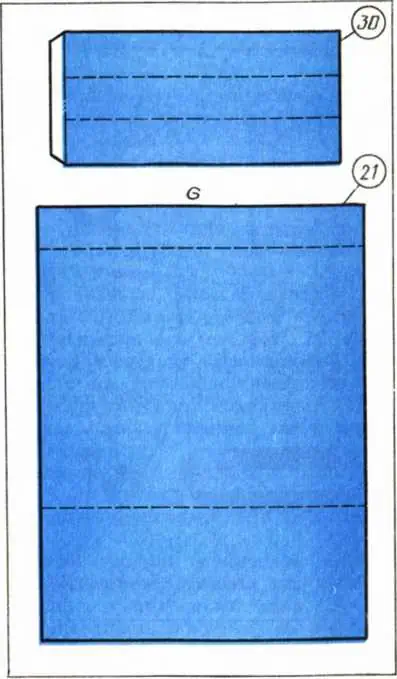

Все детали вырежьте по контуру. Там, где стоит буква В, прорежьте отверстия, а где точка — сделайте проколы шилом. Согните заготовки по линиям сгиба, предварительно проведя по ним с нажимом кончиком шила. Затем переведите на чертежную бумагу все развертки, кроме деталей 21, 50' и 54', чертежи разверток которых приведены на рисунках 74, 75. Вырезать и сгибать их нужно так же, как картонные детали. Заготовки деталей 21 нарежьте из обычной тонкой бумаги и, смазав их клеем, наверните на стержень диаметром 4 мм — получатся трубочки длиной 10 см.
Развертки 50' и 54' нужно вырезать из прозрачной пленки. Разметить их лучше так. Положите пленку на чертежи разверток, переведите шилом изображение деталей на пленку, а затем вырежьте их.

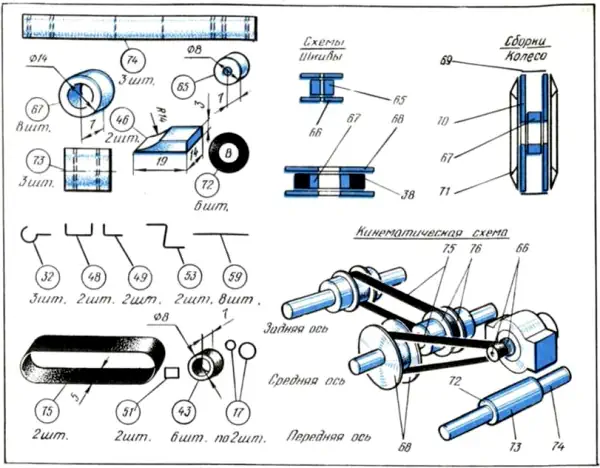

Теперь подготовьте для сборки детали, изображенные на рисунке 76. Детали 74 и 65 вырежьте из круглых палочек или карандашей, детали 73 и 67 — из катушек для ниток, деталь 46 и кубик размером 1 × 1 × 1 см — из пробки, деталь 72 — из жести или оргстекла, деталь 75 — из тонкой резины (например, от старой велосипедной камеры), деталь 43 — из пластмассовой или металлической трубочки, а детали 17' и 51'— из прозрачной пленки. Детали 32, 48, 49, 53, 59 согните из проволоки. Если под руками нет толстой проволоки, то выпрямите обычные канцелярские скрепки.

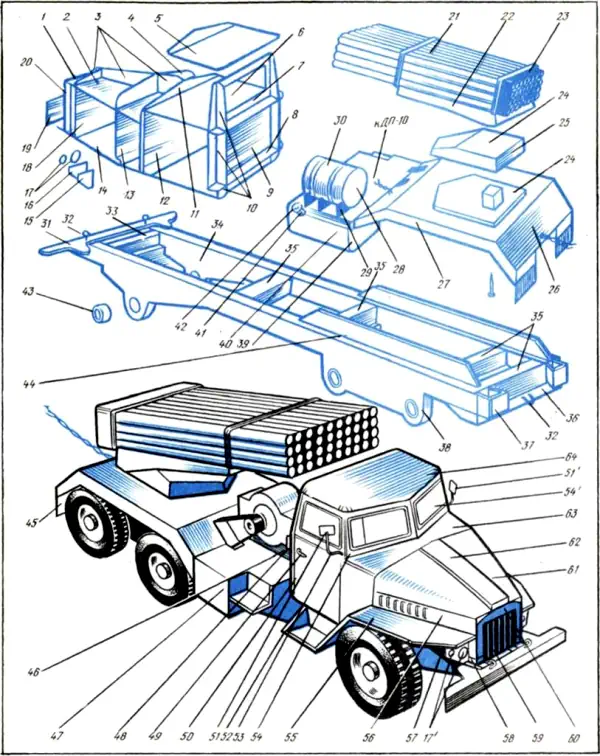

Итак, детали подготовлены, можно приступать к сборке. Схема сборки кабины, пусковой установки и рамы приведена на рисунке 72, колеса и осей — на рисунке 76.
Кабина представляет собой картонный каркас, обшитый бумагой. Каркас собирается так. На водяной радиатор 18 наклейте масляный радиатор 19, а шпангоут 11 склейте со шпангоутом 12. Радиаторы и шпангоуты приклейте на основание 14 в местах, обозначенных штриховыми линиями.
На этом же основании закрепите шпангоут 13 и облицовку радиатора 20, а сверху наклейте деталь 2. Затем приклейте детали 1, 4 и 3. В задней части каркаса кабины установите шпангоут 9. На него и шпангоут 12 наложите деталь 6, а к ней приклейте шпангоут 7. Сзади каркаса приклейте детали 8 и 10.
Завершающая операция сборки кабины — наклейка обшивки. Сначала подготовьте детали к монтажу: склейте уголки крышки 61 капота и крыши 64, к внутренней стороне деталей 50 и 54 подклейте детали 50' и 54', в капоте 56 сделайте просечки и отогните клапаны внутрь. В отверстия основания 14 кабины и детали 2 вставьте прутья 59 решетки радиатора.
Затем по порядку наклейте детали 50, 63, 54, 5, 64, 61, 56, 58, 60, 62. К подкрылкам, подножке и фаре соответственно прикрепите детали 15, 16, 17, 55, 52, 57.
Пусковую установку разместите на платформе, которую надо склеить из деталей 26 и 27. На платформе установите бочку: ее собирают из склеенной в кольцо обшивки 30 и донышек 28. Обручи имитируют двумя отрезками шпагата, приклеенными в указанных на рисунке местах. Подготовленные трубочки 21 склейте в пакет, состоящий из четырех рядов — по десять трубочек в каждом. В указанных на чертеже местах этот пакет обмотайте несколько раз нитками и скрепите скобой 23.
Склейте люльку 22 и закрепите на ней пакет. Затем из деталей 24, 24' и 25 склейте основание, предварительно присоединив к детали 24' кубик из пробки размером 1 × 1 × 1 см (на клею). Основание с подложенной под него шайбой пришпильте гвоздем к платформе (гвоздь следует вставлять с нижней стороны платформы), к основанию приклейте люльку с пакетом трубочек. Собранный узел должен поворачиваться вокруг оси. Если вы хотите, чтобы изменялся наклон люльки, соедините ее с основанием при помощи проволочного стержня.
Стержни 74 с плотно насаженными барабанами 73 и свободно надетыми шайбами 72 образуют оси. На барабаны средней и задней осей наклеены еще кольца 76, между которыми надет пасик 75.
На среднюю ось насажен большой шкив, состоящий из барабана 67 с навернутой на него бумажной полоской 38 и двух дисков 68. Устанавливать его можно только после того, как будет собрана рама.
Рама модели собирается из двух лонжеронов и пяти поперечных брусьев. Лонжероны 34 согните буквой П и подклейте к ним снизу бумажные полоски 38 (их длина определяется по месту). В отверстия лонжеронов вставьте втулки 43 и наденьте готовые детали на оси. Изготовьте брус 33, четыре бруса 35 и вклейте их между лонжеронами 34. Переднюю часть рамы усильте бампером 31 с двумя крюками 32, а заднюю — деталью 36 с одним крюком. Сверху к раме приклейте детали 44.
Колеса соберите по схеме, приведенной на рисунке 76. Особых пояснений она не требует. Отметим лишь, что деталь 71 нужно перегнуть по центральной линии и придать ей коническую форму. Делается это так. Вставьте иглу циркуля-измерителя в центр крестика на развертке, а второй иглой продавите линию сгиба. Теперь заготовке легко придать коническую форму. Готовые колеса плотно на клею насадите на оси так, чтобы концы последних выступали за диски колес на 2 мм.
Готовую кабину и платформу с пусковой установкой приклейте к раме. C левой стороны к платформе прикрепите бензобак, склеенный из обшивки 40 и шпангоутов 39. Сверните трубочкой деталь 41 — она имитирует горловину бака — и вклейте ее в отверстие бака сверху. Наклейте на горловину крышку, состоящую из двух деталей 42. C правой стороны подклейте к платформе ящик ЗИП (деталь 47) и сделайте подножку, сзади приклейте фартуки 45, а сверху — основание для электродвигателя ДП-10 (деталь 46). Для микродвигателя другого типа основание придется конструировать самим.
Закрепите микроэлектродвигатель на основании липкой лентой или хомутиком из картона, на вал насадите малый шкив, соедините его паси- ком с большим шкивом, насаженным на среднюю ось (см. рис. 76 «Кинематическая схема»). Подключите двигатель к пульту управления (ПУ), состоящему из батарейки и переключателя на три положения. Проведите ходовые испытания. Модель должна выполнять три команды: «Вперед», «Назад» и «Стоп». Если будут недостатки, устраните их и переходите к завершающему этапу — отделке модели.
Отделка модели заключается в наклейке мелких деталей. Установите на свои места ручки 48 и 49, держатели 53 зеркал 51. На зеркала и фары наклейте детали 51' и 17' из пленки, предварительно подложив под них кусочки фольги.
Модель собрана. Ходовую часть готовой модели покрасьте черной тушью, а кабину и пусковую установку — зеленой гуашью или темперой. На дверцах кабины можете нарисовать гвардейский знак. Чтобы модель была прочнее, а краска не размазывалась, покройте ее бесцветным лаком или клеем ПВА.
