Глава 5. Музейные модели
«Колос» СК-6
Так называется самоходный зерноуборочный комбайн, который выпускается Таганрогским комбайностроительным заводом. Это один из самых высокопроизводительных отечественных комбайнов. Благодаря двум барабанам он убирает 6—8 кг зерна в секунду, в то время как однобарабанные комбайны «Сибиряк» и «Нива» — только по 5 кг.
За равномерной загрузкой комбайна следит установленный на нем автомат. Продуманы и условия труда комбайнера: кабина оборудована по всем правилам технической эстетики. В ней создан микроклимат — стекла прикрывают солнцезащитные жалюзи, вентилятор подает очищенный воздух.
Когда эта большая и красивая машина движется по безбрежному пшеничному полю, она напоминает плывущий корабль. СК-6 иногда так и называют — степной корабль.
Предлагаем вам чертежи модели комбайна «Колос». По своему усмотрению вы можете самостоятельно дополнить ее моделями механизмов — копнителя, соломоизмельчителя или универсального приспособления для уборки соломы.
На приведенных рисунках 81 — 85 приняты следующие обозначения: 1 — корпус молотильного аппарата; 2 — щиток; 3 — элеватор; 4 — радиатор; 5 — боковая стенка; 6 — колпак; 7, 10, 11 — детали бункера; 8 — вентилятор; 9 — жалюзи; 12 — граблйна; 13 — крестовина; 14 — ось; 15, 19 — детали жатки; 16 — шнек; 17, 18 — втулки; 20, 21 — щитки; 22, 23, 24 — шнековые элеваторы; 25 — крыша; 26 — жалюзи; 27 — кабина; 28, 30 — детали глушителя; 29 — выпускная труба; 31, 32 — детали воздухоочистителя; 33 — двигатель; 34, 35 — детали цилиндра; 36, 37 — детали бензобака; 38 — щиток; 39 — днище; 40, 41 — детали подвески задних колес; 42 — ось; 43 — диск; 44 — шина; 45 — втулка; 46 — кольцо; 47 — трап; 48 — щиток; 49 — ящик; 50 — ось; 51 — диск; 52 - шина; 53 — ступица; 54 — кольцо; 55 — наклонная камера; 56 — козырек; 57, 58 — детали выгрузного шнека; 59 — цилиндрик; 60 — боковая стенка.

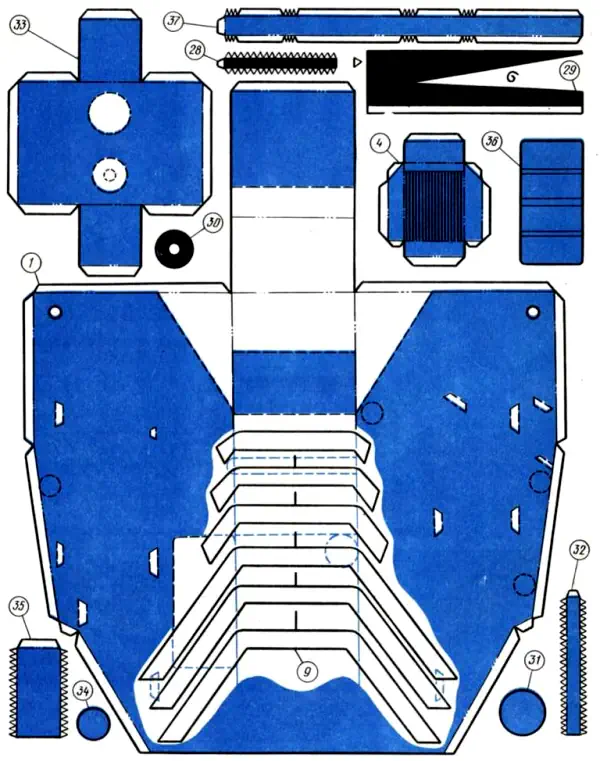

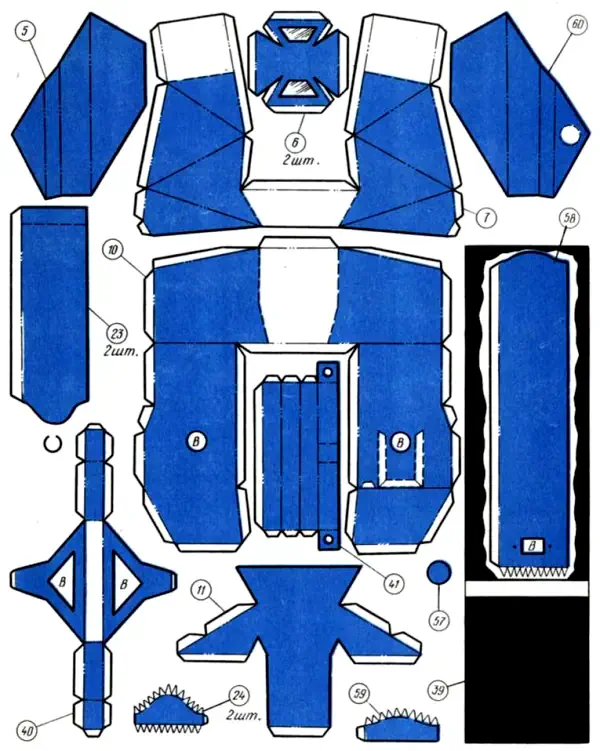

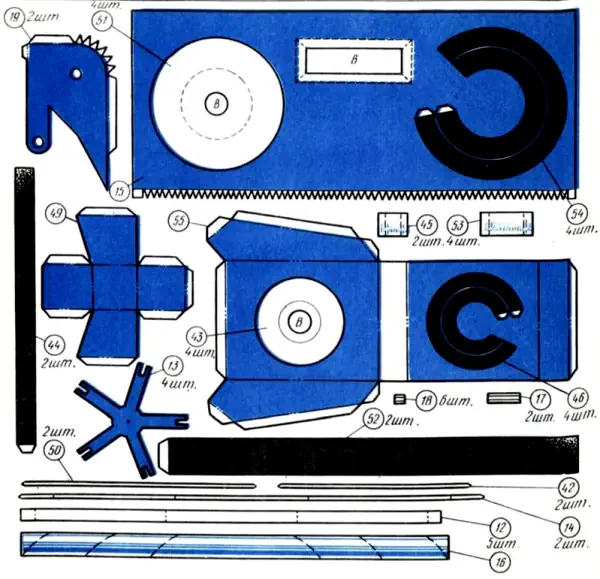

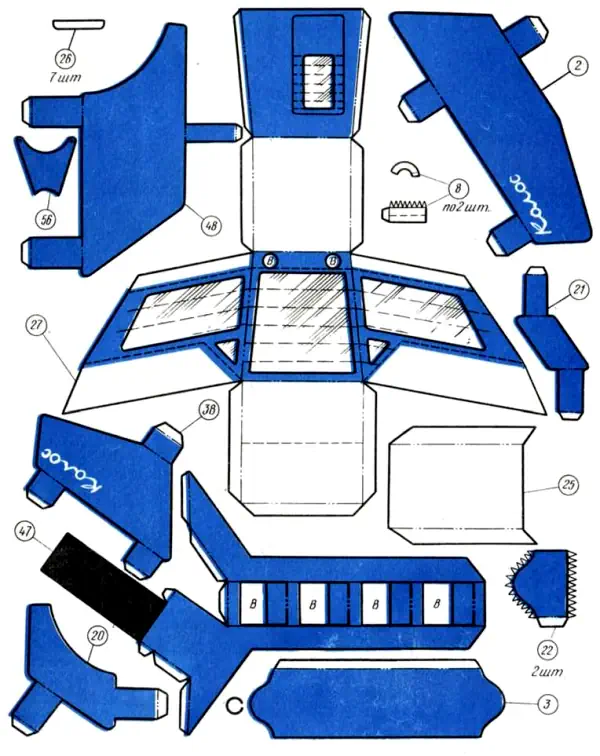

Подготовьте для работы плотный миллиметровый картон. Сделайте из него детали 1, 12, 13, 15, 19, 39 — 41, 43, 47, 51 и 55. Для деталей 16, 45 и 53 используйте круглый карандаш, а для деталей 17, 18 — пустой чистый стержень шариковой ручки. Детали 14, 42, 50 можно сделать из велосипедной спицы или стальной проволоки диаметром 1,5 мм. Все остальные детали вырежьте из чертежной бумаги. После этого приступайте к сборке модели.
Корпус молотильного аппарата склейте из развертки детали 1, снизу к нему подклейте днище 39 и прикрепите детали 40 и 41 подвески задних колес.
Сверху на корпусе установите кабину 27. При изготовлении кабины сначала приклейте к клапану днища ее заднюю стенку, а затем отогните и приклейте боковые стенки. Кабину дополните крышей 25 и вентиляторами 8, закрепите на ней жалюзи 9 и 26.
За кабиной разместите двигатель 33. Справа к нему приклейте радиатор 4, а сверху — глушитель (детали 28, 30) с выпускной трубой 29 (ее развертку сверните трубочкой) и воздухоочиститель (детали 31 и 32). Из деталей 34, 35 склейте цилиндр и закрепите его рядом с двигателем.
Чтобы собрать бункер, соедините между собой его верхнюю часть 7 и нижнюю часть 10.
Собранный узел прикрепите к кабине и корпусу, а затем наклейте на него боковые стенки 5 и 60.
К стенке 60 приклейте цилиндрик 59 и вставьте в него выгрузной шнек (детали 57, 58). Прикрепите к нему гвоздиком козырек 56.
Спереди бункер дополните деталью 11, а сверху закрепите на нем колпаки 6, расположив их большими окошками к кабине. В отверстия задней стенки бункера вставьте верхние концы зерновых шнековых элеваторов 23, нижние концы которых соедините с деталями 22, приклеенными к корпусу.

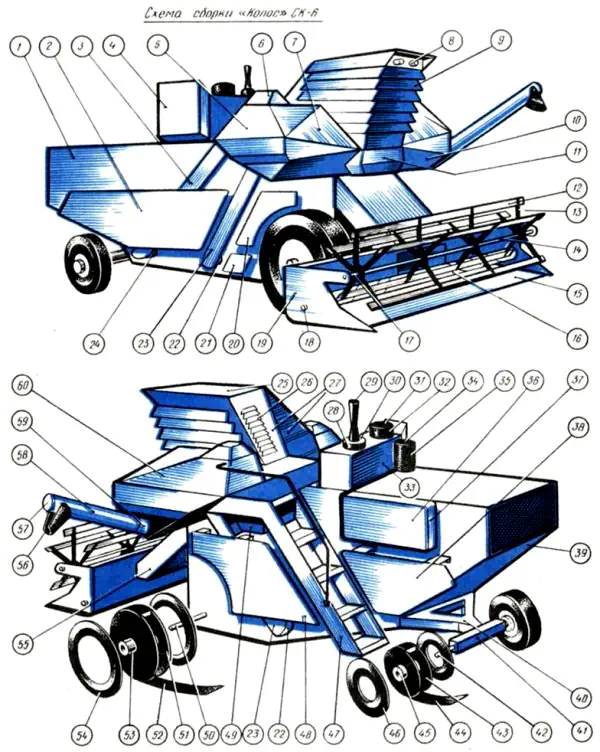

Склейте трап 47 и закрепите его на задней стенке бункера, а горизонтальную площадку наклейте на корпус между кабиной и двигателем. Под трапом расположите ящик 49. Из мягкой проволоки выгните поручень и закрепите его вдоль трапа, как показано на рисунке (см. рис. 81 «Схема сборки»).
К левому борту модели прикрепите бензобак (детали 36, 37), а также щитки 38 и 48. На правом борту разместите колосовой шнековый элеватор 3, концы которого соедините с деталями 24, приклеенными к корпусу. Здесь же закрепите щитки 2, 20, 21.
Теперь соберите ходовую часть.
Проколите в корпусе 1 и детали 41 отверстия, запрессуйте в них втулки 18 так, чтобы они выступали наружу на 1 мм, а затем пропустите через них оси 50 и 42. Чтобы собрать передние колеса, насадите на ступицу 53 диски 51 и оклейте их ободами 52, а к дискам приклейте кольца 54. Чтобы придать кольцам выпуклую форму, еще до их вырезания вставьте в центр окружностей иглу циркуля-измерителя, а второй иглой продавите линию перегиба, как это было рекомендовано при изготовлении модели боевой машины БМ-21.
Точно так же соберите и задние колеса (см. рис. 81 «Схема сборки»).
Готовые колеса плотно насадите на выступающие концы осей 50 и 42. Затем склейте жатку.
В боковинах 19 жатки проколите отверстия и запрессуйте в них втулки 17 и 18. Во втулку 18 вставьте ось 14 с насаженным на нее шнеком 16, на концы которого предварительно намотайте по три витка мягкой проволоки. Через втулки 17 пропустите концы оси 14 с надетыми на нее пятилучевыми крестовинами 13. В концы крестовин вставьте граблины 12 мотовила. Боковины 19 соедините между собой деталью 15, и жатка готова. Прикрепите ее к корпусу при помощи камеры 55.
Сборка модели закончена. Более опытным моделистам рекомендуем сделать кабину 27 и колпаки 6 «остекленными», вырезав в них отверстия и подклеив с внутренней стороны прозрачную пленку.
Несколько слов об окраске модели. Детали, показанные на приведенных рисунках черными и белыми, такими и должны быть, а все остальные нужно окрасить в красный цвет.
