Глава 5. Музейные модели
Хади-13-Э
Это название расшифровывается так: Харьковский автодорожный институт, модель 13, электромобиль. Гоночная машина была создана студентами этого института. Электропитание обеспечивается 10 серебряно-цинковыми батареями. Максимальная скорость — 265 км/ч.
Для постройки модели Хади-13-Э приготовьте картон толщиной 1 мм, плотную чертежную бумагу, металлические стержни для осей диаметром 4 мм, прозрачную пленку и микроэлектродвигатель или резиномотор. Модель рассчитана на любой из этих движителей. Схема резиномоторной установки показана на отдельном рисунке. В последнем случае вам понадобится дополнительный материал: жесть, тонкие резиновые жгутики, шестерни для редуктора, проволока для осей и крючков, клей БФ.
Если вы увеличите все размеры, указанные на чертежах, в два раза, то на этой модели разместится микродвигатель ДП - 10.
Собирается модель из нескольких деталей — шасси, колес, корпуса, кабины, крыльев. На приведенных далее рисунках 86 — 89 они обозначены следующими цифрами: 1 — вертикальное крыло, 2 — капот, 3 — корпус, 4 — внутренние крылья, 5 — ось задних колес, 6 — шасси, 7 — заднее колесо, 8 — фиксатор, 9 — перегородка, 10 — переднее колесо, 11 — втулка, 12 — обод, 13 — шайба, 14 — ось, 15 — поворотный шарнир, 16 — вертикальная ось, 17 — втулка, 18 — ниша для передних колес, 19 — боковое горизонтальное крыло, 20 — приборный щиток, 21 — руль, 22 — лобовое стекло, 23 — кабина, 24 — сиденье.
Остановимся на каждой из деталей отдельно.

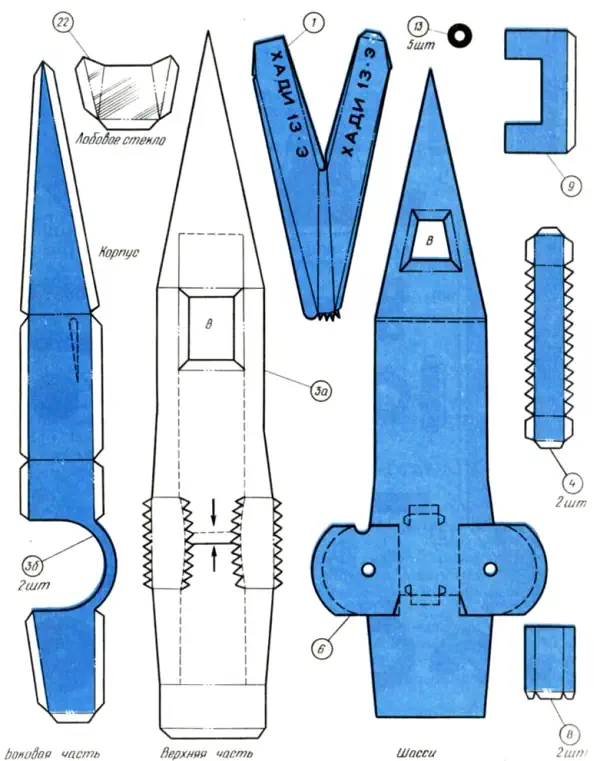

Шасси 6 — силовая часть модели. Она должна быть прочной, поэтому сделайте ее из картона (см. рис. 87).
Вырезав заготовку по контуру, отогните полукруглые выступы — ушки закрылков. Они должны располагаться вертикально. Прорежьте в них отверстия для оси задних колес, а в левом сделайте еще одно отверстие либо вырез для вала двигателя. Установите внутренние крылья 4. Приклейте их к шасси снизу, а к ушкам сверху. На них потом будут установлены на клею ниши задних колес. Слегка продавите обратной стороной ножа по линейке поперечные линии и немного отогните по ним хвостовую и переднюю части шасси. Они будут приподняты, как у настоящей гоночной машины.
Место для передних колес (оно обозначено буквой «в») вырежьте, оставив нетронутыми клапаны. Позже, когда будут смонтированы передние колеса, приклейте к ним нишу для передних колес — деталь 18.
На расстоянии 1 — 2 мм от линии сгиба в передней части шасси проведена пунктирная линия. По ней приклеивается несущая картонная перегородка 9.
Когда работа над шасси будет закончена, сделайте нишу. Вырежьте ее из бумаги и на место пунктирной линии в центре приклейте втулку 17 — трубочку, свернутую из полоски бумаги на прутке диаметром 4,5 — 5 мм.
В нее должна входить вертикальная ось поворотного шарнира передних колес — деталь 16. Теперь переходите к изготовлению колес. На модели их четыре: два задних и два передних. Но пары неодинаковы, поэтому расскажем о каждой из них отдельно.

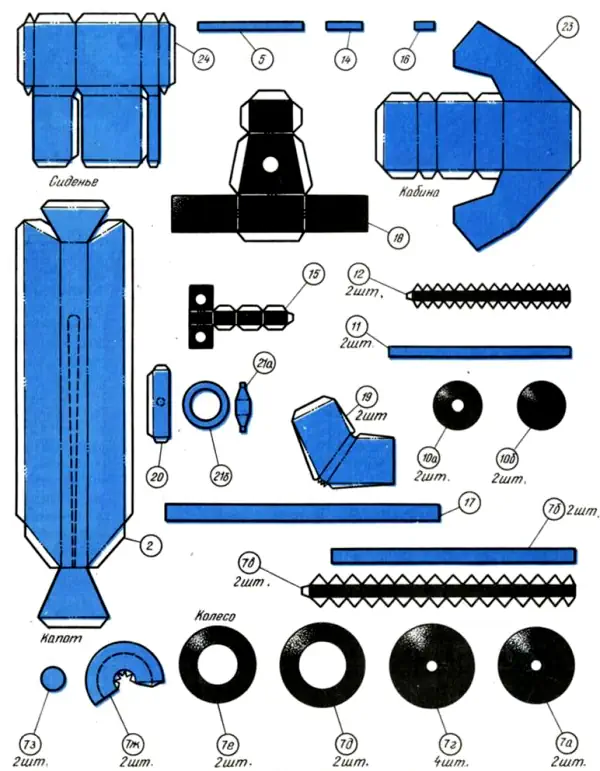

Задние колеса (см. рис. 86 «Сборка колеса», деталь 7) собираются из нескольких частей. Все заготовки, кроме «ж» и «з», вырежьте из картона, а указанные две — из бумаги. Сборку начните с дисков «г». Прорежьте в них отверстия под ось и к одному из дисков приклейте втулку «б». Соедините оба диска ободом «в». Потом к диску «г» приклейте деталь «а», к другому — последовательно «д» и «е». Колпак «ж» имеет конусообразную форму. На развертке он представлен в виде сектора. Чтобы скруглить сгиб конуса, слегка надавите на заготовку по пунктирной линии обратной стороной ножа. Конус с наклеенной деталью «з» приклейте с внешней стороны колеса.
Колеса окрасьте в черный цвет. Когда задние колеса будут готовы, наденьте их на ось 5 и пропустите ее сквозь вертикальные ушки шасси.
Передние колеса тоже собираются из нескольких деталей: 10 («а» и «б»), 11 и 12 (см. рис. 88 и 89).
Вырежьте из картона детали 10a и 10б, в центре детали «а» проделайте отверстие под ось. Приклейте к «а» втулку И. Она выполняется из полоски бумаги, намотанной на пруток диаметром 4,5 — 5 мм. Соедините детали «а» и «б» ободом 12.
Готовые колеса должны быть насажены на ось 14, пропущенную через поворотный шарнир — деталь 15. Шарнир выполнен в виде коробочки из бумаги, на которую наклеена деревянная ось 16 диаметром 4 мм. Между колесами и шарниром проложите шайбы 73. Передние колеса вместе с шарниром вставьте в нишу шасси.
Теперь, чтобы закончить с ходовой частью, установите на шасси микродвигатель. Расположите его так, чтобы вал соприкасался с задним колесом. Для лучшего сцепления наденьте на вал резиновую трубочку. Укрепите двигатель фиксатором 8, а выводы электропроводов подключите к пульту управления (см. рис. 89).
Если вы захотите использовать на модели резиномоторную установку, то придется монтировать ее на отдельной раме из жести толщиной 1 — 1,5 мм (см. схему на рис. 89), а потом уже эту раму приклеивать к шасси. Пользуясь клеем БФ, нанесите его тонким слоем на обе склеиваемые поверхности, дайте ему подсохнуть 5 мин, а потом эти поверхности соедините и оставьте под грузом в течение 4 — 6 ч.
Сборку самого резиномоторного устройства мы не будем отдельно рассматривать. Установка не новая. К тому же надеемся, что приведенные здесь рисунки послужат для вас руководством. Отметим только, что на модели можно установить один резиновый двигатель или два, как это показано у нас. В этом случае увеличиваются мощность двигателя и скорость модели.
Корпус модели 3 состоит из трех частей: верхней За и двух боковых 36. Все они бумажные. В верхней части вырежьте отверстие под кабину, как показано на рисунке 87 и схеме, и подрежьте зубчики. В том месте, где располагаются закрылки, сделайте подрез по линии основного контура и подклейте эту часть вперед по пунктирной линии. Образуется свод для ниши задних колес. Для упрощения сборки вы можете сделать ниши отдельно, а потом приклеить их к корпусу. Слегка надавите на линии сгиба обратной стороной ножа. Соедините верхнюю часть с боковыми.
Заметьте, что внешние зубчики приклеиваются к боковым частям, а внутренние — к капоту 2. Его вырезают из бумаги и приклеивают на верхнюю часть корпуса между закрылками. Туда же надо приклеить вертикальное крыло 1. На крыле указывают название модели.
Боковые горизонтальные крылья 19 также выполнены из бумаги. Их приклеивают к боковым частям корпуса около кабины. Место расположения крыльев указано на развертке боковой части пунктирной линией (см. рис. 87).
Теперь о сборке кабины 23 и сиденья 24. Сначала к кабине приклейте сиденье, а потом кабину вместе с ним установите в нишу верхней части корпуса.

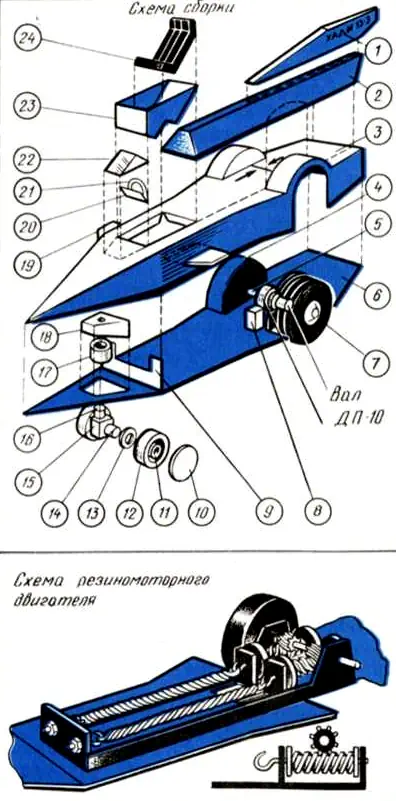

Приборный щиток 20 и руль 21 расположите впереди кабины, как показано на рисунке 89 «Схема сборки».
Лобовое стекло 22 вырежьте из прозрачного светофильтра и приклейте на корпус перед кабиной.
Когда корпус будет готов, приклейте его к шасси.
Мы ничего не сказали об отделке модели. Каждый из вас самостоятельно решит вопрос о цветовом оформлении корпуса.
