Глава 6. Управление моделями
Кордовое управление
Одним из видов управления моделями является управление с помощью корды — струны, на которой гоняют модели по кругу.
Увлекательные соревнования на скорость, а также демонстрационные запуски в любое время года можно проводить с кордовыми моделями на небольшом настольном автодроме. Маленькие модели различных марок с простыми электродвигателями МДП развивают на его дорожках скорость до 24 км/ч.
Автодром, который мы предлагаем вам построить, представляет собой круг из древесностружечной плиты (ДСП) или оргалита, укрепленный снизу планками. Напряжение от 2 до 12 В подается на кордовое устройство через понижающий трансформатор (рис. 97).

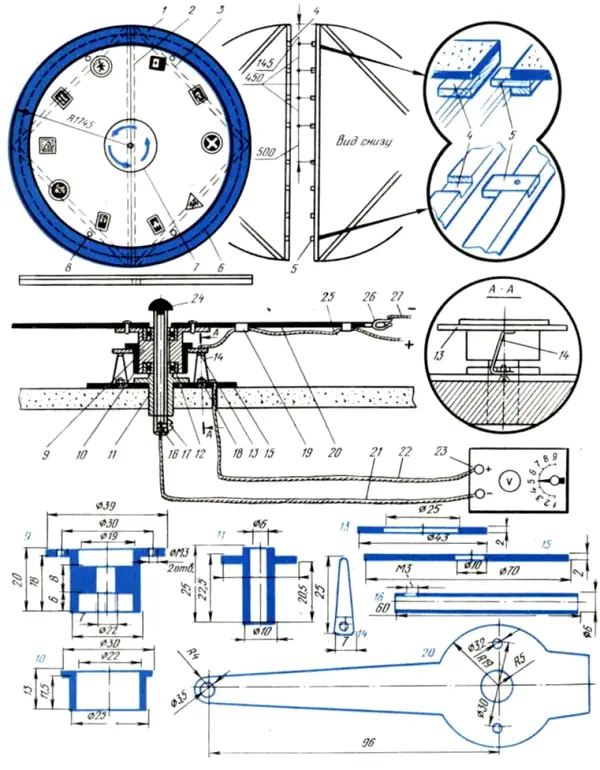

На рисунке 97 детали автодрома имеют следующие обозначения: 1 — плита (ДСП), 2, 3 — брусок (древесина сосны), 4 — проушина для шипа, 5 — шип, 6 — беговая дорожка, 7 — дорожный знак «Круговое движение», 8 — отверстие (для переноса на палках), 9 — корпус кордового устройства, 10 — изоляционная насадка, 11 — втулка, 12 — подшипник, 13 — токосъемное кольцо, 14 — токосъемная щетка, 15 — планшайба, 16 — осевая трубка, 17 — контактный винт, 18 — винт с гайкой, 19 — изоляционная лента, 20 — кордовая планка, 21 — 22 — электропровод, 23 — понижающий трансформатор, 24 — заглушка, 25 — провод, идущий к модели, 26 — крючок (карабин), 27 — провод, идущий к планке модели.
Круг лучше сделать разборным — в этом случае его легче вырезать, переносить и хранить. Возьмите две плиты размером 2750×3500×18 мм и выпилите по радиусу ножовкой два полукруга. Соедините их по диаметру между собой шипами и проушинами, а для большей жесткости панелей снизу наклейте сосновые бруски. Установить автодром можно на козелки, спинки стульев, столы или просто положить на пол.
Верхнюю часть автодрома покрасьте в яркие тона: в центре голубой круг с белыми стрелками — автодорожный знак, предписывающий круговое движение; среднюю часть — в зеленый цвет; беговую дорожку — в пепельный с разделительной пунктирной линией; кромку — в желтый. Автодром можно использовать для изучения правил дорожного движения: с этой целью поставьте несколько дорожных знаков на поле автодрома и время от времени меняйте их.
Для запуска моделей с электродвигателями в центре автодрома установите вращающееся кордовое устройство. Чтобы одновременно двигались две модели, используйте планку с симметричными концами. Такая вращающаяся планка — основная деталь кордового устройства. Ее надо соединить с одним из полюсов выпрямителя. Другой полюс выпрямителя через токосъемную щетку должен быть связан с токосъемным кольцом. К этому кольцу припаяйте провод для соединения с моделью.
C конца провода через проволочный крючок напряжение снимается на монтажный провод, идущий к кордовой модели. Изолятором полюсов напряжения служит изоляционная насадка. Она изолирует токосъемную трубку от щеток, соединенных между собой последовательно.
Корпус, изоляционная насадка и токосъемное кольцо соедините между собой за счет плотной посадки или на клею.
Все узлы кордового устройства, кроме щеток, планшайбы и втулки, вращаются вокруг неподвижной осевой трубки, которая туго вставляется в центральное отверстие автодрома. Чтобы трубка не выскочила из отверстия, в нее сверху надо вклеить заглушку 24.
Предлагаемый автодром рекомендуем вам строить в мастерской школы или в пионерском лагере. Лучше всего, если в создании его будет участвовать группа ребят.
