Материаловедение для столяров и плотников
Лесное товароведение
14. Шпон, фанера и древесные плиты
§ 54. Столярные плиты
Столярные плиты (ГОСТ 13715—78) применяют в производстве щитовой мебели при изготовлении дверей, перегородок, полов, а иногда и стен в жилых зданиях; межкупейных перегородок, внутренних дверей, диванов и подъемных полок в вагоностроении и судостроении.

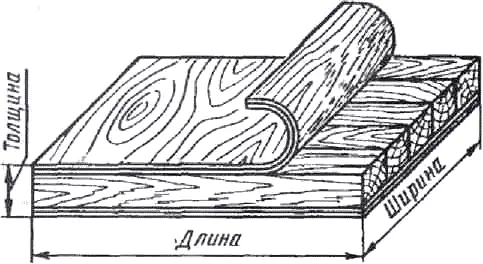

Столярная плита (рис. 43) — это щит, изготовленный из узких реек и облицованный с обеих сторон лущеным шпоном в один или два слоя. Щит из реек называется основой, наклеенный шпон — лицевым или оборотным слоем. Лицевые и оборотные слои склеивают с щитом синтетическим клеем.
Промышленность выпускает столярные плиты следующих типов: HP — из щитов с несклеенными рейками; CP — из щитов со склеенными рейками; БР — из блочно-реечных щитов. Плиты изготовляют необлицованными с одной или двух сторон строганым шпоном. Поверхности наружных и оборотных слоев плит могут быть нешлифованными или шлифованными с одной или двух сторон.
Столярные плиты имеют следующие размеры: длина — 1525; 1830; 2500 мм с отклонениями +5 мм, ширина — 1220, 1525 мм с отклонениями ±4—5 мм, толщина — 16; 19; 22; 25 и 30 мм с отклонениями от + 0,4 до +1,0 мм.
Щиты плит изготовляют из древесины хвойных, мягких лиственных пород и березы. Рейки в каждом щите должны быть из древесины одной породы, ширина их должна составлять не более 1,5 толщины рейки, а для плит повышенной точности — не более 20 мм. Наружные и оборотные слои необлицованных плит выполняют из шпона не ниже сорта BB (ГОСТ 3916—69), а облицованных из строганого шпона не ниже Il сорта (ГОСТ 2977—77). Толщина наружного слоя шпона необлицованных плит должна быть не менее 3 мм, а облицованных увеличивается на толщину облицовочного слоя при сохранении заданной толщины плиты. Обрезают плиты под прямым углом.
В зависимости от качества лицевых и оборотных слоев установлены следующие сорта столярных плит: необлицованных строганым шпоном A/В, АВ/ВВ, В/ВВ; облицованных строганым шпоном с одной стороны — I/В, П/ВВ; облицованных с двух сторон — І/І, И/II.
Коробление плит может быть не более 1,5-2,5 мм; волнистость — от 0,2 до 0,6 мм.
Столярные плиты, применяемые для вагоностроения, пропитывают огнезащитным составом. Плиты учитывают в м3. Облицованные плиты учитывают в м2.
