15. Материалы и изделия для строительства
К столярно-строительным изделиям относятся: детали деревянные фрезерованные, деревянные изделия для паркетных полов, оконные и дверные блоки, подоконные доски и др. Эти изделия изготовляют на предприятиях и отправляют на стройки в большинстве своем окрашенными, антисептированными и остекленными.
Оконная коробка с навешенными створками, фрамугой, форточкой составляет оконный блок. Дверной блок состоит из дверной коробки и одного или двух дверных полотен.
Деревянные несущие конструкции (балки, фермы, арки) небольших размеров полностью изготовляют и собирают на деревообрабатывающих заводах. Конструкции больших размеров собирают только на стройках.
§ 57 Оконные и балконные блоки
Оконный блок состоит из оконной коробки и оконных переплетов, которые включают створки, фрамугу и форточку. В створках, имеющих большие размеры, применяют горизонтальные бруски-горбыльки, соединяющие вертикальные бруски.
В верхней части оконной коробки над створками, а иногда и в нижней части устанавливают горизонтальную рамку — фрамугу. Фрамуги бывают глухие и открываемые. Форточку устраивают в верху переплета. В зависимости от числа створок оконные переплеты различают одно-, двух- и трехстворчатые.
В большинстве оконных блоков оконные створки открываются внутрь помещения. Они наиболее удобны в эксплуатации, так как их легко мыть, остеклять, открывать и закрывать.
Окна и балконные двери деревянные (ГОСТ 23166—78) по назначению подразделяются:
- для жилых зданий;
- для общественных зданий;
- для производственных зданий и сооружений промышленных предприятий;
- для животноводческих и птицеводческих зданий.
По конструкции окна и балконные двери бывают одинарной конструкции с одним рядом остекления;
- одинарной конструкции с двумя рядами остекления;
- спаренной конструкции с двумя рядами остекления;
- спаренной конструкции с тремя рядами остекления;
- раздельной конструкции с двумя рядами остекления - раздельно-спаренной конструкции с тремя и четырьмя рядами остекления.
По количеству створок в одном ряду окна и балконные двери бывают одно-, двух-и многостворными.
По направлениям открывания створок выпускаются окна и балконные двери, открывающиеся внутрь помещения, наружу, в разные стороны и не- открывающиеся (глухие).
По способам открывания створок окна подразделяются на:
- распашные — с поворотом вокруг вертикальной крайней оси;
- подвесные — с поворотом верхней крайней оси;
- откидные — с поворотом вокруг нижней крайней оси;
- поворотно-откидные — с поворотом вокруг вертикальной и нижней крайней оси;
- вращающиеся — с поворотом вокруг горизонтальной или вертикальной средней оси;
- раздвижные — с перемещением створки в горизонтальной плоскости;
- подъемные — с перемещением створки в вертикальной плоскости.
По устройству для проветривания помещений окна выпускаются: с форточками; с форточками-створками; с клапанами; с жалюзи; с фрамугами; с открывающимися створками.
По материалам заполнения светового проема створок окна и балконные двери изготовляются: со стеклами, со стеклопакетами и смешанного типа (стеклопакет и стекло).
По конструкции притвора створок окна бывают: безымпостные — со средним притвором в четверть; с импостами — с притвором к импосту.
Окна и двери бывают повышенной влагостойкости, устанавливаемые в наружных стенах зданий и внутри помещений с относительной влажностью воздуха более 60%, и нормальной влагостойкости, устанавливаемые в помещениях с влажностью не более 60%.
По виду отделки окна и двери выпускают с непрозрачной отделкой эмалями и красками и с прозрачной отделкой лаками. Окна и двери выпускают высшей и первой категории качества.
Окна и двери изготавливают из древесины хвойных пород: сосны, ели, пихты, лиственницы и кедра. Для изготовления изделий нормальной влагостойкости’ допускается использовать древесину березы, осины, ольхи, липы, тополя.
Влажность древесины деталей должна быть: коробок — (12±3)%; створок, фрамуг, форточек, клапанов, жалюзи и коробок в изделиях нормальной влагостойкости, обшивок, отливов, нательников, раскладок — (9±3)%.
Изготовляют двери из алюминиевых сплавов (ГОСТ 2347—78).
Переплеты в окнах бывают внутренние и наружные, с наплавом, т. е. с напуском на брусок коробки, создающим более плотный притвор и закрывающим щели, которые образуются между створкой и коробкой. Наплав делают во внутренних или в обоих переплетах, что придает окнам более красивый вид.
Оконные и балконные блоки изготовляют различных конструкций, но наиболее широко применяют оконные и балконные блоки с двойными раздельными и со спаренными переплетами и полотнами.

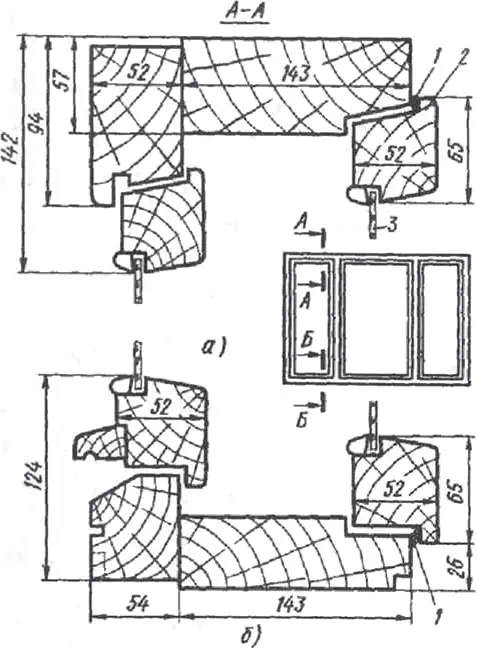

Оконные блоки с двойными раздельными переплетами (рис. 44) состоят из коробки, в которой навешены переплеты, открывающиеся в одну или в разные стороны.
а — сечение А — А — верхних брусков коробки и створки, б — сечение Б — Б нижних брусков коробки и створки, 1 — уплотняющая прокладка, 2 — наплав, 3 — стекло

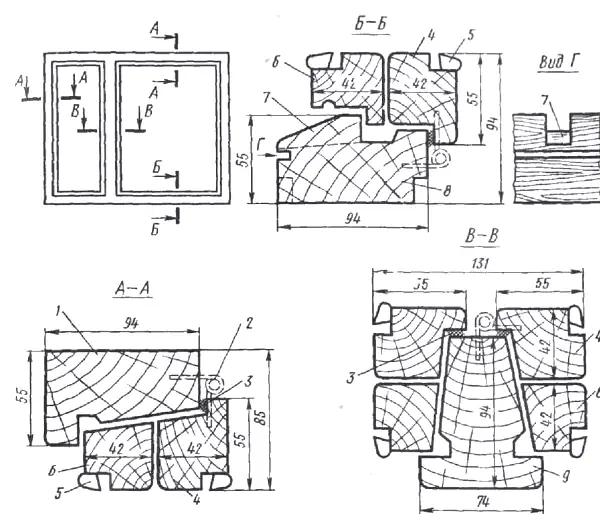

Оконные блоки со спаренными переплетами (рис. 45) состоят из двух переплетов — наружного и внутреннего, навешенных вплотную между собой на петли, а наружный, кроме того, — на петли к коробке. Соединенные между собой винтовыми стяжками, установленными на вертикальном бруске, примыкающем к импосту коробки, переплеты составляют как бы один (спаренный) переплет, имеющий достаточную жесткость.
1 — Бруски коробки (верхний и боковые), 2 — петля, 3 — уплотняющая прокладка, 4 — брусок внутренней створки, 5 — раскладка по стеклу, 6 — брусок наружной створки, 7 — прорези для отвода воды, 8 — брусок коробки (нижний), 9 — импост
Оконные блоки изготовляют с неравными и равными створками. В оконных блоках с неравными створками узкая створка заменяет форточку. Оконные блоки с равными створками бывают с форточками и без них. Окна со спаренными переплетами (серии С) делают с наплавом, а с двойными раздельными переплетами и полотнами (серии Р) — с наплавом или без него.
Размеры проемов для жилых и общественных зданий в основном соответствуют модулю 1М, равному 100 мм (ГОСТ 11214—78). Большинство размеров проемов соответствуют модулю 3М (300 мм).
Окна деревянные для зданий промышленных предприятий (ГОСТ 12506—67) разделяют на две серии: H — с наружным открыванием створок и В — с внутренним открыванием створок.
Окна серии H делают без наплава с одинарными или со спаренными переплетами, а серии В — с наплавом со спаренными переплетами.
Оконные блоки с наружным открыванием створок применяют в одноэтажных, а с внутренним — в одно- и многоэтажных зданиях. Оконные проемы в зданиях промышленных предприятий заполняют одним или несколькими оконными блоками по высоте в ширине.
Оконные блоки имеют марку из буквенных индексов: H — наружное открывание, В — внутреннее открывание, C — спаренные переплеты. Цифра после буквенных индексов обозначает номер блока, а цифра, указанная через дефис, — ширину коробки, например BC10—124 (оконный блок серии В № 10 со спаренными переплетами).

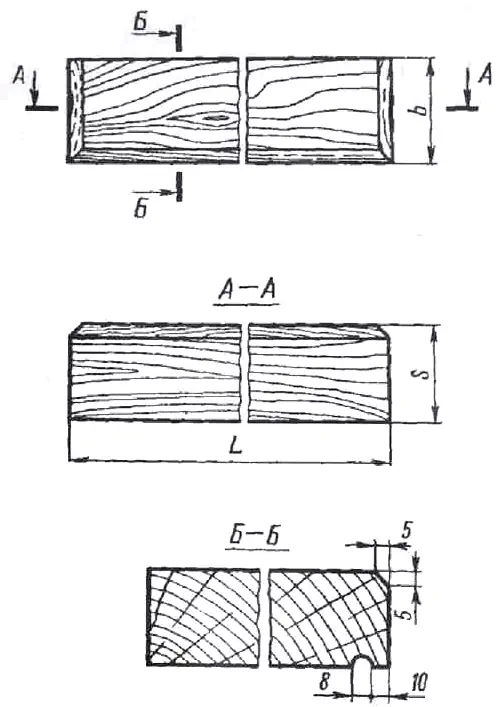

Подоконные деревянные доски (ГОСТ 17280—79) устанавливают в жилых, общественных, производственных и вспомогательных зданиях. Подоконные доски изготовляют с фаской (рис. 46) или закругленной кромкой. Они могут быть из цельной древесины или клееные, окрашенные или облицованные, первой или высшей категории качества. Размер досок по длине должен соответствовать ширине проема с учетом заделки ее концов в стены не менее чем на 40 мм с каждой стороны. Доски выпускают длиной 700; 850; 1000; 1300; 1450; 1600; 1900; 2200; 2500; 2800 мм, шириной 144; 200; 250; 300; 350; 400; 450 мм, толщиной 34 и 42 мм.
Подоконные доски в основном изготовляют из древесины хвойных пород. Допускается изготовлять доски из древесины других пород при условии, что стойкость против загнивания, твердость и прочность на изгиб применяемой древесины не ниже соответствующих показателей для древесины сосны и ели.
Пороки ограничиваются ГОСТ 17280—79, Влажность древесины подоконных досок должна быть 12 + 3%.
Склеивают подоконные доски по ширине на гладкую фугу в соответствии с ГОСТ 9330—76 на клеях повышенной водостойкости. По длине склеиваемые элементы соединяют на зубчатый шип по ГОСТ 1914—74.
Лицевые поверхности изделий окрашивают в белый цвет атмосферостойкими масляными или синтетическими красками или эмалями, а поверхности, примыкающие к стенам, — антисептируют. Разрешается поставлять подоконные доски, оклеенные декоративным бумажнослоистым пластиком светлых тонов, а также облицованные строганым шпоном из древесины твердых пород с покрытием влаго- и атмосферостойким лаком.
Лицевые поверхности подоконных досок с непрозрачным и прозрачным законченным отделочным покрытием должны быть глянцевыми или матовыми. Поверхности изделий, облицованные декоративными листовыми материалами, могут быть глянцевыми или матовыми, одноцветными или с рисунком.
