16. Металлические изделия и мебельная фурнитура
§ 63. Металлические крепежные изделия

К крепежным изделиям относятся гвозди, шурупы, болты и др. Кроме этого, для крепления элементов мебели применяют угольники, пластинки, стяжки, полкодержатели и др. Они служат для соединения деталей и частей столярных изделий и обеспечивают неподвижное взаимодействие элементов изделия.

Гвозди изготовляют из светлой низкоуглеродистой незакаленной стальной проволоки холодным штампованием. В зависимости от назначения гвозди различают строительные, тарные, обойные, штукатурные, толевые, отделочные.

Строительные гвозди (ГОСТ 4028—63) с плоской головкой круглые используют для скрепления дез алей деревянных строительных конструкций, а также для монтажа перегородок, панелей, барьеров. Применяют также шпильки — тонкие гвозди без шляпок, которые прикрепляют обкладку, раскладку, нательники. Гвозди длиной 70, 80, 90, 100, 120 и 150 мм служат для сборки деревянных домов. Шиты перекрытий собирают на гвоздях длиной 60, 70, 80, 90 мм. Строительные гвозди с плоской головкой выпускаются следующих размеров (в мм): (8; 12) х 0,8; 16 × 1; (16; 20; 25) х 1,2; (25; 32; 40) х 1,4; (25; 40; 50) х 1,6. Первые цифры указывают длину, а вторые диаметр гвоздя (l х d), т. е. при длине l гвозди имеют диаметр d.

Строительные гвозди с конической головкой изготовляют следующих размеров (в мм): (32; 40; 50; 60) х 1,8; (40; 50) х 2; (50; 60) х 2,5; (70; 80) х 3; 90 × 3,5; (100; 120) х 4; (120; 150) × 5; (150; 200) х 6; 250 х 8.

Гвозди тарные (ГОСТ 4034—63) выпускаются с плоской и конической головкой. Применяют их при изготовлении различных ящиков и другой тары. Размеры гвоздей с плоской головкой (в мм): 25 х 1,6; 32 х 1,8; (40; 45) х 2; 50 х 2,2; (50; 60) × 2,5; (70; 80) × 3; диаметр головки гвоздей от 4 до 6,5. Гвозди с конической головкой имеібт размеры такие же, как гвозди с плоской головкой.

Обойные гвозди (ГОСТ 4033—63) круглые служат для прикрепления к древесине обойного материала — ткани, дерматина, кожи. Фасонные обойные гвозди для лицевых поверхностей имеют дополнительные накладные головки (шляпки) из латуни, бронзы или белой жести разных форм, рисунков и размеров. Размеры (в мм): (8; 12; 16) х 1,6; (20; 25) X 2.

Кровельные гвозди (ГОСТ 4030—63) имеют длину 40 мм, толщину 3,5 мм. Их применяют при обивке штукатурной дранью собранных щитов для внутренних перегородок и перекрытий кровельных материалов.

Толевые гвозди (ГОСТ 4029—63) применяют для обивки толем собранных оконных и дверных блоков, концов балок и деревянных строительных конструкций в местах из соприкосновения со стенами. Размеры: (20, 25) X 2; (32; 40) х 2,5; 40x3 мм.

Отделочные гвозди (ГОСТ 4032—63) имеют полукруглую головку. Их применяют вместо шпилек для крепления штаников и обкладок и вместо мелких шурупов при креплении фурнитуры. Размеры (мм) (8; 12)×0,8; 16x1; (16; 20; 25)x1,2; (25; 32)x1,6; 40x2.

Декоративные гвозди предназначены для отделки лицевых поверхностей мебели, преимущественно мягкой. Они выпускаются с круглыми, квадратными и фасонными головками, которые могут быть гладкими, с тисненым или литым орнаментом. Размеры головок по диаметру или стороне квадрата: 6, 8, 10 и 12 мм. Длина стержня у этих гвоздей не более 30 мм. Орнамент на головках должен быть четким и геометрически правильным; поверхность головки — без вмятин, царапин, пятен, без острых кромок и заусенцев. При забивании гвоздей в древесину деревянным молотком головки их не должны соскакивать со стержня, не должно быть вмятин, перекосов или отслоения декоративного слоя.

Головки декоративных гвоздей из черных металлов должны иметь декоративно-защитное никелевое, хромовое, латунное или бронзовое покрытие.

Гвозди учитывают по массе. Упаковывают их в ящики, а декоративные — в картонные коробки.

Шурупы (рис. 65, а) делают из стальной низкоуглеродистой или латунной проволоки. Размеры шурупов: длина от 7 до 120 мм, диаметр стержня от 1,6 до 10 мм, диаметр головки от 3 до 20 мм, нарезная часть стержня должна быть не менее 0,6 длины шурупа. Шурупами соединяют детали изделий, когда площадь для склеивания недостаточна по размерам, например в гнутой мебели; дополнительно крепят клеевые соединения деталей в изделиях, подвергающихся частым толчкам, например в изделиях внутреннего оборудования вагонов. Применяют шурупы для прикрепления металлических приборов и фурнитуры к мебели и столярно-строительным изделиям. Для удобства завинчивания шурупа в его головке имеется шлицевая канавка (шлиц). Шурупы различают с потайной (плоской), полупотайной и полукруглой головкой. Шурупы с потайной головкой завинчивают в древесину заподлицо с поверхностью детали. Их применяют для крепления петель, замков и т. д. На лицевых сторонах изделий применяют шурупы с полупотайными и полукруглыми головками.

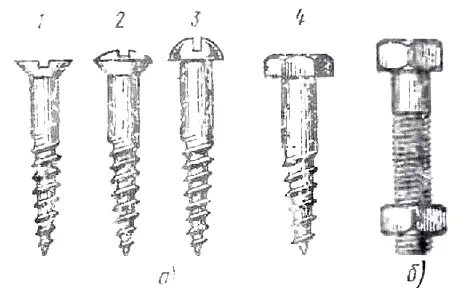

Рис. 65. Металлические скрепы для древесины:
а — шурупы: 1 — с потайной головкой, 2 — с полупотайной головкой, 3 — с полукруглой головкой, 4 — с шестигранной гоювкой; б — болт

Шурупы не должны иметь искривлений. Шлиц должен быть чистым и ровным, а резьба гладкой, без задиров и заусенцев, допускается не болееп одного витка с частичным утолщением или надрывом. Не допускаются риски и шероховатость на поверхности резьбы, нарушающие размер внутреннего или наружного диаметра резьбы; заусенцы на головке, а также наплывы металла под головкой.

Упаковывают шурупы в деревянные яшики и картонные коробки. Для предохранения от коррозии шуруіня смазывают антикоррозионной смазкой или тару выкладывают внутри промасленной бумагой. Хранят шурупы в сухом помещении. Учитывают их по размерам и по масее, а иногда поштучно.

Шурупы с полукруглой головкой (ГОСТ 1144—70), шурупы с потайной головкой (ГОСТ 1145—70), шурупы с полупотайной головкой (ГОСТ 1146—70) изготовляют длиной 7—120 мм, диаметром 1,6—10 м.

Для ввинчивания шурупов с шестигранной головкой (ГОСТ 11473—75) применяют гаечный ключ, соответствующий головке шурупа. Длина шурупов от 20 до 200 мм, диаметр — 6, 8, 10, 12, 16 и 20 мм. Шурупы из низкоуглеродистой стали выпускаются без покрытия и с покрытием цинковым с хроматированием, многослойным (медь — никель — хром).

Болты (рис. 65, б) служит для скрепления строительных изделий, соединения съемных деталей разборной, гнутой и гнутоклееной мебели. Для предохранения древесины от смятия при завинчивании болта под его головку и под гайку подкладывают шайбы. Болты учитывают по размерам и поштучно.
