16. Металлические изделия и мебельная фурнитура
§ 64. Приборы и изделия для окон и дверей
К приборам для окон и дверей (ГОСТ 538—78) относятся петли, ручки, запирающие и вспомогательные приборы. Обычно приборы изготовляют из светлой низкоуглеродистой стали. Лицевые поверхности приборов лакируют, хромируют, никелируют. Дверные и оконные ручки-скобы и ручки-кнопки часто делают комбинированными из металла и древесины твердых пород, из металле и пластмасс.
Петли для окон и дверей (ГОСТ 5088—78) применяют в массовом строительстве жилых и общественных зданий. Служат для навески дверных полотен и оконных створок, а также фрамуг и форточек. Петли состоят из двух карт с шарниром. Каждая карта представляет собой стальную пластинку, на одной продольной кромке которой сделаны вырубы, а получившиеся ст этого выступы загнуты для образования трубки. Загнутые трубки соединяются осью и образуют шарнирное соединение. Трубка может быть из двух, трех, четырех и пяги звеньев.
В зависимости от конструкции, назначения, способов крепления промышленность выпускает несколько видов петель.
По конструкции карточные петли различают: с ходом на центрах и фигурные с ходом на центрах, с ходом на шарике и фигурные с ходом на шарике, сс сквозным стержнем.
Петли накладные применяют для навешивания окон и дверей без наплаьа, створок, фрамуг и полотен. Изготовляют петли с ходом на центрах и шарике высотой от 70 до 150 мм, ширина карт от 22 до 35 мм, толщина карт 2—3 мм, диаметр оси 7—9 мм.
Петли типа ПН изготовляют пяти типоразмеров с высотой карты 70, 85, 110,130 и 150 мм. Эти петли применяют для створок окон и полотен дверей без наплава.
Петли ПН2 (рис. 66) имеют такие же типоразмеры и то же применение, что и петли ПН1.
Петли ПН3 выпускают четырех типоразмеров с высотой карты 85, ПО, 130 и 150 мм.
Петли ПН1-150, ПН2-150, ПН3-130, ПН3-150 предназначены для навешивания входных дверей в здания, а ПН4 — для навешивания внутренних дверей.
Петли врезные используют в окнах и балконных дверях с наплавом, крепят их штифтами.

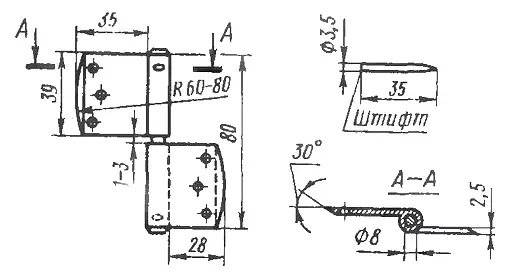

Петля ПВ1 (рис. 67) с ходом на центрах и шарике имеет высоту 80 и 100 мм, ширина карты с одной стороны 35 или 42 мм, с другой — 28 или 35 мм, толщина карт 2,5—2,8 мм, ось диаметром 8 мм. Каждая карта занимает половину высоты оси и закруглена.
Петля врезная с вынимающимся стержнем ПВ2 выпускается высотой 75, 100 и 125 мм, шириной карты соответственно 30, 35 и 35 мм, толщиной карты от 0,5 до 1мм, диаметром оси от 7 до 9 мм. По конструкции имеет два исполнения. Петли ПВ1 и ПВ2 рекомендуются для навешивания створок окон и полотен балконных дверей с наплавом.
У петли ПВ3, как и у ПВ2, карта занимает половину оси и немного закруглена. Петля ПВЗ предназначается для соединения спаренных створок окон, полотен балконных дверей с наплавом и фрамуг. Ее высота 90 мм, высота одной карты 44 мм, ширина 20 мм, толщина карты 1,5 мм, диаметр оси 7 мм. Выпускается в двух исполнениях.
Петля ПВ4 универсальная предназначена для навешивания створок окон и фрамуг с наплавом. Выпускается по высоте трех размеров: 60, 75 и 90 мм. Ширина одной карты от 30 до 35 мм, второй от 22 до 27 мм, толщина от 2 до 2,5 мм, диаметр оси 6—7 мм.
Петли ПН1-ПН4, ПН6, ПН 10 и ПВ1 выпускаются правого и левого исполнения. Оси и полуоси накладных петель, за исключением петли Г1Н7 и врезной петли ПВ1, должны иметь неразъемное соединение с трубками петель.
Петли ПН7 и ПВЗ должны применяться только для соединения спаренных фрамуг, а петли ПВ2 и ПВ4 исполнения 2 — для навешивания фрамуг.
Зазор между осью или полуосью и трубкой петли в местах подвижных соединений должен быть 0,1—0,3 мм.
Конструкция петель ПН8-ПН10 предусматривает возможность регулирования усилия закрывания полотна двери или створки окна. Оси или полуоси петель имеют головки в форме сферы или усеченного конуса. Петли комплектуются шурупами или штифтами.
Ручки для окон и дверей (ГОСТ 5087—80) изготовляют нескольких типов. Ручка-скоба РС-80 рекомендуется для окон и балконных дверей жилых зданий, РС-100 — для окон и внутренних дверей; PC-140 — для входных дверей в квартиры и внутренних дверей и окон общественных зданий; РС-200, РС-250, РС-300, РС-350, РС-400, РС-500, РС-600 — для входных дверей в здания.
Длина скобы (внутренние размеры) от 80 до 600 мм, высота (внутренние размеры) от 25 до 50 мм (рис. 68). По конструктивным особенностям ручки-скобы выпускаются двух исполнений.
Ручка-кнопка применяется в деревянных окнах и дверях жилых и общественных одний. Выпускается двух типов: PK-I и РК-2. Ручка типа PK-I рекомендуется для внутренних дверей жилых зданий и дверей санузлов, чипа РК-2 — для внутренних дверей жилых зданий.
Ручка-кнопка устанавливается в дверях толщиной 30, 40 мм. Максимальная высота кнопки 65 мм, диаметр кнопки не более 70 мм, диаметр лапки не более 80 мм.
Ручки поставляются комплектно с крепежными изделиями (шурупами и винтами).
Замки для дверей (ГОСТ 5089—80) предназначены для деревянных дверей, применяемых в массовом строительстве жилых, общественных зданий.

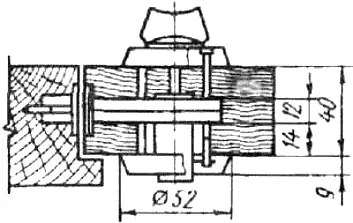

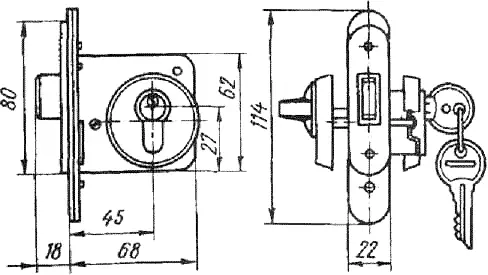

Замки врезные цилиндровые в зависимости от типа применяются: 3В1 (рис. 69 и 70) и 3В1A — для наружных дверей зданий; ЗВУ усиленной конструкций — для внутренних дверей зданий и входных дверей в квартиру; ЗВ2 с засовом — защелкой и предохранителем — для внутренних дверей общественных зданий; ЗВЗ и ЗВ4 фалевые с защелкой — для внутренних дверей, а ЗВ4 и для входных дверей в квартиру; ЗВ5 и ЗВ6 с фиксатором, ЗВ7, ЗВ7А фалевые с защелкой — для внутренних дверей зданий.
Замки врезные сувальдные ЗВ8 и ЗВ8А используются для дверей подсобных помещений; ЗВ9 и ЗВ9А с защелкой — для внутренних дверей общественных зданий; ЗВ 10 и ЗВ IOA — для внутренних дверей общественных зданий и дверей подсобных помещений.
Для внутренних дверей общественных и входных дверей в квартиры рекомендуются следующие накладные цилиндровые замки: ЗН1 и ЗН1А; ЗН2 с засовом-защелкой; ЗН2А с засовом-защелкой и предохранителем; ЗНЗ и ЗНЗА с защелкой; ЗН4 и ЗН4А сувальдные.
Для внутренних дверей зданий, дверей санузлов применяются фалевые врезные защелки с механизмом дополнительного запирания ЗІЦ1Д, фалевые ЗЩ1 и ЗЩ2, регулируемая ЗЩЗ, нерегулируемая ЗЩ4*
Для врезных замков выпускаются цилиндровые механизмы марки МЦ1.
Ручки фалевые делают цилиндровых типов: РФ1 (трех типоразмеров), РФ2 (трех типоразмеров), Pl.
Ручки фалевые сувальдного замка делают типа РФЗ, а для замков или защелок — РФ4, ручки фалевые с механизмом дополнительного запирания для защелок выпускаются типа РФ5, а без механизма дополнительного запирания применяют типа РФ7.
Планки запорные для врезных замков и защелок выпускают в зависимости от размеров шести типов: П1, П2, ПЗ, П4, П5, П6, а запорные для накладных замков следующих типов: П7, П8, П9, П10, П11, П12.
Накладки для врезных цилиндровых замков изготовляют типа Hl (внутренние и наружные) и Н2, для врезных сувальдных замков типа НЗ (внутренние и наружные), для накладных цилиндровых или сувальдных замков — Н4 и Н5.
Замки накладные изготовляют четырех типов. Замки накладные цилиндровые с засовом ЗН1 и накладной цилиндровый с засовом-защелкой ЗН2 рекомендуются для входных дверей в квартиры и внутренних дверей общественных зданий, а замки накладной цилиндровый с засовом и защелкой ЗНЗ и сувалъдный с засовом ЗН4 используются в дверях общественных зданий.
Защелки выпускаются пяти типов. Защелку накладную с цилиндровым механизмом ЗЩ1 укрепляют на внутренних дверях общественных зданий и
подсобных помещений. Защелки врезную фалевую ЗЩ2 и врезную нерегулируемую ЗЩ5 применяют во внутренних дверях жилых и общественных зданий, дверях санузлов и ванных комнат. Защелки врезную удлиненную ЗЩЗ и врезную регулируемую ЗЩ4 ставят на внутренних дверях жилых и общественных зданий.
Приборы для окон и дверей запирающие (ГОСТ 5090—78). Для фрамуг общественных зданий со спаренными или раздельными переплетами шириной до 1300 мм применяется фрамужный прибор ПФ-1, а шириной до 830 мм — фрамужный прибор ПФ-2.
В качестве запирающего прибора для створок окон со спаренными переплетами шириной до 400 мм применяется поворотно-откидное устройство УП.
На створках окон высотой более 1100 мм и балконных дверей со спаренными или раздельными переплетами и полотнами устанавливают шпингалет накладной UlH-I, на створках со спаренными или раздельными переплетами высотой до 1100 — шпингалет накладной ШН-2, а на двупольных дверях — шпингалет врезной ШB.
Для запирания окон и балконных дверей со спаренными переплетами и полотнами используется завертка-стяжка врезная ЗР1, для створок окон и балконных дверей — завертки врезные ЗР2 и ЗРЗ, а для дверей санузлов — завертка накладная ЗФ1.

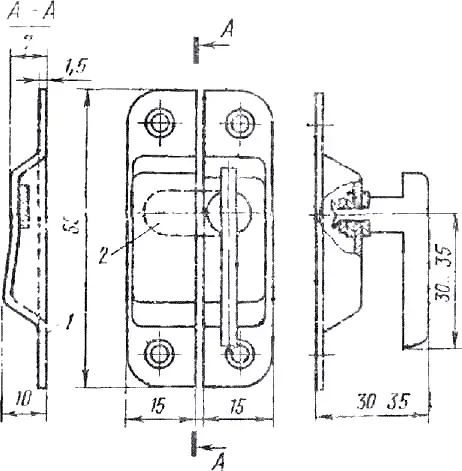

При производстве ремонтных работ для форточек применяется завертка накладная ЗФ2 (рис. 71), а для створок окон жилых зданий — задвижка накладная ЗТ.
1 — запорная скоба. 2 — засов, 3 — корпус, 4 — ручка
В окнах и балконных дверях со спаренными переплетами и полотнами крепится стяжка СТ.
Вспомогательные приборы и изделия для окон и дверей (ГОСТ 5091—79) применяют для закрывания дверей, фиксации положения створок окон, дверей. Для автоматического закрывания входных дверей выпускают закрыватели Четырех типов: ЗД1, ЗД2, ЗДЗ, ЗД4.
Для проветривания окна со спаренными створками открывают и фиксируют створки на требуемые размеры с помощью планочного фиксатора ФК1 (рис. 72) Реечный фиксатор ФК2 применяют для окон со спаренными створками и форточных створок, крючковый фиксатор ФКЗ — для окон с раздельными створками.
Для обозрения площадки с противоположной стороны двери в квартирах врезают глазок дверной ГД. Для открывания двери на определенный размер используют дверную цепочку ЦД,
C целью предохранения дверей от удара о стены и другие предметы используют дверные упоры УД-1 и УД-2. Для окон с раздельными створками применяют оконный упор УО, который имеет эластичный наконечник.
Для увеличения прочности угловых соединений окон привертывают плоские угольники типа УГ, которые выпускают четырех типоразмеров: УГ-50, УГ-75, УГ-100, УГ-125. Цифры обозначают высоту угла.
Для крепления шиповых соединений выпускают цинко-алюминиевые нагели HГ.
В массовом строительстве жилых п общественных зданий применяются приборы для деревянных окон и дверей, изготовляемых на автоматизированных линиях (ГОСТ 17585-72). Петля накладная фигурная (ПНФм) применяется для дверей с толщиной полотна 40, шириной от 700 до 900 и высотой до 2000 мм. Для форточек используется петля врезная с вынимающимся стержнем (ПВСм 75). Спаренные оконные створки навешивают на петли врезные (накладные) с вынимающимся стержнем (ПВСм 90), оконные створки со спаренными переплетами — на петли врезные с вынимающимся стержнем (ПВСм 100).
Замок врезной цилиндровый фалсвый с засовом и защелкой (ЗВЦФСм) используют для дверей с толщиной полотна 40 мм. Защелку врезную фалевую с дополнительным запиранием вставляют во внутренних дверях. Для оконных створок и балконных дверей применяют стяжку-завертку (СЗм), стяжку винтовую (СВм), стяжку винтовую укороченную (СВУм). Для крепления шиповых соединений оконных и дверных коробок используется нагель (Н60), а для крепления шиповых соединений оконных створок и балконных дверей — нагель типа H33.
