§ 65. Мебельная фурнитура
К фурнитуре, обеспечивающей подвижное взаимодействие элементов мебели (ОСТ 1340—75), относятся петли, механизмы, направляющие.
Петли. Петли подразделяются на карточные (в том числе рояльные), штыревые, пятниковые, трельяжные и др. В зависимости от конструкции петли подразделяются на одношарнирные (карточные, пятниковые, стержневые), двухшарнирные (ломберные и комбинированные) и четырехшарнирные (комбинированные). Указанные петли могут быть разъемными и неразъемными. Применение разъемных петель облегчает установку и навеску дверей. В зависимости от назначения петли бывают правого и левого исполнения.
Одношарнирные карточные петли (рис. 73, а-д) состоят из прямых 1 или изогнутых 3 пластин (карт), подвижно соединенных между собой осью 2, обеспечивающей свободное вращение карт.
а — ж —одношарнирные карточные, з — и — одиошарнирные пятниковые, к — м — одношарнирные, н — двухшариирнан ломберная, о — четырехшарнирная комбинированная, п — двухшарнирная комбинированная; 1, 3 — карты, 2 — ось, 4, 5 – пластины, 6 - стержень, 7 — серьга, 8 — чаша, 9 — корпус, 10 — винт, 11 - шапка
Одношарнирные пятниковые петли (рис. 73, з, и) состоят из прямых 4 или угловых 5 пластин, соединенных осью 2.
Одношарнирные стержневые петли (рис. 73, к-м) состоят из гладких или с резьбой стержней 6, имеющих с одного конца различные по форме головки. Головки стержней соединяются осью 2 Двухшарнирные ломберные петли (рис. 73, и) имеют угловые пластины 5 и серьгу 7, соединенные между собой осью 2.
Четырехшарнирные комбинированные пегли (рис. 73, о) состоят из круглой чаши 8 и прямоугольного корпуса 9, соединенных двумя серьгами 7 с помощью осей 2. К корпусу винтом 10 крепится планка II, свободно расположенная внутри корпуса 9.
Четырехшарнирные петли позволяют регулировать двери после их установки.
Двухшарнирные комбинированные петли (рис. 73, п) состоят из чаши 8 и карты 1, соединенных между собой двумя осями и серьгой.
Петли к изделиям мебели крепят шурупами, винтами или с помощью резьбы, имеющейся на стержнях петель.
Механизмы выпускаются различной конструкции в зависимости от назначения и вида мебели: для диванов-кроватей, кресел-кроватей, кресел и стульев, изделий корпусной мебели, столов и др. В комбинированной мебели применяют механизмы трансформации для изменения и фиксирования элементов мебели в различных положениях.
Направляющие изготовляются для дверей и стекол, ящиков, лотков и кассет, для раздвижных крышек столов.
Фурнитура, обеспечивающая неподвижное взаимодействие элементов мебели
К фурнитуре, обеспечивающей неподвижное взаимодействие элементов мебели, относятся стяжки, соединительные изделия, крепежные изделия специальные, замки, задвижки, защелки, кронштейны, держатели, остановы.
Стяжки. Для соединения элементов мебели служат резьбовые, эксцентриковые и клиновые стяжки.
Резьбовые стяжки обеспечивают надежное крепление (стягивание) соединяемых элементов, но требуют для зажима значительного времени. Усилие зажима создается за счет метрической резьбы винта, шпильки и гайки. Простейший вид резьбовой стяжки — винт и гайка.
В настоящее время для соединения элементов мебели применяют специальные резьбовые стяжки (рис. 74, я-г). Основными деталями стяжек являются гайка, винт или шпилька, шайба.

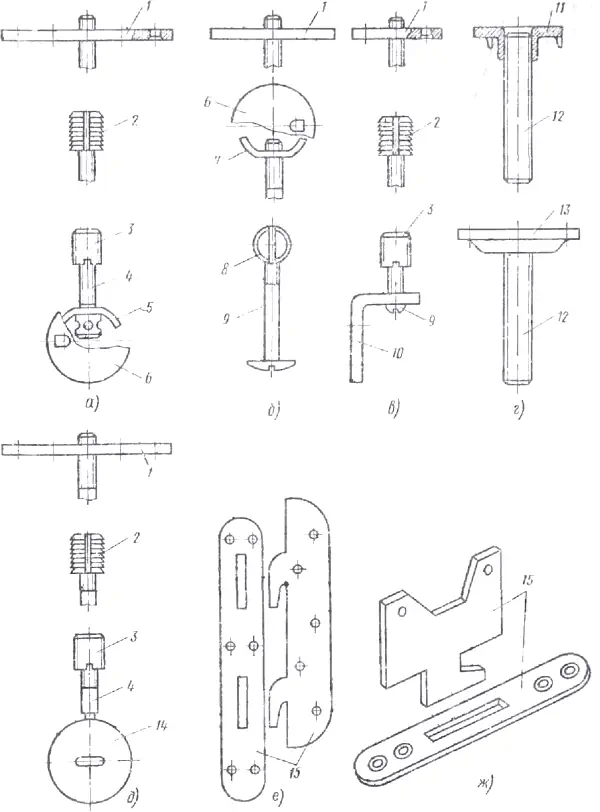

а — г -резьбовые, д — эксцентриковая, е — клиновая двухкрючковая, ж — клиновая однокрючковая: 1 — гайки-планки, 2 — гайки-втулки с заершением, 3 — гайки-втулки с наружной резьбой, 4 — винты специальные, 5 — шайба-дужка, 6 — заглушка, 7 - гайка-дужка, 8 — гайка цилиндрическая, 9 — винт стандартный, 10 — скоба, 11 —гайка с усом, 12 — шпилька, 13 — гайка-фланец, 14 - эксцентрик, 15 — пластины
Эксцентриковые стяжки по сравнению с винтовыми являются быстродействующими, но уступают им в силе зажима. Усилие зажима создается эксцентриком, поворачивающимся вокруг оси, смещенной относительно геометрической оси эксцентрика на расстояние, которое называется эксцентриситетом. Для соединения элементов мебели применяют специальные эксцентриковые стяжки (рис. 74, д), основными деталями которых являются гайка, винт и эксцентрик.
Эксцентриковые стяжки работают только при незначительных отклонениях в размерах сопрягаемых деталей в местах зажима. Они должны иметь самотормозящий эксцентрик, чтобы при эксплуатации мебели не отходил зажим.
Самотормозящим является эксцентрик, у которого в положении зажима угол подъема профиля не превосходит величины угла трения. Это условие может быть соблюдено при правильном соотношении диаметра эксцентрика и его эксцентриситета.
Клиновые стяжки (рис. 74, е, ж) обеспечиваю! надежное и быстрое крепление соединяемых элементов. Основными деталями клиновых стяжек являются скобы, пластины, клинья. Уклон клиньев (отношение высоты клина к его длине) стальных установочных стяжек принимается равным 1/10, самотормозящих 1/20. Детали клиновых стяжек крепят шурупами.
К соединительным изделиям относятся угольники, пластинки, бобышки, фланцы, колодки, пружины отдельные, шканты, фиксаторы.
Группа специальных крепежных изделий включает: винты, болты, гайки, шпильки, штифты, гвозди, пуговицы, пистоны, кнопки, скобы, шайбы.
Замки. Замки бывают с цилиндровыми механизмами, сувальдные со штангами и др. В мебели применяют врезные и накладные замки. Врезные замки (рис. 75, а) вставляют в специально выбранные для них гнезда. Они хороши тем, что почти скрыты в изделии. Однако врезка и установка их — процесс трудоемкий.
Накладные замки (рис. 75, б, в) устанавливают на поверхности дверки. Достоинством накладных шпингалетных замков является то, что они до некоторой степени предохраняют двери от коробления.
Крепят замки шурупами.

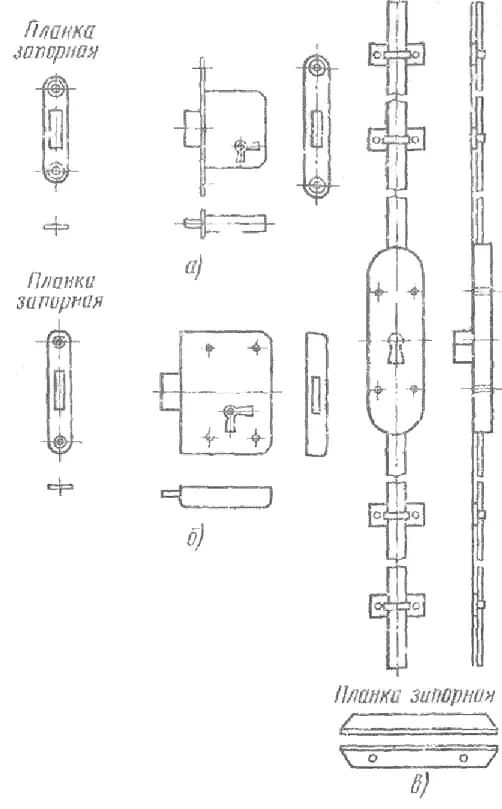

а — врезной. 6 — накладной в — накладной шпингалетпный
Задвижки, защелки и магнитные держатели. Задвижки (рис. 76, а) служат для запирания подвижных элементов мебели, защелки (рис. 76, б) и магнитные держатели (рис. 76, в) — для фиксации их в определенном положении. Задвижки, защелки и магнитные держатели могут быть врезными (2, 4 и б) и накладными (7, 3, 5).

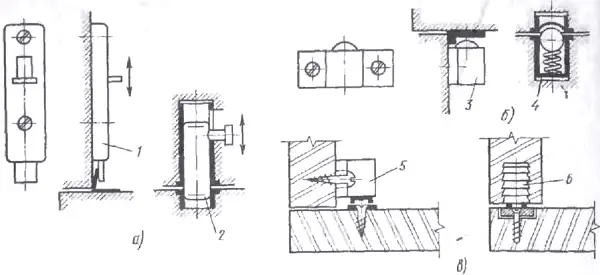

1 - накладное задвижка, 2 - врезная задвижка, 3 - накладная защелка, 4 - врезнач защелка, 5 - держатель магнитный накладной, 6 - держатель магнитный врезной
Задвижки и защелки имеют ответные планки, за которые запирают или которыми фиксируют подвижный элемент. Ответными планками для накладных задвижек и защелок служат остановы (см. ниже). Магнитные держатели изготовляют с удерживающим усилием 3—4 кгс.
Прикрепляют накладные задвижки, защелки и магнитные держатели шурупами, а врезные — клеем.

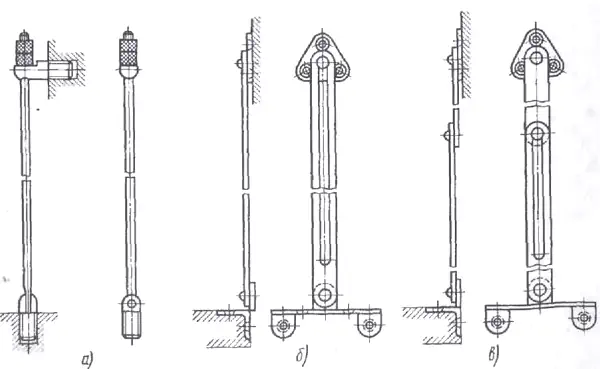

Кронштейны для откидных элементов. При изготовлении столярных изделий применяют кронштейны гибкие, с фиксатором без тормоза, с тормозом и др. Назначение кронштейнов — удерживать откидные элементы мебели в открытом положении. По конструкции кронштейны подразделяются на однорычажные (рис. 77, а, б) и двухрычажные (рис. 77, в). Рычаги могут быть круглые и пластинчатые.
Кронштейны откидных дверей секретеров при эксплуатации испытывают значительные нагрузки, поэтому способу их крепления надо уделять особое внимание.
Полкодержатели, штангодержатели, скалкодержатели. Конструкция полкодержателей и скалкодержателей должна быть такой, чтобы можно было устанавливать скалки для плечиков и полки в мебельных изделиях после их сборки.
Скалкодержатели и полкодержатели вставляют хвостовиками в просверленные для них отверстия. Диаметр хвостовика скалкодержателя 25—30 мм, полкодержателя — 7 мм. Для установки полкодержателей рекомендуется применять втулки, которые предохраняют отверстие от выкрашивания.
Держатели для зеркал. Для установки зеркал в мебели применяют пластинчатые и винтовые держатели. Пластинчатый держатель представляет собой пластинку с концом, загнутым под фацет зеркала. Крепят пластинчатые держатели шурупами. Винтовым держателем обычно служит шуруп со специальной шайбой. Головку шурупа и шайбу закрывают декоративным колпачком.
Остановы. Остановы ограничивают движение подвижных элементов мебели. Остановы бывают накладные, прикрепляемые шурупами, и врезные, устанавливаемые на клею.
Фурнитура, обеспечивающая взаимодействие изделий мебели и человека
Для удобства пользования и украшения мебели укрепляются ручки в виде скоб, кнопок, раковин и др.
Ручки-скобки имеют неподвижную (рис. 78, а) или подвижную (рис. 78, б) сквозную скобку, закрепленную в двух точках.

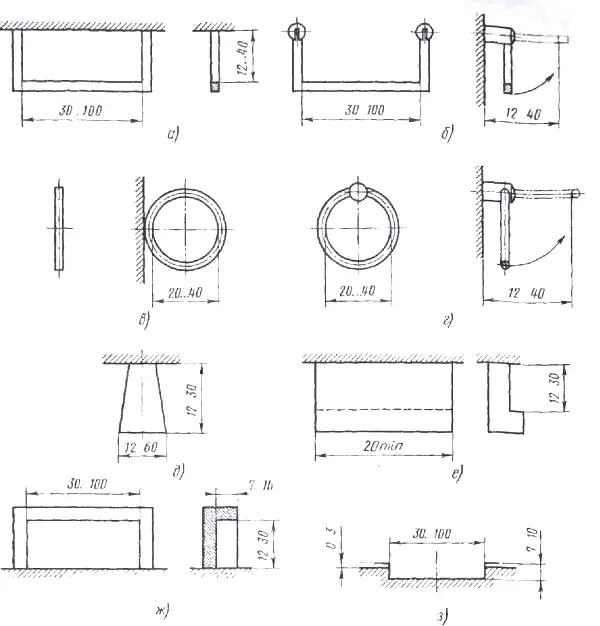

а - ручка-скоба неподвижная, б - ручка-скоба подвижная, в — ручка-подвеска неподвижная, г — ручка-подвеска подвижная, д — ручка-кнопка, е — ручка-планка, ж - выступающая ручка - раковина, з — углубленнця ручка-раковина
Pучки-подвески также имеют либо неподвижные (рис. 78, в), либо подвижные (рис. 78, г) скобку, кольцо или другое устройство, закрепленное в одной точке. При конструировании подвижных (висячих) ручек-скобок и ручек- подвесок необходимо предусматривать в них упор или пластинку, исключающие возможность удара их о поверхность мебельного изделия.
Ручка-кнопка (рис. 78, д) имеет круглый, прямоугольный или другой формы корпус, прикрепляемый к мебели винтом, проходящим через его ось. Ручки-кнопки при необходимости должны быть снабжены приспособлениями, исключающими возможность свободного проворачивания или отвинчивания их в условиях нормальной эксплуатации.
Pучку-планку (рис. 78, ё) прикрепляют к мебели не менее чем в двух точках. Корпус ее чаще всею имеет в сечении постоянный по всей длине профиль.
Pучки-pаковины могут быть как выступающими над поверхностью элемента, к которому они прикреплены (рис. 78, ж), так и углубленными, врезанными в изделие (рис. 78, з). Выступающие ручки крепят к изделию в двух точках, углубленные вставляют в выбранное для них отверстие.
Ручки крепят к мебели на клею, винтами и шурупами. Крепление ручек на клею применяют редко, так как приклеенные ручки невозможно снять с изделия, что необходимо при перевозке и ремонте. Кроме того, приклеенные ручки, если они поломались, трудно заменить новыми. На клею ставят главным образом углубленные ручки-раковины.
Широко распространен способ крепления ручек специальными винтами, залитыми в ручке при ее изготовлении, и стандартными гайками. Гайка и винт в этом случае должны закрываться металлическим или пластмассовым колпачком»
Для внутреннего оборудования мебели применяют емкости из недревесных материалов, штанги, кассеты, крючки. Наиболее часто используют емкости в виде лотков, ящиков, бачков и др. Штанги бывают стационарные, выдвижные, поворотные, держатели и др., а кассеты — выдвижные, навесные, поворотные и др. Используются крючки одно-, двух- и многорожковые.
К элементам внутреннего оборудования шкафов относятся вешалки для брюк, шляп, подставки для обуви, емкости для хранения мелкой одежды, предметов туалета, кухонной утвари, галстукодержатели, штанги для плечиков. В кухонных шкафах применяют также различные емкости для хранения овощей и фруктов, выдвижные устройства для сушки полотенец, контейнеры для сухих отходов и мусора, ломтерезки для хлеба.
Штанга металлического галстукодержателя, чтобы с нее не сползали галстуки, должна быть обтянута сеткой, тканью или иметь пластмассовое покрытие. Галстукодержатели изготовляют длиной 250—400 мм, высотой 15—25 мм.
Штанги для плечиков располагают перпендикулярно фасаду шкафов и конструируют выдвижными. Длина штанги 350—400 мм, расстояние между ее пластинами для захвата крючком плечика — 25 мм. Крепят штанги шурупами или винтами.
Наряду с указанной фурнитурой компонентом художественного оформления являются декоративные элементы: розетки, жилки, орнаменты, обрамления, решетки, ключевины и др.
Ключевины могут быть накладными и врезными. Ключевины могут выступать над поверхностью изделия или устанавливаться заподлицо. Накладные ключевины крепят шурупами, врезные — гвоздями, шпильками, клеем.
