Графическая документация на изделия из древесины

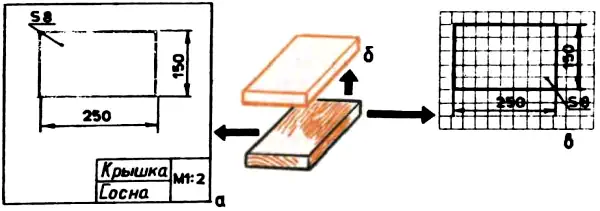

Работу по подготовке к изготовлению различных изделий начинают с выполнения чертежей, эскизов и технических рисунков (рис. 7), которые являются графической документацией.
а — чертеж; б — технический рисунок; в — эскиз
Чертеж представляет собой условное изображение изделия, выполненное с помощью чертежных инструментов. Он является основным графическим документом, прочитав который можно узнать: из какого материала изготовлено изделие, какие у него размеры, форма и т. д.
Часто чертеж приходится выполнять в уменьшенном или увеличенном виде. Отношение линейных размеров изображения изделия к его действительным размерам называется масштабом. Установлены строго определенные масштабы, например для уменьшения — 1:2; 1:2,5; 1:4 и др.; для увеличения — 2:1; 2,5:1; 4:1 и др. На чертежах масштабы записывают условно: M 1:2, M 4:1 и т. п. Если изображение выполнено в натуральную величину, то масштаб обозначают так: M 1:1.
Эскиз является условным изображением изделия, выполненным от руки, но с выдержанными на глаз пропорциями между частями. Это предварительный набросок изделия. Эскиз делают в том случае, если надо быстро перенести на бумагу замысел нового изделия. Эскизы лучше всего выполнять на бумаге в клетку.
Технический рисунок представляет собой наглядное изображение изделия, в котором видны сразу три стороны. По техническому рисунку легко представить себе форму изделия.
На чертеже, эскизе, техническом рисунке обязательно проставляют размеры, необходимые для изготовления детали. Надписи на графических документах выполняют чертежным шрифтом.
Графическая документация, по которой организуется выпуск деталей и изделий на производстве, получила название технологической, так как определяет весь технологический процесс изготовления изделий. Она входит в состав документации технической, по которой организовано все производство в целом.
На чертежи и изделия, изготовленные по чертежам, имеются специальные документы — стандарты. В них определены форма, размеры, материалы изделий и другие сведения. Те стандарты, которые действуют на территории всей страны, называются государственными стандартами (ГОСТами). Нарушить стандарт — значит допустить брак в работе.
Практическая работа
Изучение графической документации
1. Рассмотрите рисунок 7. Определите разницу между чертежом, техническим рисунком и эскизом.
2. Возьмите деталь, подобную приведенной на рисунке 7, и измерьте линейкой ее линейные размеры. Пользуясь размерами, указанными на рисунке 7, определите, в каком масштабе изображена деталь.
Основные термины:
Чертеж, эскиз, технический рисунок, масштаб, документация: графическая, технологическая, техническая.
Вопросы и задания
1. Что такое чертеж?
2. Какое изображение называют эскизом?
3. Чем отличается эскиз от чертежа?
4. Вспомните уроки рисования и ответьте, чем отличается техническим рисунок от художественного.
5. Что такое масштаб и каким он бывает?
Это интересно
1. Термин «графическая документация» происходит от двух слов: греческого и латинского, означающих в переводе «пишу, рисую» и «свидетельство, доказательство».
2. Для обозначения изображения предмета, которое выполняется быстро, без инструментов, «на ходу», выбрали слово «эскиз», потому что во французском языке оно значит «предварительный набросок».
