Технология обработки древесины
5 класс
Процесс изготовления изделия
Технологическая карта
В школьных мастерских изготавливают детали и сборочные единицы.
Деталь является изделием из однородного материала без применения сборочных операций (например, шип, шкант, винт и т.п.). В детали можно выделить элементы, имеющее определенное значение, например отверстия, выступы, углубления н т.д.
Сборочная единица состоит из нескольких деталей. Процесс соединения деталей между собой называется сборкой.
Каждое изделие имеет свою конструкцию, т. е. определенное устройство. Материалы, из которых изготовлены изделия (древесина, металлы, пластмассы и др.), называют конструкционными.
Перед изготовлением изделия надо внимательно изучить его конструкцию: уяснить форму, размеры, число деталей и способы их соединения, число элементов и др.
При изготовлении изделия используют рабочие и контрольно-измерительные инструменты. Рабочие инструменты предназначены для обработки материалов (например, ножницы, молоток). Контрольно-измерительные инструменты служат для определения размеров и проверки точности изготовления изделия (например, линейка, угольник). При обработке материалов используют также приспособления — устройства, которые облегчают работу. Например, при пилении древесины применяют упор.
Для изготовления каждого изделия необходим технологический процесс, т. е. часть производственного процесса по превращению заготовки в готовую продукцию. Он состоит из технологических операций.
Операция является законченной частью технологического процесса, выполняемой на одном рабочем месте.
Разработка технологического процесса начинается с изучения чертежа детали. Изучая чертеж, определяют форму и размеры заготовок, материал, из которого изготавливают деталь, припуски (дополнительный слой поверхности заготовки, подлежащий удалению при обработке). Затем определяют последовательность обработки, подбирают необходимые инструменты и приспособления.
Технологический процесс оформляется в виде технологической карты (табл. 3), т. е. документа, в котором указана последовательность выполнения операций, дано графическое изображение технологической операции, перечислены инструменты и приспособления, необходимые для выполнения данной операции. Правильно составить технологическую карту — значит выбрать наиболее правильный путь изготовления изделия, сэкономить время, материал.
Изготовление изделия начинают с выбора заготовки, т. е. материала (доска, брусок, фанера и т. п.), который будут обрабатывать для получения детали. На детали выбирают базовую сторону, т. е. наиболее ровную поверхность, от которой затем ведут разметку и обработку.
Таблица 3
Пример технологической карты по изготовлению декоративной доски
 |
|||
| № п/п | Последовательность выполнения работы | Графическое изображение | Инструменты, приспособления |
| 1 | Выберите заготовку, проверьте базовую сторону |  |
Линейка |
| 2 | Разметьте по шаблону |  |
Карандаш, шаблон |
| 3 | Выпилите прямолинейный контур |  |
Ножовка, линейка |
| 4 | Выпилите отверстие и дуги |  |
Шило, лобзик, выпиловочный столик |
| 5 | Зачистите деталь, отшлифуйте пласти |  |
Шлифовальная шкурка, надфиль |
| 6 | Перенесите на пласть рисунок через копировальную бумагу | Карандаш | |
| 7 | Выжгите рисунок | Электровыжнгатель | |
| 8 | Отлакируйте изделие | Подкладная доска, тампон | |
Правила безопасной работы
Любой труд надо правильно организовать, необходимо соблюдать общие правила организации труда:
1. Изучить всю документацию на задание.
2. Проверить инструменты и материалы.
3. Повторить правила безопасности труда.
4. Продумать порядок выполнения работы.
5. Постоянно контролировать выполнение каждой операции, сравнивать с тем, что дано на чертеже, эскизе, техническом рисунке.
6. Не отвлекаться во время работы.
7. Соблюдать правильную хватку инструмента (способ его держания в руке) и рабочую позу (положение тела во время работы).
Практическая работа
Разработка технологической карты
1. Рассмотрите таблицу 3. Определите последовательность выполнения работы.
2. Составьте технологическую карту на изготовление детали подставки под цветочный горшок (см. рис. 8, а).
3. Сравните составленную технологическую карту с таблицей 3, проверьте, все ли операции учтены, все ли инструменты предусмотрены.

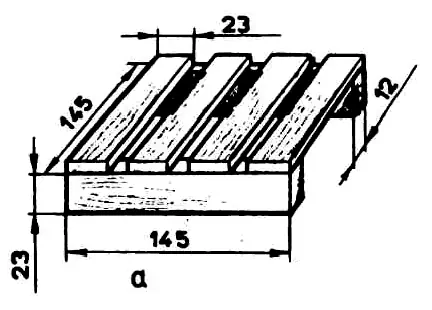

а — решетка под цветочный горшок; б — декоративная доска; в — основание выпиловочного столика; г — фигурки животных
4. Составьте технологическую карту на изготовление другого изделия.
Основные термины:
Деталь, элемент детали, сборочная единица, конструкция изделия, инструмент, приспособление, операция, технологическая карта, заготовка, базовая сторона, хватка инструмента, рабочая поза, припуск.
Вопросы и задания
1. Что такое деталь?
2. Какое изделие называют сборочной единицей?
3. Какие изделия (сборочные единицы) есть у вас дома?
4. Почему перед изготовлением изделия надо внимательно изучитъ его конструкцию?
5. Какая разница между рабочим и контрольно-измерительным инструментом?
6. Что такое приспособление?
7. Что называют операцией?
8. Что такое технологическая карта? Для чего она нужна?
9. Что такое заготовка?
10. Назовите общие правила организации труда.
Это интересно
Термин «деталь» — французского происхождения, переводится как «по- • дробность».
Термины «инструмент» и «конструкция» происходят от латинских слов, которые в переводе означают соответственно «действие» и «устройство». Термин «технология» образован от двух греческих слов, означающих «мастерство» и «учение».
Пословицы и загадки
Не тот хорош, кто лицом пригож, а тот хорош, кто на дело гож.
