Технология обработки древесины
5 класс

Разметка заготовок измерительной линейкой, угольником, шаблоном

Разметка заготовки заключается в нанесении на заготовку точек и линий, указывающих места и границы обработки. Размечают заготовку по чертежу, эскизу, техническому рисунку с помощью разметочных инструментов: металлической измерительной линейки, столярного угольника, карандаша и др.

Измерительная линейка служит для определения размеров, откладывания их на заготовках, проверки размеров после обработки, а также для проведения прямых линий. Столярный угольник (рис. 9) применяют для проведения линий под прямым углом и для проверки прямых углов.

Рис. 9. Столярный угольник:
1 — перо; 2 — колодка

Разметку ведут в определенной последовательности, начиная от базовой стороны заготовки (рис. 10, а, б). Карандаш надо немного наклонять при черчении линии по направлению от линейки (рис. 10, в).

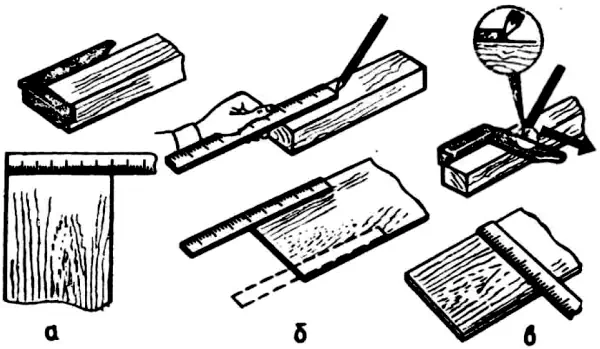

Рис. 10. Последовательность разметки:
а — проверка базовой стороны; б — откладывание размера и проведение рисок; в — проведение линий разметки

Размечая заготовку, помните об экономии материала, чтобы как можно меньше материала уходило в отходы (рис. 11)

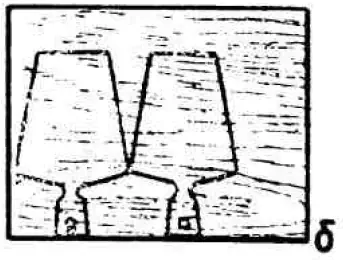

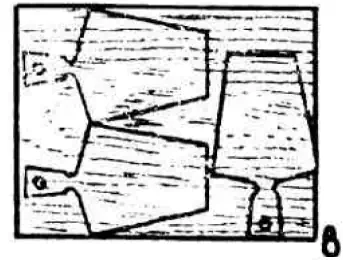

Рис. 11- Выполнение разметки:
а — плохо; б — лучше; в — хорошо

При разметке нескольких одинаковых деталей или одной детали со сложным очертанием применяют шаблон — пластину, очертание которой соответствует контуру детали (рис. 12). Разметку можно выполнить и по рисунку, используя лист копировальной бумаги.

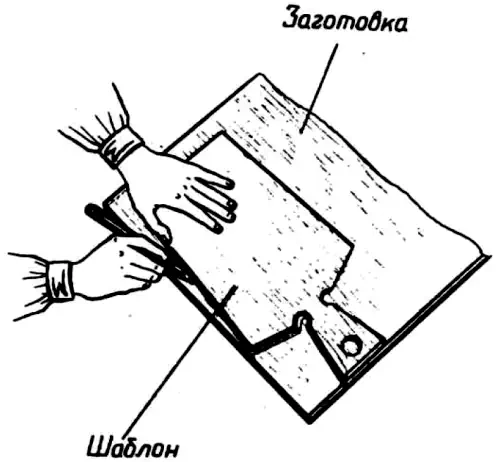

Рис. 12. Разметка по шаблону

На производстве разметочные работы выполняют разметчики. Изготавливают и ремонтируют шаблоны шаблонщики.
