Технология обработки древесины
5 класс
Выпиливание лобзиком
Много красивых изделий можно изготовить из фанеры, если научиться работать лобзиком — инструментом для выпиливания криволинейных контуров (рис. 20). Рабочая часть лобзика — тонкая и узкая пилка.
1 — верхний зажимной винт; 2 — пилка; 3 — рамка; 4 — ручка; 5 — нижний зажимной винт

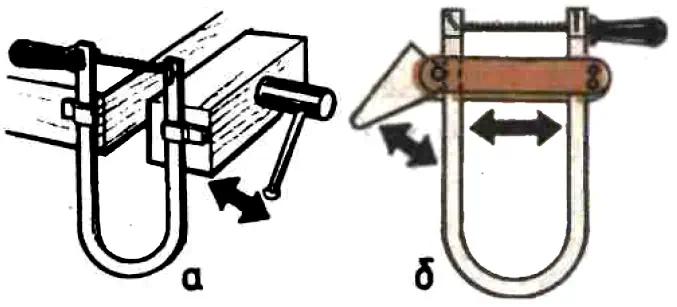

Перед выпиливанием лобзик подготавливают к работе. Сначала пилку закрепляют в рамке нижним зажимным винтом так, чтобы зубья были направлены остриями к ручке. Затем слегка сжимают рамку и закрепляют пилку верхним зажимным винтом. Для этого используют приспособления (рис. 21).
а — на зажимной коробке верстака; б — эксцентриковый зажим
Заготовку размечают по рисунку через копировальную бумагу или по шаблону. При пилении лобзиком используют специальное приспособление — выпиловочный столик (рис. 22), который закрепляют в заднем зажиме верстака.
а — для выпиливания стоя; б — для выпиливания сидя:
1 — основание; 2 — стойка

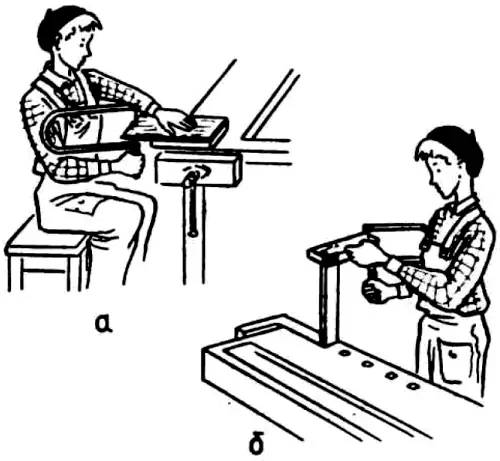

Сидеть и стоять во время выпиливания надо прямо, не нагибаясь, вполоборота к верстаку, заготовка должна находиться на уровне груди (рис. 23).
а — сидя; б — стоя
Сначала фигуру выпиливают по внутреннему контуру, а затем — по внешнему, чтобы удобнее было держать заготовку. При выпиливании по внутреннему контуру рядом с разметочной линией шилом прокалывают отверстие. Затем в него вставляют пилку и закрепляют ее в рамке. Пиление по внешнему контуру начинают от края фанеры и постепенно переходят на линию разметки.
Лобзик следует перемещать плавно и без перекосов, так как пилка легко ломается. В местах поворота линий рисунка заготовку надо медленно поворачивать, не прекращая вертикального движения лобзика. Через каждые 3...5 мин работы необходимо делать небольшой перерыв, чтобы пилка остывала. Можно также охладить ее влажным лоскутом ткани.

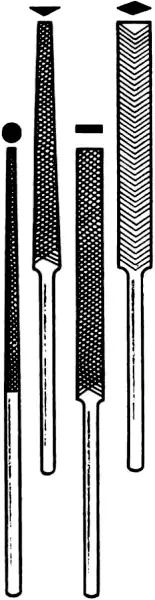

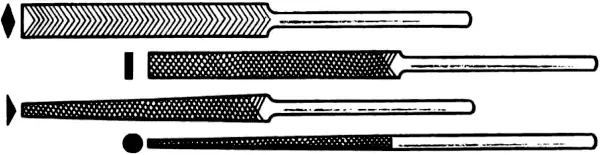

После выпиливания детали зачищают надфилями и шлифовальной шкуркой. Надфиль — напильник небольшого размера, представляет собой металлический стержень, один конец которого служит ручкой, а на другом конце выполнена насечка (рис. 24).
Неровности срезаются при движении надфиля вперед.
На деревообрабатывающих предприятиях выпиливание фигурных деталей выполняют станочники-распиловщики на ленточнопильных станках. Они должны хорошо знать свойства древесины, устройство станков, способы выпиливания, быть точными и аккуратными в работе.
Правила безопасной работы
1. Прочно закрепить выпиловочный столик.
2. Работать лобзиком и шилом с хорошо насаженными и исправными (без трещин) ручками.
3. Надежно закреплять пилку в рамке.
4. Не делать резких движений лобзиком и надфилем, не наклоняться низко над заготовкой.
5. Не сдувать опилки, а убирать их щеткой-сметкой.
Практическая работа
Выпиливание контура декоративной доски, фигурок животных
1. Получите у учителя заготовки с размеченными контурами.
2. Рассмотрите разметку, определите места поворотов пилки, сделайте проколы шилом.
3. Подберите выпиловочный столик, наладьте лобзик.
4. Выпилите контур декоративной доски или фигурки животного.
5. Зачистите изделие надфилем.
Основные термины:
Лобзик, пилка, выпиловочный столик, надфиль.
Вопросы и задания
1. Из каких деталей состоит лобзик?
2. В чем сходство лобзика и ножовки?
3. Как проверить правильность установки пилки в рамку?
4. Почему при пилении лобзиком надо сидеть вполоборота к верстаку?
5. Что является рабочей частью лобзика? надфиля?
6. Как вы понимаете пословицу: «Инструмент хорошо работает в хороших руках»?
7. Если вы занимаетесь дома выпиливанием, принесите свои работы.
Это интересно
1. На ленточнопильных станках можно выпиливать детали криволинейной формы из древесных плит толщиной до 100 мм! В настоящее время используются также электрические лобзики.
2. Надфили бывают разной формы, в том числе круглые тонкие, как игла. Очевидно, поэтому они и получили свое название: первая часть слова «надфиль» в переводе с немецкого означает «игла», а вторая — «пилить».
3. Термин «лобзик» происходит от двух немецких слов и переводится как «листовая пила».
Пословицы и загадки
Руки ценят не по рукавам, а по делам.
