Технология обработки древесины
5 класс
Сборка изделий на шурупах
Более прочно, чем на гвоздях, держатся детали, собранные с помощью шурупов.

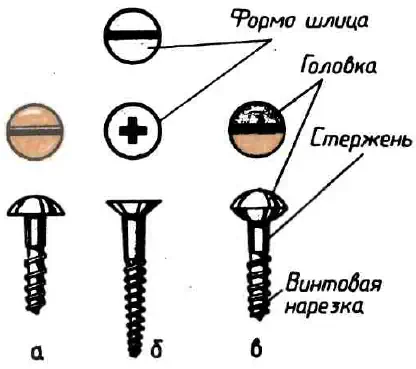

Шуруп — это крепежная деталь, состоящая из головки и стержня, на котором имеется глубокая винтовая нарезка. Как и гвозди, шурупы — стандартные детали. В зависимости от назначения их выпускают различной длины и толщины, а также с неодинаковой формой головки. Прорезь в головке шурупа (шлиц) может быть прямой и крестообразной (рис. 33).
а — с полукруглой головкой; б — потайной; в — полупотайной
Выпускают шурупы длиной стержня 7 ... 100 мм и диаметром 1,6 ... 10 мм. Диаметр головки шурупа примерно в 2 раза больше диаметра стержня. Маркируют их так же, как и гвозди: указывают длину и диаметр стержня.
При выборе шурупов надо учитывать, что их длина должна в 2,5 ... 3 раза превышать толщину прикрепляемой (более тонкой) детали. Размещают их вдоль волокон на расстоянии друг от друга, равном 10 диаметрам шурупа, а поперек волокон —5 диаметрам. Шуруп не должен проходить основную (более толстую) деталь насквозь.
Ввинчивают шурупы в древесину с помощью отвертки. Ее рабочая часть должна соответствовать форме прорези в головке и плотно в нее входить.
C помощью шурупов собирают изделия следующим образом. Сначала места соединения деталей размечают карандашом или шилом, как при соединении гвоздями (см. рис. 30).
Затем обе детали подготавливают к соединению: в более тонкой просверливают сквозное отверстие диаметром, немного большим, чем диаметр шурупа, в основной — глухое отверстие диаметром, равным примерно 0,9 диаметра шурупа, и глубиной, несколько большей длины нарезной части шурупа. Для тонких шурупов (диаметром 2 мм и менее) отверстия можно прокалывать шилом. Для потайных и полупотайных головок в прикрепляемой детали делают гнезда сверлом или специальным инструментом — зенковкой (рис. 34).
а — сверлом; б — зенковкой
Такая операция называется зенкованием. Диаметры сверла и зенковки должны быть равны диаметру головки шурупа.
Ввинчивание шурупа без просверливания отверстия может привести к раскалыванию деталей!
После подготовки деталей шуруп вставляют в отверстие и ввинчивают по часовой стрелке. Если шуруп отклонился в сторону, его вывинчивают, исправляют отверстие сверлом или шилом и ввинчивают шуруп заново. Чтобы придать изделию красивый внешний вид, шлицы (прорезь) всех головок устанавливают на одной линии или параллельно друг другу.
На предприятиях деревообрабатывающей промышленности сборочные работы (в том числе и с помощью шурупов) производят столяры и сборщики изделий из древесины. Они работают не только отвертками различных типов, но и электрошуруповертами и пневмошуруповертами — инструментами, у которых рабочая часть вращается с помощью электродвигателя или сжатого воздуха.
Правила безопасной работы
1. При ввинчивании не держать шуруп рукой.
2. Пользоваться исправной отверткой, точно подходящей к шлицу шурупа.
3. Ось отвертки, вставляемой в прорезь шурупа, должна быть продолжением оси шурупа. Нажимать на отвертку равномерно, так как она может выскочить из головки шурупа.
4. Держать отвертку двумя руками: левая направляет ее, а правая вращает.
5. Не использовать шурупы с рваными прорезями и затупленным острием.
Практическая работа
Соединения основания выпиловочного столика со стойкой
1. Рассмотрите шурупы с различными видами головок. Определите вид головки, длину и диаметр стержня, форму шлица. Убедитесь, что отвертка входит в шлиц.
2. Потренируйтесь на бросовом материале в соединении шурупами двух деталей.
3. Подберите шурупы соответствующей длины с потайными головками для соединения основания выпиловочного столика со стойкой, наметьте места ввинчивания шурупов. Соберите выпиловочный столик (см. рис. 22).
а — для выпиливания стоя; б — для выпиливания сидя:
1 — основание; 2 — стойка
Основные термины:
Шуруп, отвертка, зенковка, зенкование, шлиц.
Вопросы и задания
1. Что такое шуруп?
2. Если диаметр головки шурупа 7 мм, а ширина рабочей части двух имеющихся у вас отверток 7 и 4 мм, то какой отверткой лучше воспользоваться? Объясните свое решение.
3. Почему нельзя ввинчивать шурупы без предварительного получения отверстия в детали, а также забивать молотком и вытаскивать клещами?
4. Какие правила безопасности работы надо соблюдать при сборке деталей на шурупах?
Это интересно
1. При соединении крупных деталей используют шурупы большого размера с квадратной или шестигранной головкой под гаечный ключ. У них необычное название — глухари.
2. Конструкторы создали инструмент, который завинчивает 30 ... 40 шурупов в минуту. Размещаются шурупы в пластмассовой ленте н подаются в инструмент, как патроны в пулемет.
3. Термин «шуруп»— немецкого происхождения, в переводе означает «винт». Термины «зенкование» и «зенковка» происходят от немецкого слова, означающего в переводе «углублять». Термин «шлиц» образован от немецкого слова, означающего «щель», «лаз».
