Технология обработки древесины
6 класс
Строгание
Строгание заключается в срезании рубанком (рис. 57) с заготовки слоя древесины для получения заданных размеров, формы и ровных поверхностей.
а — с деревянной колодкой; б — с металлической: 1 — колодка; 2 — нож
Основная деталь рубанка — колодка. Конструкция ее зависит от материала, из которого она изготавливается: древесины (рис. 57, а) или металла (рис. 57, б). Рабочим органом рубанка служит стальной нож.
В зависимости от назначения рубанки имеют различную конструкцию ножа. Для первоначального, грубого строгания используют шерхебель с узким и закругленным ножом (рис. 58, а). Это дает возможность без особых усилий строгать вдоль, поперек, наискось волокон и без особых усилий срезать толстый слой древесины. Однако поверхность заготовки получается неровной.

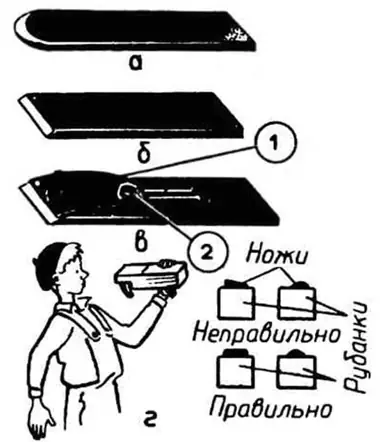

а — нож шерхебеля; б — нож рубанка с одиночным ножом; в — нож рубанка с двойным ножом: 1 — стружколом; 2 — винт
Частое строгание выполняют только вдоль волокон рубанком с одиночным или двойным ножом. Лезвия их заточены по прямой линии (рис. 58, б, в), а у рубанка с двойным ножом имеется и стружколом.
Прежде чем начинать строгание, следует выяснить, правильно ли налажен рубанок. Его поднимают вверх подошвой на уровень глаз и смотрят, как поставлен нож (рис. 58, г). При правильной наладке нож над подошвой просматривается без перекосов. У шерхебеля он выступает на 1 ... 3 мм, у рубанков с одиночным и двойным ножом — на 0,1 ... 0,3 мм.
Начинают строгание с базовой стороны заготовки, соблюдая правильную хватку инструмента и рабочую позу (рис. 59).
Строгать следует на весь размах руки, с силой посылая рубанок вперед. В начале движения его прижимают левой рукой, в конце — правой. В случае засорения летка его очищают, вытягивая стружку вверх или проталкивая тонкой щепкой со стороны клина. Качество строгания периодически проверяют на просвет, перемещая линейку или угольник по обработанной поверхности (рис. 60).
а — пласти: б — кромки
На деревообрабатывающих предприятиях и в строительных организациях строгание ручным и электрифицированным инструментом при подгонке деталей выполняют столяры и плотники, а на станках — станочники строгальных станков.
Правила безопасной работы
1. Надежно закреплять заготовку на верстаке.
2. Работать рубанком с остро заточенным ножом.
3. Крепко удерживать рубанок при строгании.
4. При перемещении рубанка не касаться пальцами заготовки.
5. Не проверять качество строгания движением пальцев по отстроганной поверхности.
6. Класть рубанок на верстак лезвием от себя.
Практическая работа
Строгание заготовок для изготовления декоративной доски, основания выпиловочного столика или деталей решетки под цветочный горшок
1. Ознакомьтесь с рубанками, изучите правила строгания.
2. Выберите базовую сторону заготовки, определите лучшую и худшую пласти.
3. Отстрогайте пласти и кромки, проверьте качество строгания. Покажите учителю.
Основные термины:
Строгание: рубанки: с одиночным и двойным ножом; шерхебель; столяры, плотники, станочники строгальных станков.
Вопросы и задания
1. Что такое строгание?
2. Назовите детали рубанка.
3. Почему лезвие ножа у шерхебеля закругленное и узкое, а у рубанков с одиночным и двойным ножом — прямое и широкое?
4. Почему при проверке качества строгания линейку и угольник надо передвигать по обработанной поверхности?
5. Назовите правила безопасной работы при строгании.
6. Почему строгание начинают с базовой стороны?
Это интересно
Термин «шерхебель» — видоизмененное немецкое слово, означающее в переводе «рубанок для грубого срезания».
Пословицы и загадки
У конька, у горбунка Деревянные бока.
Как зажмешь его в руке, заскользит он по доске.
(Рубанок)
