Технология обработки древесины
6 класс
Изготовление деталей цилиндрической формы ручным инструментом

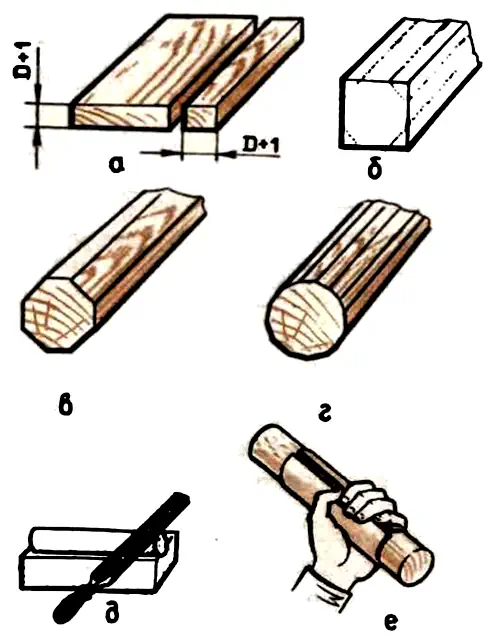

Детали цилиндрической формы изготавливают ручным инструментом следующим образом (рис. 61). Сначала подбирают брусок квадратного сечения или отпиливают заготовку от доски (рис. 61, а).
Сторона квадрата должна быть примерно на 1 мм больше требуемого диаметра изделия. Устанавливают рейсмус на размер, равный 2/7 D и размечают каждую грань (рис. 61, б). Затем строгают ребра до линий разметки и получают восьмигранник (рис. 61, в). Его ребра снова сострагивают до получения шестнадцатигранника (рис. 61, г). Окончательно цилиндрическую форму детали придают обработкой ее напильником.
При этом деталь или закрепляют на крышке верстака с помощью клиньев, или используют несложное приспособление в виде бруска с продольной канавкой (рис. 61, д). Далее деталь шлифуют шлифовальной шкуркой (рис. 61, е).
Диаметр проверяют специальным измерительным инструментом — кронциркулем (рис. 62) по измерительной линейке.
а — обыкновенный; б — пружинный; в — со шкалой
Последовательность (маршрут) операций по обработке детали цилиндрической формы можно представить в виде маршрутной технологической карты (табл. 6). Такие карты применяют при изготовлении единичных деталей (изделий).
Таблица 6
Маршрутная технологическая карта. Изготовление ручки для флажка
 |
|
| № п/п | Последовательность выполнения работы |
| 1 | Подберите (отпилите) брусок квадратного сечения |
| 2 | Разметьте заготовку рейсмусом на восьмигранник |
| 3 | Сострогайте ребра до получения восьмигранника |
| 4 | Сострогайте ребра до получения шестнадцатигранника |
| 5 | Зачистите деталь напильником до получения цилиндрической формы, скруглите ее с обеих сторон |
| 6 | Окончательно зачистите деталь шлифовальной шкуркой |
| 7 | Проконтролируйте деталь кронциркулем и линейкой |

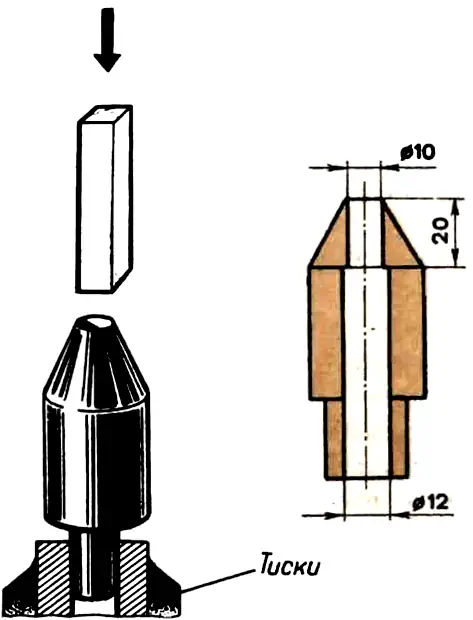

Для изготовления большого числа деталей цилиндрической формы небольшого диаметра (до 10 мм), например зубьев для граблей, удобно пользоваться приспособлением, изображенным на рисунке 63.
Приспособление зажимают в тисках, на верхнюю (заостренную) часть ставят колышек и, ударив по нему киянкой, получают цилиндрическую деталь нужного диаметра.
Практическая работа
Разработка маршрутной технологической карты и изготовление комплекта фигур для городков
1. Разработайте маршрутную технологическую карту на изготовление комплекта фигур для городков. В состав комплекта входят три биты длиной по 350 мм и десять фигур длиной по 100 мм, диаметр всех деталей — 35 мм.
2. Разметьте заготовки и изготовьте детали комплекта фигур для городков ручным инструментом.
Основные термины:
Деталь цилиндрической формы; кронциркуль; маршрутная технологическая карта.
Вопросы и задания
1. Почему детали цилиндрической формы более сложны для ручной обработки, чем призматические?
2. Почему размер заготовки должен быть примерно на 1 мм больше требуемого диаметра детали?
3. Объясните порядок изготовления деталей цилиндрической формы.
4. В чем сходство и различие разметочного циркуля и кронциркуля?
5. Какой вид соединения деталей использован в конструкции кронциркуля?
6. Что представляет собой маршрутная технологическая карта? В каких случаях она применяется?
7. Найдите у себя дома изделия из древесины, которые имеют цилиндрическую форму.
Это интересно
Термин «кронциркуль» происходит от немецкого слова «корона, венец». Он и в самом деле по своим очертаниям напоминает корону или часть ее. Термин «маршрут» происходит от двух французских слов «движение вперед» и «путь». Термины «фигура» и «комплект» в переводе с латинского означают «образ, вид» и «полный».
