Машина и ее основные части

Человек использует много разных машин.

Машина является устройством, выполняющим механические движения для преобразования энергии, материалов или информации. Машины бывают рабочие и энергетические.

Среди рабочих машин различают технологические, транспортные, транспортирующие, вычислительные. Выполняемая ими работа изменяет форму, размеры или положение материалов (сведений). Например, при обработке заготовок на сверлильном станке (технологической машине) изменяется их форма — появляются отверстия. При распиливании древесины лесопильными машинами (технологическими машинами) изменяются размеры материалов — из длинных хлыстов получают короткие отрезки.

Транспортные машины перевозят грузы и перемещаются сами (автомобили, теплоходы, самолеты, электровозы и т. п.).

Транспортирующие машины сами неподвижны (транспортеры, конвейеры, эскалаторы и т. п.), а грузы перемещаются с помощью движущегося рабочего органа — ленты, цепи, каната.

Из большого набора цифр в вычислительных машинах быстро получают точные сведения.

Энергетические машины (машины-двигатели) выполняют работу по преобразованию одного вида энергии в другой. К ним относятся электродвигатели, паровые турбины, двигатели внутреннего сгорания, реактивные двигатели.

Каждая машина состоит из трех основных частей: двигателя, передаточного механизма, рабочего органа.

В мастерских вы работаете на технологических машинах. Примером машины является токарный станок по обработке древесины (рис. 68).

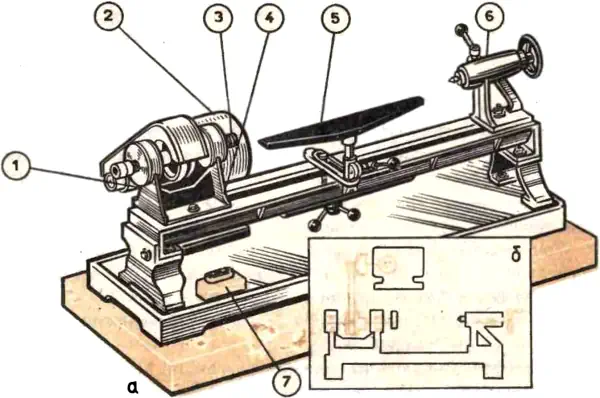

Рис. 68. Токарный станок по обработке древесины:
а — общее устройство: 1 — ременная передача; 2 — электродвигатель; 3 — шпиндель; 4 — передняя бабка; 5 — подручник; 6 — задняя бабка; 7 — кнопочная станция; 8 — станина; б — кинематическая схема

Он предназначен для изготовления различных деталей путем снятия стружки с заготовки.

От электродвигателя 2 через ременную передачу 1 вращение передается шпинделю 3 (рабочий орган). К шпинделю крепится заготовка. Резец при точении перемещают вручную, опирая его на подручник.

Основными элементами станка являются: электродвигатель, плоскоременная передача, передняя 4 и задняя 6 бабки, подручник 5 с кареткой и станина.

Передняя бабка служит опорой левому концу заготовки, задняя бабка — правому концу заготовки, подручник с кареткой — режущему инструменту.

Пуск и остановку станка производят с помощью кнопочной станции.

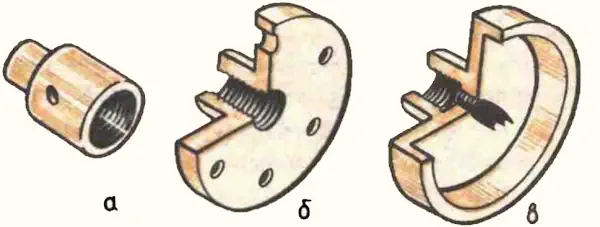

Для закрепления заготовки применяют различные приспособления. Если диаметр заготовки небольшой и длина не превышает 150 мм, то заготовку закрепляют в патрон (рис. 69, а).

Для получения деталей небольшой толщины, но значительного диаметра (шкивы, декоративные тарелки и т. п.) заготовка крепится шурупами к планшайбе (рис. 69, б). При обработке длинной заготовки ее закрепляют одним концом в трезубце (рис. 69, в).
