Технология обработки древесины
6 класс
Точение цилиндрических деталей на токарном станке
Быстро и точно можно изготовить деталь цилиндрической формы на токарном станке.
На торцах заготовки проводят диагонали квадрата и центры накалывают шилом. Рубанком состругивают ребра, придавая заготовке форму восьмигранника. Затем закрепляют ее на станке.
Основными инструментами для точения служат резцы: полукруглая стамеска — для чернового точения и косая стамеска — для чистового (рис. 70, а, б).

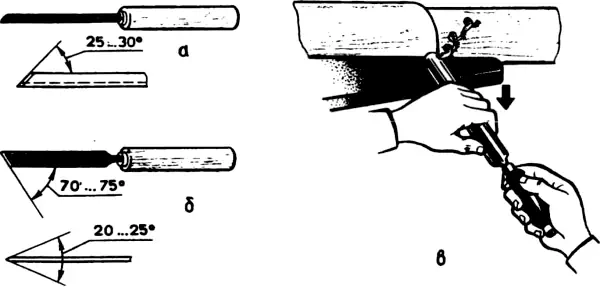

а — полукруглая стамеска; б — косая стамеска; в — хватка стамески
Токарную стамеску держат двумя руками, передвигая по подручнику (рис. 70, в). За первый проход снимают стружку толщиной 1...2 мм серединой лезвия полукруглой стамески. Дальнейшее точение выполняют боковыми частями лезвия при движении стамески как влево, так и вправо. После 2...3 мин работы следует остановить станок и проверить крепление заготовки.
Когда до достижения требуемого диаметра остается снять 3...4 мм, начинают чистовое точение. Косую стамеску устанавливают на ребро тупым углом вниз (рис. 71, а). Стружку срезают средней и нижней частью лезвия. Контроль диаметра детали осуществляют кронциркулем после остановки станка, причем в нескольких местах. Прямолинейность поверхности выявляют линейкой или угольником на просвет.
До отрезания детали ее обрабатывают шлифовальной шкуркой, полируют бруском более твердой древесины (при вращении детали). Разметку по длине делают с помощью линейки и карандаша, выключив станок.
Для подрезания торцов косую стамеску ставят острым углом вниз и по риске делают неглубокий надрез (рис. 71, б). Затем, отступив немного вправо или влево (в зависимости от того, какой торец подрезают), наклоняют стамеску и срезают на конус часть заготовки. Далее деталь снимают со станка, отрезают ее концы ножовкой. Эту операцию повторяют несколько раз, пока не останется шейка диаметром 8 ... 10 мм. Торцы зачищают. Точение деталей выполняют по технологическим картам (табл. 8).
Таблица 8
Пример технологической карты. Изготовление картофелемялки
 |
|||
| № п/п | Последовательность выполнения работы | Графическое изображение | Инструменты, приспособления |
| 1 | Выберите и отпилите заготовку |  |
Линейка, угольник, карандаш, ножовка |
| 2 | Разметьте и наколите центры |  |
Линейка, шило |
| 3 | Сострогайте ребра |  |
Шерхебель |
| 4 | Сделайте пропил под трезубец |  |
Наградка |
| 5 | Закрепите заготовку. Обточите цилиндр Ø40 на длине 230 |  |
Кронциркуль, линейка, полукруглая стамеска, косая стамеска |
| 6 | Разметьте заготовку |  |
Линейка, карандаш |
| 7 | Обточите цилиндр Ø25 на длине 155 |  |
Полукруглая стамеска, косая стамеска, кронциркуль |
| 8 | Обточите конус |  |
Косая стамеска |
| 9 | Подрежьте торцы |  |
Отрезная стамеска |
| 10 | Срежьте фаски и зачистите поверхности |  |
Косая стамеска, шлифовальная шкурка |
| 11 | Снимите деталь и отрежьте припуски | Мелкозубая пила | |
| 12 | Зачистите торцы | Напильник, шлифовальная шкурка | |
На производстве детали вытачивают станочники токарных станков. Они должны хорошо знать свойства древесины, устройство станков, уметь заточить инструмент, владеть приемами точения.
Правила безопасной работы
1. Закрепляемая на станке заготовка не должна иметь трещин.
2. Перед включением станка проверить наличие зазора между заготовкой и подручником, надежность крепления заготовки и, подручника.
3. Перед началом работы застегнуть все пуговицы на спецодежде, волосы убрать под берет, снять со станка все лишние предметы, надеть защитные очки.
4. Включать станок только с разрешения учителя.
5. Работать исправным и хорошо заточенным инструментом.
6. При работающем станке не отходить от него.
7. Не определять размеры заготовки и не перемещать подручник при включенном станке.
8. Не тормозить руками заготовку после выключения станка.
9. При отключении электричества немедленно выключить станок.
Практическая работа
Изготовление картофелемялки по технологической карте
1. Повторите устройство токарного станка по обработке древесины, потренируйтесь в закреплении заготовки.
2. Усвойте приемы точения по учебнику, изучите правила безопасной работы на станке.
3. Ознакомьтесь с технологической картой по изготовлению картофелемялки (см. табл. 8).
4. Выточите картофелемялку.
Основные термины:
Полукруглая и косая стамески; точение: черновое, чистовое; подрезание торцов; станочник токарных станков.
Вопросы и задания
1. Какой инструмент используется для токарных работ?
2. Как вы думаете, можно ли по внешнему виду заготовки определить вид резца, которым проводили ее обработку?
3. Почему короткую заготовку можно не зажимать в центрах, а длинную — обязательной?
4. Как проверить правильность установки подручника?
5. Как производится черновое и чистовое точение?
6. Как правильно закончить точение детали на станке? Учение и труд вместе живут.
