Сверлильный станок как технологическая машина


Сверлильный станок представляет собой технологическую машину, предназначенную для получения отверстий (рис. 72).

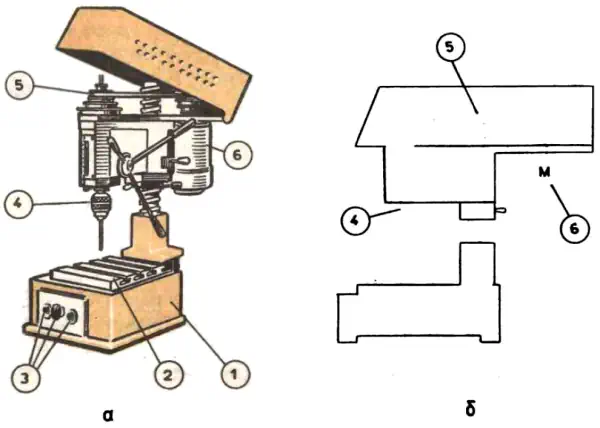

Рис. 72. Сверлильный станок:
а — общее устройство; б — кинематическая схема: 1 — плита; 2 — стол; 3 — кнопки пуска и остановки; 4 — патрон; 5 — ремень приводной; 6 — электродвигатель

Он состоит из плиты 1 с колонной, шпиндельной бабки с патроном 4, электродвигателя 6 и клиноременной передачи 5.

Станок включают нажатием на одну из крайних кнопок 3 в зависимости от необходимого направления вращения шпинделя (по часовой стрелке или против). Выключают станок нажатием на среднюю кнопку красного цвета.

Станок включают только с разрешения учителя!

На плите (основание станка) имеется стол для закрепления заготовок и тисков. К плите неподвижно крепится колонка, по которой перемещается шпиндельная бабка.

Штурвал служит для передачи поступательного движения шпинделю — рабочему органу станка. Вращательное движение он получает от электродвигателя через клиноременную передачу.

Скорость сверления зависит от материала обрабатываемой заготовки. Ее определяют по специальным таблицам. Изменить частоту вращения шпинделя можно переносом приводного ремня с одной ступени шкива на другую.

Включать станок можно только при закрытом кожухе ременной передачи!

Сверло нужного диаметра надежно закрепляют в патроне и, включив (с разрешения учителя) станок, проверяют правильность его закрепления. Если сверло установлено правильно, его вершина остается неподвижной. Если же сверло установлено неправильно, ось сверла не будет совпадать с осью патрона, возникает перекос, вершина сверла описывает окружность, происходит его «биение». Станок необходимо выключить и исправить установку сверла.

Заготовку с размеченным центром отверстия закрепляют, используя подкладную доску, в ручных или машинных тисках (рис. 73).

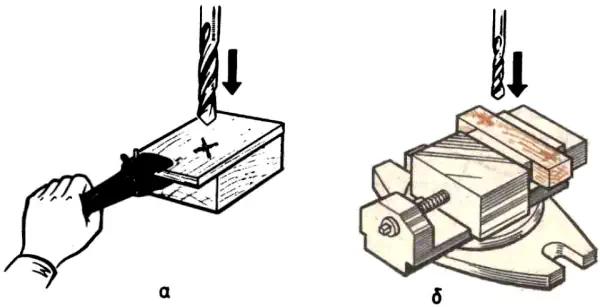

Рис. 73. Закрепление заготовки при сверлении:
а — в ручных тисках; б — в машинных тисках

Вращением штурвала опускают сверло до совпадения его вершины с центром разметки. Включают станок и плавно подают сверло на заготовку. В конце сверления силу нажима следует уменьшить. Затем вращением штурвала в обратную сторону сверло выводят из отверстия, шпиндель поднимают в крайнее верхнее положение и станок выключают.



Правила безопасной работы


1. Работать на станке только с разрешения учителя.

2. Не класть инструменты на плиту станка.

3. Одежду застегнуть на все пуговицы, волосы убрать под берет, надеть защитные очки.

4. Проверить надежность крепления патрона на шпинделе, сверла — в патроне, заготовки — в тисках.

5. Hе наклоняться к сверлу при его вращении.

6. Не отходить от станка, не выключив его.

7. После окончания сверления не останавливать патрон рукой, не убирать заготовку до полной остановки сверла.

8. В случае отключения электрического тока немедленно нажать кнопку «Стоп».

9. Очищать станок только после его выключения, пользуясь щеткой-сметкой.




Лабораторно-практическая работа

Изучение устройства сверлильного станка

Оборудование: настольный сверлильный станок; учебные таблицы отдельных его механизмов; линейка; разметочный циркуль.

Порядок выполнения работы

1. Изучите по рисунку 72 и учебным таблицам устройство станка и органы его управления.

2. Осмотрите станок, найдите на нем органы управления.

3. Снимите кожух и осмотрите ступенчатый шкив ременной передачи. Измерьте циркулем и линейкой диаметры всех ступеней шкива и подсчитайте минимальную и максимальную частоту вращения n2 шпинделя по формуле:

n2 = D1n1 / D2,

где n1 — частота вращения двигателя, D1 — диаметр ведущего шкива, D2 — диаметр ведомого шкива.

4. Закрепите сверло в патроне, пользуясь специальным ключом, потренируйтесь в перемещении шпинделя.

5. Заполните таблицу в рабочей тетради:

Название органа управления Назначение Основные характеристики станка
число скоростей частота вращения шпинделя, об/мин максимальное перемещение, мм





Основные термины:

Сверлильный станок, плита, шпиндельная бабка, шпиндель, электродвигатель, клиноременная передача, биение сверла.




Вопросы и задания

1. Что такое сверлильный станок и из каких частей он состоит?

2. Какие механизмы передачи движения имеются в сверлильном станке?

3. Найдите на кинематической схеме станка условные обозначения неподвижного и подвижного соединений детали с валом, клиноременной передачи и передачи винт — гайка.

4. Назовите органы управления сверлильным станком. Для чего они предназначены?

5. Отчего возникает биение сверла? Как его устранить?

6. Почему после окончания сверления на станке нельзя резко отпускать штурвал?

7. Назовите правила безопасной работы на сверлильном станке.




Это интересно

В школьных мастерских вы можете встретить сверлильные станки марок НС-12А, СН-15-Ш1, HC-12M и др. Буквы и цифры означают: H — настольный, C — сверлильный, Ш — школьный. А, M и 1 рядом с буквой Ш — разные варианты конструкции станка; числа 12 и 15 означают наибольшие диаметры отверстий (в мм), которые можно просверлить на данных станках. Промышленный станок, изображенный на рисунке 72, имеет марку 2М12. Первая цифра обозначает номер группы станка (2 — сверлильный станок). Буква M указывает на то, что станок модифицирован (вертикально-сверлильный). А число 12 означает, что наибольший диаметр отверстия, которое можно просверлить на данном станке — Ø12 мм.
