Технология обработки древесины
7 класс
Конструкторская документация на изделия с конической и фасонной поверхностью
Конструкторская документация включает в себя комплект графических и текстовых документов, содержащих все необходимые сведения об изделии. В конструкторскую документацию входят чертежи, схемы, расчеты, пояснительные записки и др.
При точении изготавливают не только простые, но и более сложные детали с коническими и фасонными поверхностями. К ним относятся ручки киянок и напильников, шахматные фигуры, ножки тумбочек и столиков для телевизора и т. д. (рис. 74).
При разработке конструкции такого изделия и чертежа решаются конструкторские задачи: выбор лучшего варианта конструкции, геометрической формы изделия, материала; выполнение чертежа и др. В первую очередь учитывают назначение изделия. Конструкция должна быть такой, чтобы изделие наиболее полно соответствовало своей основной роли. Например, ручка киянки должна быть прочной, не слишком длинной и не короткой, удобной для удерживания ее в руке и нанесения ударов. Исходя из этого и выбирают лучший вариант конструкции (рис. 75).
а — длинная; б — короткая и толстая; в — нормальная
Каждое изделие имеет свои конструктивные элементы. Для изделий с коническими или фасонными поверхностями такими элементами являются ребро 1, галтель 2, сферическая поверхность 3 (сфера), криволинейная поверхность 4 и др. (рис. 76). Они не только придают изделию красивый внешний вид, но и обеспечивают прочность, удобство в использовании изделия.
1 — ребро; 2 — галтель; 3 — сферическая поверхность; 4 — криволинейная поверхность

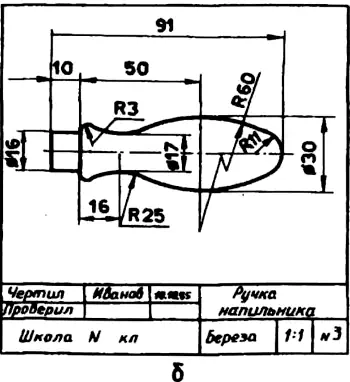

Для выполнения чертежа детали конической формы сначала знакомятся с образцом изделия, определяют его линейные размеры, выбирают масштаб. Чертеж выполняют в такой последовательности: проводят осевую линию; откладывают на ней линейные размеры в выбранном масштабе; вычерчивают криволинейные поверхности (рис. 77).
Правила оформления конструкторской документации установлены стандартом и приведены в Единой системе конструкторской документации (ЕСКД). Соблюдение ЕСКД является обязательным для всех видов чертежей.
На производстве конструкции изделий разрабатывают конструкторы. Чертежи изделий выполняют чертежники, а увеличивают число разработанных чертежей копировщики или операторы множительной техники.
Практическая работа
Разработка конструкций и выполнение чертежа ручки для напильника или чертежа картофелемялки
1. Изучите правила разработки конструкций и выполнения чертежа ручки для напильника или чертежа картофелемялки.
2. Рассмотрите рисунки 75, 76. Разработайте варианты конструкции.
3. Выполните чертеж разработанной конструкции изделия.
Основные термины:
Конструкторская документация, ЕСКД, конструкторские задачи, конструктивный элемент, конструктор, чертежник, копировщик.
Вопросы и задания
1. Что такое конструкторская документация?
2. Какие конструкторские задачи решаются при конструировании изделий с конической и фасонной поверхностью?
3. Назовите основные конструктивные элементы деталей (изделий) с конической (фасонной) поверхностью.
4. В какой последовательности выполняется чертеж детали (изделия) с конической (фасонной) поверхностью?
5. Как вы думаете, почему соблюдение ЕСКД является обязательным при конструировании изделий?
Это интересно
Термин «фасонный» происходит от французского слова «форма, модель»; термин «сфера» в переводе с греческого означает «шар». Термин «галтель» — это видоизмененное немецкое слово, означающее «выемка, желобок», а термины «оптимальный» и «комплект» происходят от латинских слов, которые означают соответственно «наилучший» и «полный».
