Технология обработки древесины
7 класс




Пиление древесины вдоль волокон


Вдоль волокон древесину пилят лучковой пилой (рис. 78).


Рис. 78. Лучковая пила:
1 — стойка; 2 — гайка-барашек; 3 — винт; 4 — тетива; 5 — щеколда; 6 — распорка; 7 — ручка; 8 — полотно пилы

Стойки 1 и распорки 6 образуют рамку (станок) пилы. По отношению к плоскости рамки полотно пилы можно поворачивать на нужный угол. Величину этого угла регулируют вращением ручек 7. В зависимости от назначения зубья пил отличаются не только размерами, но и формой (рис. 79).

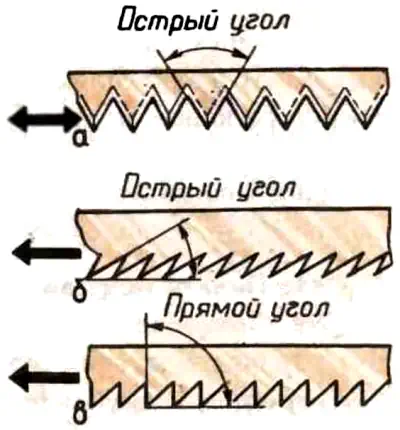

Рис. 79. Зубья пил:
а — для поперечного пиления; б — продольного; в — смешанного

Полотна лучковых пил бывают поперечными (с зубьями в виде равнобедренного треугольника), распускными (с зубьями в виде косоугольного треугольника), шиповыми (с зубьями в виде прямоугольного треугольника) и выкружными (с мелкими зубьями в виде прямоугольного треугольника).

Для продольного пиления используют пилы с зубьями с острым углом.

При пилении важно соблюдать правильную рабочую позу и хватку инструмента (рис. 80) и использовать упор. Для продольного пиления заготовку обычно закрепляют в заднем зажиме верстака. Ее распиливают сначала с одного конца, а затем вынимают и закрепляют с другой стороны и продолжают пиление с другого конца, также используя приспособление.

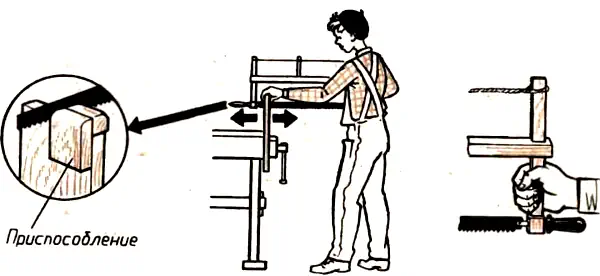

Рис. 80. Рабочая поза и хватка лучковой пилы

После продольного пиления кромку строгают для получения гладкой поверхности. Поэтому пилить надо, как и при работе ножовкой, с оставлением припуска до 5 мм.



Правила безопасной работы


1. Пилить исправной и остро заточенной пилой.

2. Пользоваться упором.

3. Рамка, ручки и полотно лучковой пилы должны быть без трещин и других повреждений.

4. Не допускать перекоса пилы, не держать левую руку близко к полотну.

5. После окончания работы лучковой пилой ослабить тетиву, а полотно повернуть зубьями внутрь.

6. Не сдувать опилки и не сметать их рукой.




Практическая работа

Распиливание и зачистка заготовок для изготовления изделий

1. В соответствии с разметкой распилите заготовки.

2. Зачистите (прострогайте) детали. Покажите учителю.




Основные термины:

Пиление вдоль волокон, лучковая пила, полотна лучковой пилы.




Вопросы и задания

1. Как называется лила для пиления древесины вдоль волокон? Как она устроена?

2. Какие зубья имеет пила для продольного пиления древесины? Какие еще бывают зубья пил?

3. Как закрепляют заготовку для продольного пиления?

4. Назовите правила безопасной работы при продольном пилении.

5. Почему после завершения работы лучковой пилой полотно необходимо поворачивать зубьями внутрь?




Это интересно

Вы не задумывались, почему лучковая пила так называется? Дело в том, что ее рамка и туго натянутая тетива напоминают собой небольшой лук.
