Технология обработки древесины
7 класс

Разметка и запиливание шипов и проушин

Для получения шипов и проушин заготовку вначале надо разметить в продольном и поперечном направлениях. Размечают шипы и проушины с обеих сторон заготовки. На той ее части, которую надо удалить, карандашом делают пометку (X). Сначала ведут поперечную разметку. Для этого длину шипа (проушины) откладывают с помощью линейки и карандаша от базового торца вдоль ребер (рис. 87, а). C помощью угольника отметки соединяют поперечными линиями по пластям и кромкам (рис. 87, б). Рассчитав ширину шипа (проушины), размечают ее рейсмусом по торцу и кромкам продольными линиями (рис. 87, в, г).

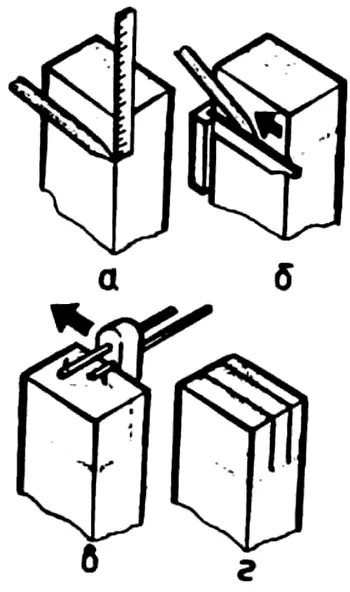

Рис. 87. Поперечная и продольная разметка шипов и проушин:
а — линейкой; б — угольником; в — рейсмусом

После разметки проушины, и шипы запиливают, используя пилу с мелкими зубьями. Заготовку закрепляют в заднем зажиме верстака с наклоном 50 ... 60° и делают запил. Затем ее выравнивают и продолжают продольное пиление.

Пропил ведут рядом с разметочной линией по удаляемой части заготовки (рис. 88, а), не заходя за линию поперечной разметки. Затем проводят поперечное спиливание участков древесины («щечек») для получения шипа. Пилят также мелкозубой пилой по удаляемой части древесины (рис. 88, б, в). «Щечки» спиливают поочередно сначала с одной стороны заготовки, затем — с другой.

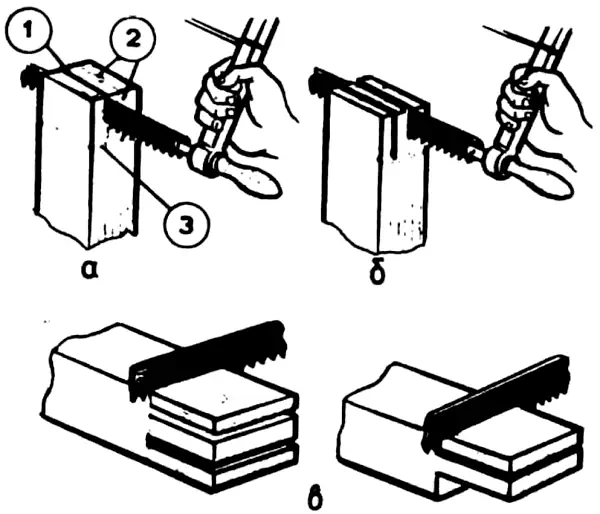

Рис. 88. Запиливание проушин (а) и шипов (б):
1 — пропил; 2 — линия продольной разметки; 3 — линия поперечной разметки; спиливание «щечек» для получения шипа (в)

На производстве шипы и проушины получают станочники шипорезного станка. Они должны хорошо знать свойства древесины, устройство станков, уметь выполнять все станочные операции, затачивать инструмент, настраивать станки.
