Технология обработки древесины
7 класс

Долбление проушин и гнезд

Долбление является обработкой древесины резанием при возвратно-поступательном движении резца в вертикальном направлении.

Проушины и гнезда получают с помощью долот и стамесок. Каждый из этих инструментов представляет собой стальной стержень с насаженной на него деревянной ручкой.

Долото (рис. 89, а) предназначено для долбления гнезд и проушин. По его ручке наносят удары киянкой. Поэтому для предохранения ручки от раскалывания на нее насаживают еще одно металлическое кольцо. Рабочая часть долота имеет форму клина с углом 35°.

Рис. 89. Инструменты для долбления проушин и гнезд:
а — долото; б — стамеска: 1 — стержень; 2, 4 — кольца; 3 — ручка

Стамеска (рис. 89, б) применяется для зачистки шипов, гнезд и проушин, срезания фасок, подрезки подгоняемых деталей. Кроме того, стамеской можно выдавливать гнезда в тонких деталях. Рабочую часть стамески затачивают под углом 20...25°.

Долбят деталь на подкладной доске (рис. 90, а). Лезвие долота ставят параллельно линии поперечной разметки на расстоянии примерно 1 см от торца и фаской в сторону дна проушины. Удерживая долото строго вертикально, по нему наносят удары киянкой. Затем отступают от торца на 5...7 мм, ударяют по долоту и, наклонив его, подрезают и откалывают слой древесины (рис. 90, б, в). Устанавливают долото у линии поперечной разметки и повторяют действия (рис. 90, г). Гнездо долбят поочередно от обеих линий поперечной разметки (рис. 90, д).

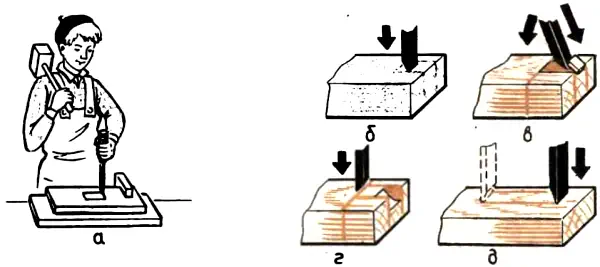

Рис. 90. Долбление проушины и гнезда:
а — рабочая поза и хватка инструмента; б — г — последовательность операций по долблению проушины; д — долбление гнезда

На производстве механическое долбление древесины проводят станочники цепнодолбежных станков. Они выдалбливают продолговатые отверстия и гнезда с помощью резцов движущейся долбежной цепи.
