Соединение деталей с помощью шкантов и нагелей

Шиповое соединение деталей наиболее прочное, но сложное по изготовлению. Поэтому нередко для соединения деталей применяют круглые вставные шипы — шканты (рис. 95).

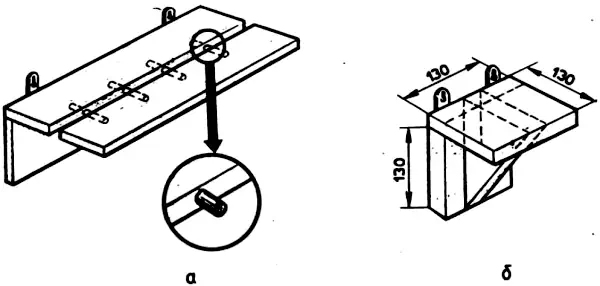

Рис. 95. Соединение деталей с помощью шкантов:
а — навесная полочка; б — навесная подставка для цветов

Этот способ удобен в том случае, если из досок надо собрать щит. Диаметр шканта должен быть равен 0,4 толщины соединяемых деталей, а длина его равна пяти диаметрам шканта.

Прежде чем соединять детали, их надо хорошо подогнать одну к другой. Пласти досок или брусков должны быть отстроганы под линейку, а присоединяемые кромки — под столярный угольник. Затем с помощью рейсмуса и столярного угольника размечают центры отверстий под шканты (рис. 96).

Рис. 96. Последовательность соединения деталей на шкантах:
а — проведение продольной риски по торцу; б — сверление отверстий для шкантов; в — разметка второй детали, сборка деталей

Расстояние от торца до центра первого отверстия не должно быть меньше двух диаметров шканта. Диаметр сверла должен быть равен диаметру шканта. Отверстия просверливают на 2...3 мм глубже, чем половина длины шканта. После этого отрезают шканты нужной длины, смазывают их клеем, вставляют в отверстия и детали соединяют.

Для упрочнения соединений применяют нагели. Это цилиндрические деревянные стержни, которые забивают в отверстие детали параллельно торцу, чтобы в них ввинтить шурупы (рис. 97, а), так как шуруп, ввинченный непосредственно в торец, плохо держится в древесине. C помощью нагелей упрочняют и шиповые соединения (рис. 97, б). Перед забиванием нагель немного заостряют и смазывают клеем.

Рис. 97. Применение нагелей:
а — в соединении деталей на шурупах; б — в шиповых соединениях

На предприятиях процесс соединения деталей с помощью шкантов механизирован. Детали и шканты там изготавливают станочники по деревообработке, а соединяют детали сборщики.
