Технология обработки древесины
8 класс
Чертеж детали с конической поверхностью
Изделия и детали из древесины с наружной и внутренней конической поверхностью и в сочетании с другими поверхностями широко встречаются в домашнем обиходе. Это различные чаши, тарелки, солонки, ножки мебели, спортивные кубки и т. д. Все они изготавливаются путем точения.
Для чертежей таких деталей и изделий обычно достаточно одного вида, на котором проставляют необходимые размеры и обозначения (рис. 101).
Они дают достаточно точное представление о сущности, геометрической форме и назначении изделия.
Кроме уже известных вам обозначений, на таком чертеже проставляются уклон и конусность.
Уклон У характеризует наклон образующей конуса к его оси. Выражают величину уклона в виде простой дроби — отношения катетов треугольника, гипотенуза которого является образующей. Например, чтобы понять, с каким уклоном находится линия BC по отношению к линии AB (рис. 101, а), рассмотрите треугольник АВС. Линия ACВ четыре раза короче линии АВ. Следовательно, уклон прямой BC по отношению к прямой AB составляет 1:4(∠1:4). Для усеченного конуса уклон равен отношению разности радиусов двух оснований конуса к расстоянию между ними: У = R – r / l. На чертеже изделия с конической поверхностью, показанном на рисунке 102, У = 25 – 13 / 30 = 1:3.
Конусность К — это отношение диаметра основания конуса к его высоте (рис. 102, б): К= D / l. Конусность детали (изделия) в виде усеченного конуса с основаниями, двумя диаметрами D и d и длиной l (рис. 102, в) определяют отношением К = D – d / l. Условное обозначение конусности имеет вид равнобедренного треугольника с вершиной, направленной в сторону вершины конуса. Его проставляют обычно над осевой линией конуса (см. рис. 102, б, в).
Практическая работа
Определение уклона и конусности изделия конической формы

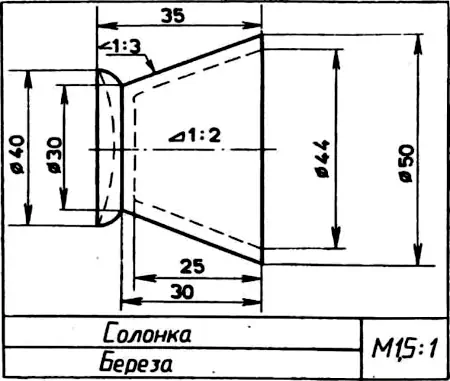

1. Рассмотрите чертеж солонки (см. рис. 101). Найдите на нем обозначения уклона и конусности.
2. Выполните чертеж ножки для тумбочки в виде усеченного конуса длиной 150 и Ø 35 и 20 мм. Определите в этой детали величину уклона и конусности.
Основные термины:
Коническая поверхность: наружная, внутренняя; уклон; конусность.
Вопросы и задания
1. Назовите известные вам детали (изделия) с конической поверхностью.
2. Почему на чертеже детали (изделия) с конической поверхностью достаточно одного вида? Какие обозначения имеются на таком чертеже?
3. Что такое уклон и как он обозначается на чертеже?
4. Что такое конусность и как она обозначается на чертеже?
5. В чем разница в определении конусности деталей в виде обычного конуса и усеченного?
