Точение внутренних поверхностей

Многие изделия из древесины, представляющие собой тела вращения, имеют внутренние поверхности. Это стаканчики для карандашей, тарелки, кружки, матрешки и др. Заготовку закрепляют только в передней бабке станка с помощью патрона или планшайбы. Инструментом служат резцы с рабочей поверхностью в виде крючка или ложечки (рис. 104).

Рис. 104. Резцы для обработки внутренних поверхностей:
а, б — крючки; в — ложечный резец

Для работы берут заготовку (брусок) с учетом требующегося припуска. Выбрав базовую сторону (торец), заготовку размечают с помощью линейки и карандаша, плотно вгоняют ее в патрон 1 станка и закрепляют шурупами 2 (рис. 105, а).

Рис. 105. Внутреннее точение:

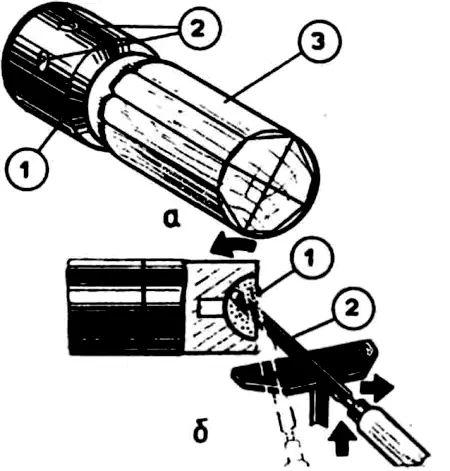

а — закрепление заготовки в патроне: 1 — патрон; 2 — шурупы; 3 — заготовка; б — положение инструмента при точении в патроне: 1 — положение стамески до точения; 2 — начало забирания стружки; в — положение инструмента при точении на планшайбе: 1 — планшайба; 2 — заготовка; 3 — подручник станка

Патрон с заготовкой навинчивают на шпиндель. Если наружная поверхность изделия не имеет резких перепадов диаметра, то сначала обрабатывают ее, включая и отделку. Затем обрабатывают внутреннюю поверхность. Если же изделие имеет резкие перепады диаметров (например, ножка на спортивном кубке), то сначала обтачивают наружную поверхность большего диаметра, затем — внутренние и только после этого вытачивают наружные элементы малых диаметров.

Для точения внутренней поверхности в торце заготовки просверливают отверстие на полную глубину будущего изделия.

Сначала в 2—3 приема, не снимая деталь со станка и каждый раз увеличивая диаметр сверла, увеличивают диаметр отверстия.

Сверление в несколько приемов необходимо для того, чтобы не получилось эксцентричности (смещения центра) отверстий. Диаметр его должен быть меньше заданного, чтобы остался припуск на растачивание. Заднюю бабку перемещают в крайнее правое положение, а подручник поворачивают так, чтобы он был поставлен косо или параллельно торцу заготовки. Растачивают внутреннюю поверхность крючком (см. рис. 104, а).

C его помощью получают внутренние цилиндрические и конические поверхности. Внутренние сферические поверхности большого диаметра обрабатывают крючком другого типа (см. рис. 104, б). Для обработки перехода от дна изделия к стенке и выравнивания дна используют ложечный резец (см. рис. 104, в) и специальные токарные стамески.

Инструмент ставят на правое ребро, прижав лезвием к плоскости торца заготовки (рис. 105, б). Точение начинают с забирания стружки вершиной лезвия, отведя ручку вправо. Подача должна быть очень небольшой, потому что резание идет поперек слоя с высоким сопротивлением.

Продолжают точение от края торца к центру, постепенно поднимая ручку инструмента вверх и отводя ее вправо. Так продолжают работу до получения нужной глубины. Металлическая часть (железка) резца не должна тереться о края получаемого углубления. Скруглив косой стамеской донышко и подрезав левый торец, завершают работы по вытачиванию изделия. Контроль качества работы ведут по толщине стенок с помощью кронциркуля и линейки (при остановленном станке).

Для точения изделий большого диаметра (например, тарелок) заготовку привинчивают шурупами к планшайбе. Затем планшайбу с заготовкой навинчивают на шпиндель станка.

Шурупы, которыми крепится заготовка к планшайбе, не должны попасть под резец!

Поэтому шурупы надо располагать в толстых частях будущего изделия.

При точении на планшайбе вначале обрабатывают наружную поверхность заготовки. Затем подручник поворачивают и закрепляют в положении, параллельном плоскости планшайбы (рис. 105, в), приступают к внутреннему точению, перемещая резец от центра к краям заготовки.

Готовое изделие шлифуют с внутренней и наружной сторон и отделывают (красят, лакируют и т. п.).

Практическая работа

Изготовление солонки

Получите заготовку и выточите изделие (табл. 13), соблюдая известные уже правила безопасной работы при точении.

Таблица 13

Технологическая карта. Изготовление солонки

		Заготовка: брусок 110×60×60 Материал: береза
№ п/п	Последовательность выполнения работы	Эскиз заготовки по этапам выполнения работы	Инструменты, приспособления
1	Разметить заготовку		Линейка, карандаш, рейсмус
2	Строгать заготовку до получения восьмигранника. Строгать по длине 45 мм на конус под патрон		Рубанок
3	Закрепить заготовку в патроне		Зажим столярного верстака, патрон, ключ специальный
4	Установить патрон с заготовкой на станке. Точить наружную цилиндрическую поверхность		Ключи специальные, полукруглая стамеска, кронциркуль, линейка
5	Сверлить отверстие Ø14 глубиной 25 мм		Сверло спиральное
6	Точить внутреннюю поверхность		Крючок или узкая полукруглая стамеска, кронциркуль, линейка, шаблон
7	Разметить заготовку		Линейка, карандаш
8	Точить наружные цилиндрическую и коническую поверхности		Косая стамеска, шаблон, кронциркуль, линейка
9	Подрезать левый торец с поднутрением Ø15		Косая стамеска, кронциркуль, линейка
10	Скруглить донышко		Косая стамеска, кронциркуль, линейка
11	Шлифовать внутреннюю и наружную поверхности, контролировать размеры		Деревянная оправка, шлифовальная шкурка, штангенциркуль
12	Отрезать деталь		Косая стамеска
13	Лакировать деталь		Тампон
