Технология обработки древесины
8 класс

Изготовление шиповых соединений «ласточкин хвост»

Шип «ласточкин хвост» — имеет профиль в виде равнобочной трапеции с большим основанием на торцовой грани шипа (рис. 112, а). Угол наклона «щечек» шипа не должен превышать 10°. Если «щечки» будут наклонены больше чем на 10°, то древесины шипа или проушины будут откалываться (рис. 112, б), а соединение — разрушаться.

Рис. 112. Шип «ласточкин хвост»: а — с нормальным наклоном «щечек»; б — с повышенным наклоном

Соединение «ласточкин хвост» считается одним из наиболее прочных клеевых соединений, особенно при действии на растяжение.

Как и обычные шипы, шип «ласточкин хвост» размечается сначала по высоте (поперечная разметка). Длина шипа l равна толщине S₀ соединяемой детали. Размечают шип в поперечном направлении со всех сторон заготовки, как это делалось при разметке одинарного шипа. Затем приступают к вертикальной разметке. C этой целью ширину бруска у основания будущего шипа делят на три равные части, а у вершины (базового торца) — на пять (рис. 113, а).

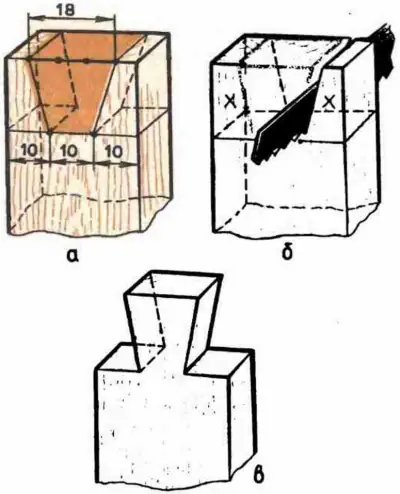

Рис. 113. Получение шипа «ласточкин хвост»:
а — разметка; б — запиливание; в — готовый шип

Толщина шипа у основания должна составлять 1/3 ширины бруска, а у вершины — 3/5. При продольной разметке производят запиливание (рис. 113, б, в), а затем и поперечное спиливание «щечек» шипа «ласточкин хвост», как и при получении одинарного шипа. Затем приступают к получению проушины и сборке шипового соединения. C учетом толщины детали с шипом с двух сторон делают поперечную разметку детали с проушиной (рис. 114, а). Приложив шип к торцу, размечают детали, очерчивают его контуры (рис. 114, б). От точек пересечения линий разметки с кромками торца по боковой стороне детали проводят параллельные линии (с двух сторон) до пересечения их с линией поперечной разметки (рис. 114, в).

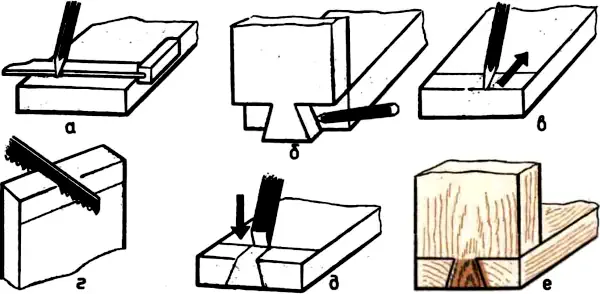

Рис. 114. Получение шипового соединения «ласточкин хвост»:
а — поперечная разметка проушины; б, в — продольная (по торцу) разметка проушины; г — запиливание; д — долбление проушины; е — сборка шипового соединения

По линиям разметки проводят запиливание (рис. 114, г), а затем — долбление проушины (рис. 114, д). При необходимости шип и проушину зачищают напильником, а затем собирают и склеивают (рис. 114, е).

На производстве детали для соединения «ласточкин хвост» производит станочник шипорезного станка. Он ведет наладку оборудования, устанавливает режущий инструмент, сортирует обработанные детали по назначению и размерам, подгоняет их. Собирает детали сборщик.

Практическая работа

Сборка настенной подставки под точеные стаканчики для специй

1. Получите у учителя детали изделия (без шипа и проушины).

2. Произведите расчет для получения шипа «ласточкин хвост», сделайте разметку и получите шип и проушину.

3. Соедините полученные детали в готовое изделие (рис. 115), произведите склеивание шипового изделия.

Рис. 115. Изделие с шиповым соединением «ласточкин хвост» (навесная полочка для специй):
а — общий вид; б — вид сзади
