Технология обработки древесины
8 класс




Соединение столярных элементов


Различные столярные элементы соединяют тремя основными способами: по ширине (сплачивание), подлине (сращивание), под углом (вязка).

Сплачивание представляет собой клеевое соединение досок или брусков по кромкам (табл. 14). Его производят по длинным сторонам досок или брусков, которые сплачиваются в единое целое. Так изготавливают крышки табуретов, столов, перегородки и т. п.

Таблица 14

Основные виды соединений по ширине (кромочных)

Название Изображение Описание
На гладкую фугу
Поверхности склеивания по кромкам деталей
«В четверть»
Поверхности склеивания в виде ступеньки (в половину толщины заготовки)
На вставных шипах
Поверхности склеивания фиксированы вставными шипами
В паз-гребень
Профиль одной поверхности в виде выступа, а другой — в виде паза, соответствующих по форме и размеру.
Виды гребней: а — прямоугольный б — треугольный в — овальный г — трапециевидный д — «ласточкин хвост»
На рейку
Поверхности склеивания имеют пазы для рейки


Сращивание заключается в соединении досок или брусков по торцам вдоль волокон древесины (табл. 15). Такое соединение применяют в основном при ремонтных работах для наращивания столярных и плотничных деталей, что дает возможность использовать отходы пиломатериалов.

Таблица 15

Основные виды соединений по длине (торцовых)

Название Изображение Описание
Торцовое
Соединение торцовыми поверхностями склеивания
Ступенчатое
Поверхности склеивания в виде ступеньки высотой, равной половине толщины заготовки
Шиповое
Соединение профилированными поверхностями в виде шипов
На ус
Плоские поверхности склеивания расположены под острым углом к продольной оси заготовок
α — угол скоса
L — длина уса
На ступенчатый ус
Поверхности склеивания имеют выступ, препятствующий смещению заготовок в продольном направлении
Зубчатое
Поверхности склеивания имеют вид зубчатых шипов


Вязка является клеевым соединением досок или брусков под углом с помощью шипов (табл. 16). Такие соединения бывают угловыми концевыми, угловыми серединными и угловыми ящичными. Соединения столярных элементов под углом широко применяются при изготовлении створок и оконных рам, фрамуг, форточек, дверей и др. Это основной способ соединений в столярных работах.

Таблица 16

Основные виды соединений под углом (концевые и серединные)

Название Изображение Описание
Ступенчатое
Поверхности склеивания в виде ступеньки, расположены перпендикулярно одна к другой
На шип открытый сквозной одинарный
Поверхности склеивания в виде шипа и проушины
На шип открытый сквозной двойной
Поверхности склеивания в виде двойного шипа и проушины
На шип «ласточкин хвост»
Поверхности склеивания в виде шипа «ласточкин хвост» и соответствующей проушины
На ус вполдерева
Торцовые поверхности склеивания расположены под острым углом к продольной оси заготовки, плоские — в виде ступеньки

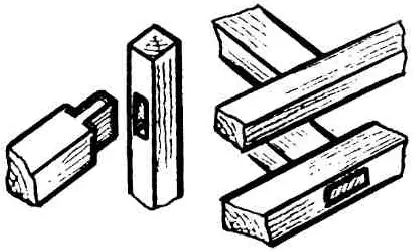

На шип одинарный несквозной и сквозной
Поверхности склеивания в виде шипа и гнезда
На шипы круглые несквозные
Поверхности склеивания в виде круглых вставных шипов, а также торец одной детали и кромка другой

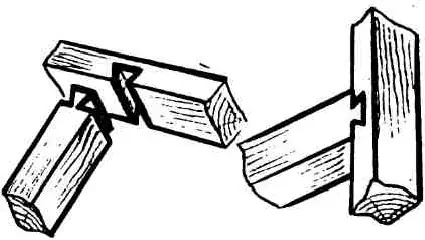

На шип «ласточкин хвост» несквозной
Поверхности склеивания в виде шипа «ласточкин хвост» и соответствующего гнезда


На деревообрабатывающих предприятиях и в ремонтно-строительных организациях большой комплекс работ по сплачиванию, сращиванию и вязке выполняют столяры и плотники. Столяры изготавливают детали и узлы столярных изделий, плотники соединяют брусья и бруски при строении каркасных домов, изготовлении дверных блоков и др.



Практическая работа

Изготовление рамки для настенной картины, портрета

1. Ознакомьтесь по таблицам 14 — 16 со способами и видами соединения столярных элементов.

2. Получите у учителя бруски для изготовления рамки и в соответствии с заданными размерами произведите соединения их одним из способов (по указанию учителя).




Основные термины:

Сплачивание, сращивание, вязка: угловая, серединная, ящичная; столяр, плотник.




Вопросы и задания

1. Какие вы знаете способы соединения столярных элементов?

2. Что такое сплачивание и сращивание?

3. Почему вязка — основной способ столярных соединений?

4. Какие виды соединений под углом вы использовали в школьных мастерских?

5. Если среди ваших родных или знакомых есть столяр или плотник, попросите его рассказать о своей работе.




Это интересно

Столяры и плотники, применяя различные способы и виды соединений, строят из столярных элементов каркас какого-либо изделия (оконного или дверного блока, сборного дома и др.)» а затем заполняют его другими конструктивными элементами. Термин «каркас» — итальянского происхождения, в переводе означает «скелет».




Полезные советы

1. Строганый шпон у некоторых пород древесины часто имеет свилеватость или хорошо развитые сердцевинные лучи. Фанерование в таком случае лучше удается, если шпон наклеивать на древесную поверхность на марле.

2. Чтобы зубья ножовки были все одинаково и равномерно наточены, точите каждый зуб одинаковым количеством движений напильника.

3. При заточке очередного зуба пилы остальные зубья, до которых может дотронуться рука, закрывайте чехлом из разрезанной вдоль резиновой трубки (шланга).




Советуем прочитать

Басин Я. 3. И творцы, и мастеровые.— M., 1984.— 223 с.

Воротников И. А. Занимательное черчение.— M., 1990.— 224 с.

Гусарчук Д. М. 300 ответов любителю художественных работ по дереву.— M., 1986.— 208 с.

Коваленко А. В.. Г редитор М. А. Как читать чертежи.— M., 1987 — 88 с.

Рихвк Э. В. Мастерим из древесины.— M., 1988.— 128 с.




Пословицы и загадки

Бежит боровок, разбитый лобок. (Долото.)
