Приемы обтачивания сложных поверхностей
В овладении приемами обтачивания сложных поверхностей следует соблюдать определенную последовательность. Первоначально работу ведут на цилиндре, полученном уже известным способом. Для работы удобно использовать цилиндры длиной 200...250 мм.
Разметку цилиндра проводят карандашом по измерительной линейке. Риски наносят на цилиндр, включают станок и при вращении заготовки проводят линии, приставляя карандаш к рискам.
Рассмотрим несколько примеров точения цилиндров (рис. 116).

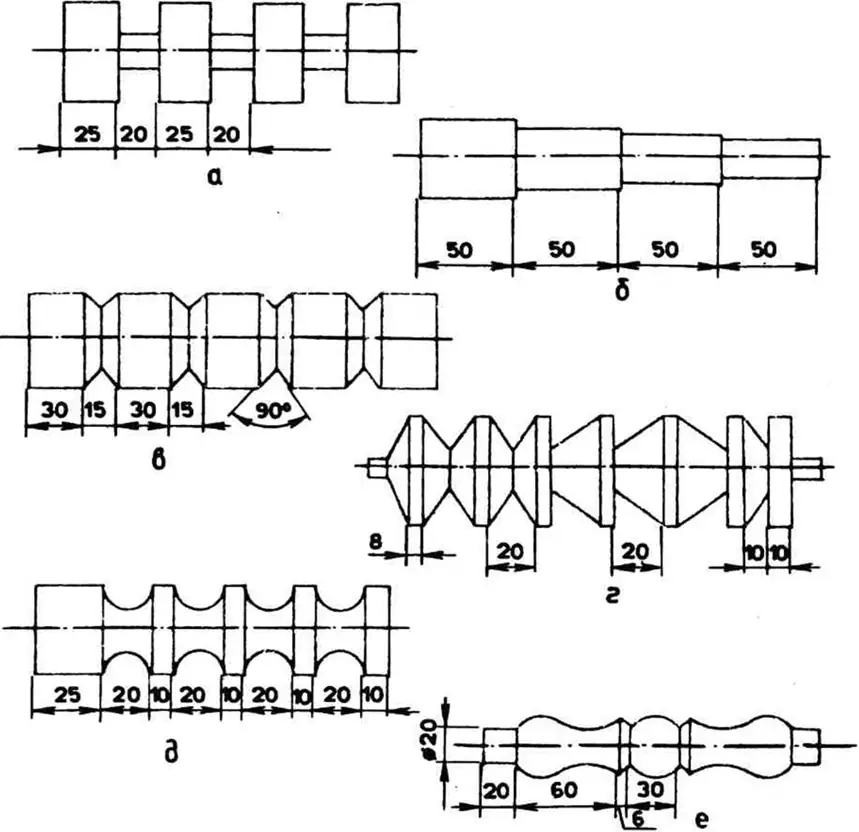

а — прямоугольные вырезы; б — деталь типа «ступенчатый вал»; в — валики под прямым углом; г — профилированные прямолинейные вырезки; д — полукруглые канавки; е — комбинированная поверхность
Размечать заготовку при ее вращении можно косой стамеской. На первом цилиндре делают прямоугольные вырезы, выбирая середину узкой косой стамеской (рис. 116, а).
Второй цилиндр размечают на четыре равные части. Точение ведут так, чтобы получить четыре цилиндра различных диаметров (рис. 116, б).
На третьем цилиндре после соответствующей разметки точат выемки с расхождением сторон под прямым углом (рис. 116, в). Контроль угла расхождения сторон ведут по шаблону.
Четвертый цилиндр обтачивают с получением множества профилированных прямолинейных вырезок (рис. 116, г). Профили на цилиндре конструируют по шаблонам. Работу ведут косой стамеской, постепенно углубляясь в деталь.
На пятом цилиндре размечают поочередные отрезки длиной 20 и 10 мм, а затем полукруглой стамеской выбирают канавки (рис. 116, д) — осуществляют криволинейное точение. Стружку снимают, не передвигая инструмент по подручнику, а лишь поворачивая, перекатывая его с одной стороны на другую. Срезают древесину катающимся движением от краев к середине выемки и получают канавку с правильной полуокружностью в сечении.
На шестом цилиндре можно приступить к комбинированному точению с получением выемок, закруглений, шарообразных поверхностей (рис. 116, е). Контроль точения ведут с помощью шаблонов. Стачивают постепенно те места, где шаблон соприкасается с древесиной.
Практическая работа
Овладение приемами точения сложной поверхности
1. Разметить цилиндр для точения по одной из фигур (см. рис. 116).
2. Выточить сложную поверхность в соответствии с разметкой.
Основные термины:
Прямоугольные вырезы, точение выемок, криволинейное точение, комбинированное точение.
Вопросы и задания
1. Как промой размотку цилиндра для точения?
2. Как произвести на цилиндре прямоугольные вырезки?
3. Как получить криволинейные выемки и какой стамеской?
4. Как получить выемки с расхождением сторон под прямым углом?
5. Как вести контроль при точении сложных поверхностей? .
