Электрифицированные инструменты для обработки древесины

Для облегчения работы и повышения производительности труда при обработке древесины используют электрифицированные инструменты, у которых главное движение (обеспечивающее процесс резания) осуществляется от электродвигателя, а движение подачи (подачи резца) — вручную. Работа электрифицированными инструментами позволяет сократить время обработки в 5 ... 10 раз по сравнению с работой ручными инструментами.

Для поперечного и продольного раскроя заготовок, зарезания шипов и проушин и других видов пиления используют дисковые ручные электропилы (рис. 118).

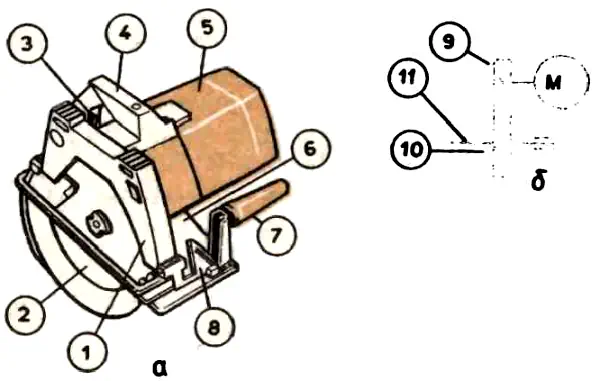

Рис. 118. Ручная дисковая электрическая пила:
а — общее устройство; б — кинематическая схема: 1 — кожух; 2 — пильный диск; 3 — выключатель; 4, 7 — рукоятки; 5 — электродвигатель; 6 — опорная плита; 8 — поворотное устройство; 9, 10 — зубчатые колеса; 11 — шпиндель

Режущим инструментом ручной электропилы является пильный диск 2, который получает вращение от коллекторного электродвигателя 5 через цилиндрическую передачу 9, 10 и шпиндель 11. Пильный диск закрыт кожухом 1. К корпусу электродвигателя крепятся две рукоятки 4, 7. Внутри рукоятки установлен выключатель 3. Рукоятка закреплена на опорной плите. Во время работы плита скользит по поверхности заготовки. Пилу перемещают равномерно, без рывков и перекосов. В случае «заедания» пильного диска инструмент сначала подают немного на себя, а затем продолжают пиление. Угол наклона пропила можно изменить за счет поворота опорной плиты с помощью поворотного устройства.

Ручные электрические рубанки (рис. 119) предназначены для строгания древесины вдоль волокон. Режущим инструментом являются плоские резцы (ножи) 9, закрепленные на ножевом валу 11 винтами. Вал помещен в кожух и получает вращение от коллекторного электродвигателя через клиноременную передачу 12, закрытую кожухом 8. В рукоятке 5 для правой руки установлен выключатель.

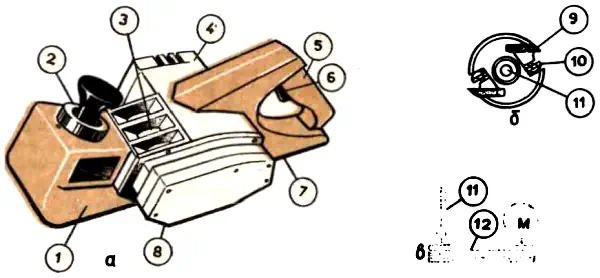

Рис. 119. Ручной электрический рубанок:
а — общее устройство; б — схема установки ножей; в — кинематическая схема: 1 — подвижная плита; 2 — кольцо; 3 — кожух ножевого вала; 4 — электродвигатель; 5 — рукоятка; 6 — выключатель; 7 — неподвижная плита; 8 — кожух клиноременной передачи; 9 — нож; 10 — стопорный винт; 11 — ножевой вал; 12 — клиноременная передача

Во время работы плита 1 скользит по обрабатываемой, а плита 7 — по обработанной поверхности заготовки. При этом усилия рук распределяются так же, как и при строгании обычным ручным рубанком. Перемещать рубанок надо плавно, строго вдоль волокон и по прямой линии. Необходимо, чтобы стружки не попадали под опорные плиты. Глубину строгания регулируют перемещением плиты с помощью кольца 2. Перед строганием необходимо очистить поверхность заготовки, удалить гвозди и шурупы.

Для механизированного сверления древесины применяют электросверлилки различных конструкций (рис. 120).

Рис. 120. Электросверлилка:
а — общее устройство; б — кинематическая схема: 1 — рукоятка; 2 — выключатель; 3 — корпус; 4 — шпиндель; 5 — сверлильный патрон; 6 — сверло; 7, 8, 10, 11 — зубчатые колеса; 9 — электродвигатель

Режущим инструментом электросверлилки является сверло 6. Оно получает вращение от коллекторного электродвигателя через двухступенчатую прямозубую цилиндрическую передачу 7, 8, 10, 11, шпиндель 4 и сверлильный патрон 5. В рукоятке 1 установлен выключатель 2. Во время работы электросверлилку держат правой рукой за рукоятку, а левой за корпус 3. Включают электродвигатель только после подведения сверла к намеченной точке. После врезания сверла в древесину нажим на сверлилку ослабляют. Подавать инструмент надо плавно, без перекоса сверла. В случае заклинивания сверла электродвигатель немедленно выключают.

Электрифицированные инструменты применяются также для долбления, фрезерования, шлифования древесины.

Все электрифицированные инструменты, несмотря на конструктивные различия, имеют и существенное сходство: рабочие части их имеют форму клина, в каждом из них можно выделить три основные части — двигатель, рабочий орган (шпиндели) и передаточный механизм (зубчатые передачи у электропилы и электросверлилки и клиноременная передача у электрорубанка). Наличие трех основных частей свидетельствует о существенном сходстве электрифицированных инструментов и технологических машин.
