Технология обработки древесины
9 класс
Основные методы механической обработки древесины резанием
Обработка древесины резанием на производстве механизирована. Различают механическую обработку древесины со снятием стружки и без снятия стружки. К первому виду относятся пиление, точение, строгание, фрезерование, сверление, долбление и шлифование. Без снятия стружки древесину режут ножницами и высекают в штампах.

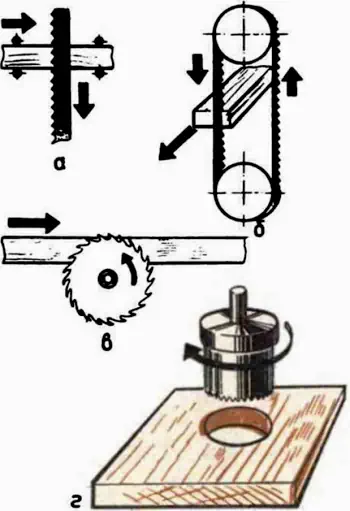

Механическое пиление — наиболее распространенный метод резания древесины (рис. 121).
а - рамными; б — ленточными; в — дисковыми; г — цилиндрическими
Осуществляют пиление с помощью лесопильных рам, ленточных, круглопильных и цилиндропильных станков. Лесопильные рамы (пилорамы) и ленточнопильные станки применяют для распиливания бревен на доски и бруски. C помощью круглопильных станков проводят поперечный и продольный раскрой пиломатериалов. Цилиндрическими пилами на цилиндропильных станках выпиливают клепку для производства бочек.
Механическое точение — также распространенный метод обработки древесины. Детали обрабатывают на токарных станках.
Ранее вы познакомились с точением деталей, имеющих цилиндрические, конические и фасонные наружные и внутренние поверхности. Режущий инструмент вы держали в руках и движение подачи осуществляли вручную, что не позволяло выполнять работу с большой точностью и требовало значительных усилий.
Строгание и фрезерование древесины — это механическое резание ее вращающимися многорезцовыми инструментами — фрезами, ножевыми валами, горизонтально движущимися ножами (рис. 122).
Они снимают слой древесины в виде стружки. Строгание и фрезерование бывает продольным (вдоль древесных волокон) и поперечным (поперек волокон). Осуществляют фрезерование на фрезерных, шипорезных и копировальных станках, получают пазы, шипы, гнезда, проушины, а также детали со сложными криволинейными поверхностями. Строгают древесину на строгальных станках, получают ровную гладкую поверхность на заготовках, а также строганый шпон.
Механическое сверление выполняют на сверлильных и комбинированных (сверлильно-фрезерных) станках. C помощью этого метода в деталях получают сквозные и глухие отверстия, вырезают сучки.
Механическое долбление (рис. 123) проводят на цепнодолбежных станках для получения прямых пазов, продолговатых отверстий и гнезд. Долбление выполняют резцами долбежной цепи.
Механическое шлифование (рис. 124) проводят на шлифовальных станках. Режущим инструментом является шлифовальная лента. Она движется поступательно и снимает неровности на заготовке, которую прижимают к столу и упору. C помощью шлифовальных станков деталям и изделиям очень быстро придают гладкую поверхность.
1 — упор; 2 — заготовка; 3 — стол; 4 — шлифовальная лента
Все рассмотренные методы механической обработки древесины резанием, несмотря на значительные различия в конструкции режущих инструментов, в характере их движений, в устройстве станков, имеют и существенное сходство. Оно заключается в том, что обработка заготовки осуществляется за счет снятия стружки режущими инструментами, рабочие части которых имеют форму клина. Кроме того, все станки представляют собой технологические машины.
Механическую обработку древесины без снятия стружки (рис. 125) проводят с помощью ножниц с плоскими или дисковыми ножами, а также в штампах, состоящих из подвижного пуансона и неподвижной матрицы. Ножницами разрезают листы шпона и фанеры, а в штампах высекают на них бракованные места.
а — ножницами; б — в штампе: 1 — нож; 2 — заготовка; 3 — пуансон; 4 — матрица
В школьных мастерских механическая обработка древесины производится на токарных, сверлильных и комбинированных (фрезерно-круглопильных) станках. На комбинированных станках ввиду их повышенной опасности разрешается работать только учителям.
В деревообрабатывающей промышленности, как и в машиностроении, все более широкое применение находят станки-автоматы. Они более производительны, освобождают человека от тяжелого физического труда, с их внедрением улучшаются условия работы, повышается качество продукции.
Основные термины:
Механическая обработка: пиление, точение, строгание, фрезерование, сверление, долбление, шлифование.
Вопросы и задания
1. Назовите методы механической обработки древесины со снятием и без снятия стружки. В чем существенное сходство и различие этих двух видов механической обработки?
2. Каков характер главных движений при различных методах механического пиления?
3. Какими двумя разными способами можно получить в детали продолговатое гнездо?
4. Какие операции ручной обработки древесины заменяют фрезерование?
5. В чем отличие механического шлифования от ручного и существенное их сходство?
6. Определите необходимые движения инструмента и заготовки для осуществления механического пиления, строгания, фрезерования, шлифования, долбления.
Это интересно
1. Обработка древесины резанием связана с большим количеством отходов, поэтому ученые, инженерно-технические работники и рабочие ищут все более эффективные способы использования отходов древесины.
2. Из отходов пиломатериалов изготовляют мелкие изделия, тарную дощечку, штукатурную и кровельную дранку, игрушки и т. п. Стружки и опилки идут на изготовление различных строительных материалов — опилкобетона, древесностружечных плит и пр. Кроме того, они используются и как сырье для химической промышленности. Измельченные древесные отходы смешивают со связующими веществами и прессуют из них готовые изделия — футляры, строительные элементы, детали мебели и т. п. Отходы древесины используются также для получения древесной муки, которая находит широкое применение в парфюмерии, при получении стекла, пластмасс, в металлургии и т. п.
