Глава 1. Проволока. Разметка и сгибание заготовок из проволоки
§ 3. Сгибание проволоки

При изготовлении изделия определенной формы часто приходится сгибать проволоку. В этом случае надо учитывать такие свойства проволоки, как хрупкость, упругость, пластичность. Если сгибать сравнительно хрупкую проволоку, то в месте сгиба она может сломаться. Упругая проволока при сгибе может разогнуться. Небольшую упругость проволоки можно преодолеть, сгибая ее на угол, несколько больший заданного. После сгибания угол уменьшится и примет необходимый размер. Хорошо подвергается гибке мягкая и пластичная проволока. Эти качества характерны для алюминиевой и медной проволоки. Труднее поддается гибке стальная проволока, но изделия из нее более прочные.

Сгибание проволоки выполняют с помощью плоскогубцев, круглогубцев, молотка или киянки, тисков и других приспособлений. Для сгибания тонкой проволоки (диаметром до 2 мм) под прямым углом используют плоскогубцы. Их берут в правую руку, a проволоку зажимают в плоскогубцы так, чтобы место сгиба совпало с левым боком губок. Большой палец левой руки накладывают на проволоку как можно ближе к плоскогубцам. Затем плоскогубцы с зажатой в них проволокой поворачивают вправо, прижимая при этом проволоку большим пальцем левой руки к плоскогубцам (рис. 5, а, б).

Если требуется согнуть проволоку под острым углом, то вначале сгибают ее под прямым углом, а затем, слегка сдвинув губки от места сгиба и поворачивая их вправо, доводят угол сгиба до требуемого (рис. 5, в).

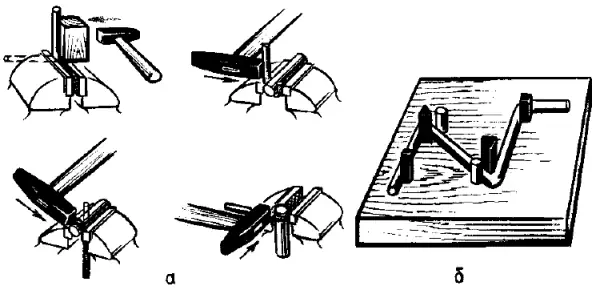

Сгибание толстой проволоки (толщиной более 2 мм) требует значительных усилий, поэтому его обычно выполняют в тисках или с помощью специальных приспособлений. Проволоку для сгибания в тисках устанавливают так, чтобы место сгиба было выше губок тисков примерно на половину диаметра проволоки. Затем, наложив на проволоку со стороны подвижной губки деревянный брусок, ударами по нему молотком сгибают проволоку (рис. 6, а).

Если сгибается много одинаковых фигур, особенно когда изгибы имеют достаточно сложную форму, целесообразно изготовить специальное приспособление. Таким приспособлением может служить, например, деревянная доска с вбитыми в нее в местах изгибов гвоздями или металлическими стержнями, (рис. 6, б).

Кроме сгибания проволоки под углом, часто возникает необходимость в получении круглых петель, колец и спиралей. Круглые петли нужны, например, для подвижного соединения двух деталей из проволоки или для закрепления проволочной детали под винтом. Проволочные кольца могут быть деталями цепочки или использоваться для подвешивания штор, ковров и т. д. Из проволочной спирали можно получить пружину или изготовить те же кольца, разрезав пружину поперек витков.

Круглую петлю небольшого диаметра из мягкой и тонкой проволоки можно сделать с помощью круглогубцев, имеющих конусообразные губки. Если размеры от наименьшего до наибольшего диаметра губок круглогубцев составляют от 5 до 12 мм, то и петли можно получить этих же размеров.

Для получения петли конец проволоки зажимают между губками круглогубцев так, чтобы он немного выступал за пределы губок (рис. 7).

Большой палец левой руки накладывают на проволоку как можно ближе к губкам. Правой рукой поворачивают круглогубцы вправо, насколько это возможно. Затем круглогубцы разжимают и поворачивают в начальное положение. Снова сжимают проволоку и продолжают изгиб до получения круглого кольца. Для того чтобы центр петли расположился на одной линии с неизогнутым концом проволоки, используют следующий прием. Повернув проволоку вокруг оси петлей вверх, вставляют верхнюю губку круглогубцев в петлю, сжимают их и поворачивают вправо вместе с петлей до требуемого положения петли по отношению к прямолинейному участку проволоки.

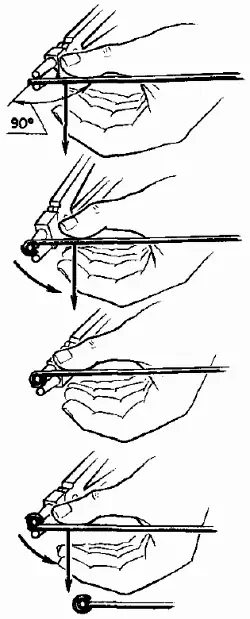

Круглые петли большого диаметра из тонкой и мягкой проволоки можно получить также с помощью круглогубцев, используя другие приемы (рис. 8).

Петлю из прочной проволоки, когда необходимы значительные усилия для ее сгибания, выполняют в тисках с помощью оправки нужного диаметра (см. рис. 6, а).

Для изготовления спиралей и колец используют несложные приспособления в виде металлического стержня диаметром, соответствующим диаметру спирали или кольца. На одном конце этого стержня сделана прорезь шириной, равной диаметру проволоки. Другой конец изогнут как рукоятка для его вращения или заточен как квадрат под гаечный ключ. Стержень помещают между двумя специальными брусками и вместе с ними закрепляют в тисках. Конец проволоки вставляют в прорезь стержня и начинают вращать стержень за рукоятку или гаечным ключом. Проволока будет плотно наматываться на стержень. Если проволока упругая, то диаметр спирали получится несколько большим, чем диаметр стержня. В этом случае диаметр стержня подбирают опытным путем.

Из спирали легко получить проволочные кольца, разрезав витки спирали острогубцами (рис. 9, а) или ножовкой (рис. 9, б).

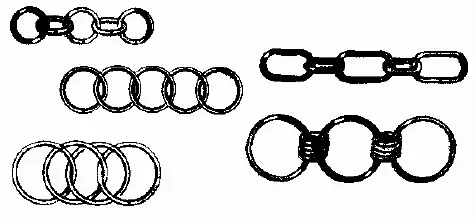

У полученных колец нужно зачистить напильником края и дополнительно сжать плоскогубцами. Кольца, особенно из медной или латунной проволоки, можно использовать для изготовления самых различных декоративных цепочек (рис. 10).
