Технология обработки металлов
5 класс

Глава 1. Проволока. Разметка и сгибание заготовок из проволоки
Попробуйте свои силы

1. Ознакомление с рабочим местом по ручной обработке металлов в учебной мастерской

Порядок выполнения работы.

1. Внимательно изучите требования к организации труда на рабочем месте.

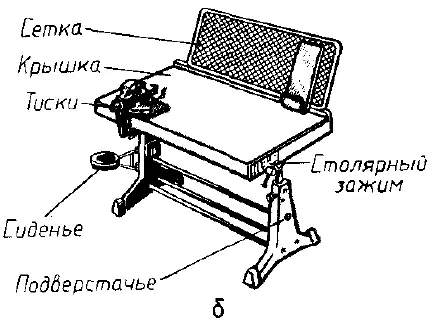

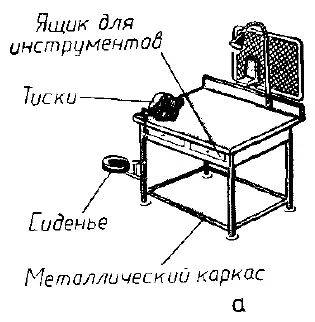

2. Изучите устройство слесарного верстака (рис. 11). Определите и рассмотрите основные части верстака: каркас, крышку, защитный экран, металлический каркас (подверстачье) и др.

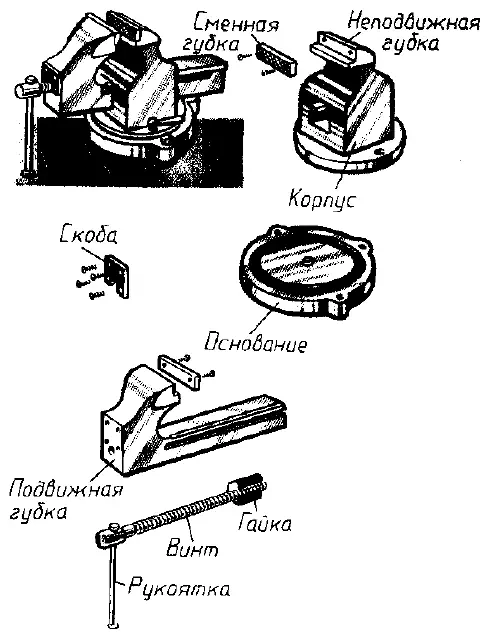

3. Изучите устройство слесарных тисков (рис. 12), которые установлены на верстаке. Определите и рассмотрите основные части тисков: рукоятку, подвижную и неподвижную губки тисков и т. д.

4. Установите, соответствует ли высота губок тисков вашему росту. Тиски устанавливают так, чтобы их губки находились на высоте локтя работающего (рис. 13).

При необходимости с помощью учителя устраните это несоответствие заменой подставки под ноги, подкладкой под тиски или изменением высоты крышки верстака специальным устройством.

2. Ознакомление с видами проволоки

Оборудование и материалы. Набор образцов проволоки: стальная, алюминиевая и медная проволока различных диаметров. 

Порядок выполнения работы.

1. Ознакомьтесь с внешним видом образцов проволоки и по каждому образцу определите:

цвет образца;

металл, из которого выполнен образец;

вид проволоки — круглая, квадратная или треугольная.

2. Сделайте пробу образца проволоки на изгиб и определите: какой образец проволоки требует больших усилий при изгибе, а какой—меньших; какой образец проволоки легко восстанавливает свою прежнюю форму, а какой остается изогнутым.

3. Определение формы и размеров изделия из проволоки по чертежу или эскизу

Порядок выполнения работы. Пользуясь рисунком 4, а, определите:

1) какова толщина (диаметр) проволоки, из которой изготовлен крючок;

2) какая это проволока — круглая, квадратная или треугольная;

3) каков диаметр кольца крючка;

4) каков радиус изгиба головки крючка;

5) каковы габаритные, т. е. наибольшие, размеры длины и ширины крючка;

6) какова полная длина проволоки, из которой изготовлен крючок (ответьте на вопрос с помощью учителя).

4. Изготовление изделий из проволоки, содержащее операции сгибания проволоки (см. технологическую карту)

Технологическая карта-задание на изготовление головоломки
