Глава 3. Тонколистовой металл, правка и разметка заготовок
§ 4. Разметка тонколистового металла по чертежу
Разметка по чертежу заключается в перенесении точек и линий чертежа с бумаги на лист металла. Для того чтобы ее выполнять, необходимо знать, как графически изображаются детали и изделия из тонколистового металла.
Если деталь не имеет изгибов листа, из которого она изготовлена, как, например, ушко (рис. 27), то изображение дается только в одном виде — спереди. Толщина детали указывается надписью типа «Толщ. 0,5» или с помощью выносной линии с полочкой, где дана надпись типа «S 0,5».

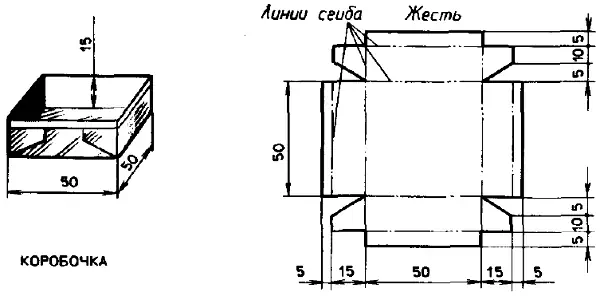

Часто изделие из тонколистового металла изготовляется путем сгибания отдельных его частей. Такова, например, коробочка для крепежных деталей. В этом случае разметку заготовки ведут по чертежу развертки этого изделия, показывающей форму и размеры детали до выполнения операции сгибания. Места сгиба показывают штрихпунктирной линией с двумя точками (рис. 28).
Построение чертежа развертки изделия прямоугольной формы следует начинать с изображения основания прямоугольника. После этого вычерчивают другие стороны, примыкающие к основанию по линиям сгиба. Развертка изделия цилиндрической формы представляет собой прямоугольник, одна сторона которого равна длине окружности его основания, а другая — высоте изделия.
Приступая к разметке, лист металла тщательно осматривают, проверяя, нет ли на нем ржавчины, неровностей и искривлений. При необходимости его очищают и выправляют. Определяют возможность изготовления из листа детали требуемых размеров. Для этого сравнивают наибольшие (габаритные) размеры детали с размерами листа. Нужно, чтобы размеры листа были несколько больше размеров детали. Для того чтобы разметочные линии были видны более четко, поверхность металла часто покрывают меловой краской или другими растворами. Затем определяют базы для разметки — линии или поверхности, от которых откладывают размеры для нанесения других разметочных рисок. Другими словами, от разметочных баз и начинается собственно разметка. Разметку обычно ведут от самой ровной кромки листа или от вспомогательной риски, проведенной посредине заготовки.
Краткие исторические и другие дополнительные сведения
Меловая краска изготовляется из порошка мела, растворенного в воде, с добавлением небольшого количества льняного масла и столярного клея.
При нанесении прямых рисок линейку или угольник плотно прижимают к заготовке пальцами левой руки так, чтобы не было просвета. Чертилку берут правой рукой, как карандаш, и, не прерывая движения, проводят риску необходимой длины. Проводя риски, чертилку плотно прижимают к линейке или угольнику, отклоняя ее на небольшой угол (рис. 29, а, б). Величину этого наклона нельзя изменять во время проведения риски, иначе риска получится кривой.
а — по линейке; б — по угольнику; в — параллельных рисок.
Если деталь имеет отверстия и радиусные закругления, то вначале намечают и накернивают центры этих отверстий или дуг закруглений. Затем раствором циркуля, равным радиусу окружности или закругления, проводят кривые контурные риски. Для этого острие одной (неподвижной) ножки циркуля устанавливают в накерненный центр и, слегка прижимая обе ножки циркуля к поверхности заготовки, другой (подвижной) ножкой проводят дугу заданной длины. При этом циркуль немного наклоняют в сторону движения.
Виды брака и возможности его предотвращения
Распространенный вид брака при разметке—несоответствие размеров размеченной заготовки размерам на чертеже или образце изготовляемой детали. Причиной этого может быть неточность измерительного инструмента, несоблюдение приемов разметки или невнимательность работающего.
Правила безопасности труда
1. Не рекомендуется проводить риску несколько раз по одному и тому же месту, так как это может привести к тому, что вместо одной получится несколько рисок.
2. При выполнении разметочных работ необходимо соблюдать общие правила безопасности труда, быть внимательным и аккуратным, работать только исправным инструментом.
3. После применения чертилок на их острозаточенные концы следует надеть предохранительные пробки.
Вопросы для самоконтроля
1. Для чего при подготовке заготовки к разметке ее покрывают меловой краской или другими растворами?
2. Что такое разметочные базы?
3. Как выполняют разметку прямых линий?
4. Как выполняют разметку дуг окружностей и закруглений?
5. Какой возможен брак при разметке и в чем его причины?
6. Какие меры предосторожности следует соблюдать при разметке?
