Технология обработки металлов
5 класс
Глава 3. Тонколистовой металл, правка и разметка заготовок
Попробуйте свои силы
1. Ознакомление с видами тонколистового металла
Оборудование и материалы. Набор образцов тонколистового металла: черная и белая жесть, обыкновенная и оцинкованная кровельная сталь, алюминий, медь.
Порядок выполнения работы.
Ознакомьтесь с внешним видом образцов тонколистового металла и определите:
1) цвет образца;
2) металл или сплав, из которого выполнен образец;
3) вид тонколистового металла.
2. Подготовка поверхности тонколистового металла к разметке
Оборудование и материалы. Металлическая щетка или крупная шкурка, раствор мела или медного купороса, кисточка или марлевый тампон, измерительная линейка, чертилка, разметочная плита, заготовка из тонколистового металла размером 100×100 мм.
Порядок выполнения работы.
1. Очистите металл от ржавчины, масла и пыли и проведите чертилкой пробную риску.
2. Если риска видна плохо, зачистите заготовку металлической щеткой или крупной шкуркой для последующего покрытия меловым или другим раствором.
3. Кисточкой или марлевым тампоном нанесите на поверхность заготовки тонкий слой раствора и дайте ему просохнуть.
3. Разметка параллельных рисок
Оборудование и материалы. Чертилка, угольник с основанием, линейка, разметочная плита, подготовленная к разметке заготовка.
Порядок выполнения работы.
1. Определите наиболее ровную кромку заготовки.
2. Положите заготовку на разметочную плиту так, чтобы ровная кромка была обращена к работающему.
3. Придвиньте заготовку к краю разметочной плиты, чтобы угольник можно было прижать к кромке плиты и плоскости заготовки.
4. Приложите угольник широким основанием к кромке разметочной плиты и, придерживая его левой рукой, проведите чертилкой риску по узкому ребру угольника.
5. Переместив угольник по заготовке на расстояние 10 мм, проведите параллельную риску.
6. Такими же приемами проведите следующую риску и т. д. (рис. 29, в).

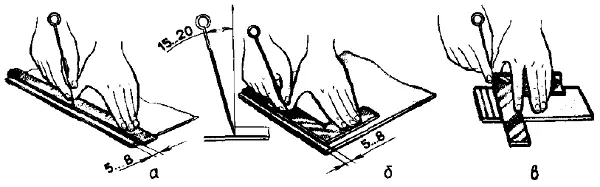

а — по линейке; б — по угольнику; в — параллельных рисок.
4. Разметка рисок под прямым углом
Оборудование и материалы. Чертилка, угольник, линейка, разметочная плита, подготовленная к разметке заготовка под размер квадрата 100×100 мм.
Порядок выполнения работы.

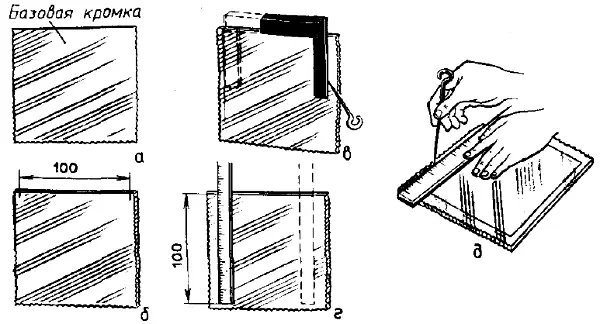

1. Определите наиболее ровную кромку заготовки, которая будет служить разметочной базой (рис. 30, а).
2. На ровной кромке заготовки (базе) с помощью линейки отложите размер стороны квадрата и сделайте чертилкой засечки (рис. 30, б).
3. Через полученные засечки по угольнику проведите чертилкой две параллельные риски, которые будут еще двумя сторонами квадрата (рис. 30, в).
4. По линейке отложите размер и сделайте чертилкой засечки на параллельных рисках (рис. 30, г).
5. Проведите через полученные засечки четвертую сторону квадрата (рис. 30, д).
5. Разметка дуг окружностей и закруглений
Оборудование и материалы. Чертилка, разметочный циркуль, кернер, разметочный молоток, линейка, разметочная плита, заготовка с размеченным на ней квадратом 100×100 мм.
Порядок выполнения работы.

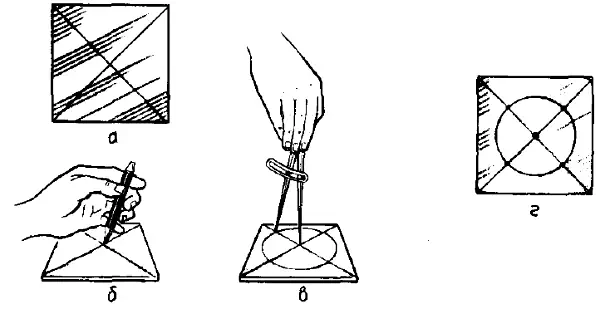

1. Чертилкой с помощью линейки или угольника проведите риски, соединяющие противоположные углы квадрата (диагонали) (рис. 31, а).
2. Кернером и разметочным молотком накерните точку пересечения диагоналей квадрата (рис. 31, б).
3. Раствором циркуля, равным 35 мм, проведите окружность с центром в точке пересечения диагоналей (рис. 31, в).
4. Накерните все четыре точки пересечения окружности с диагоналями квадрата.
5. Из точек пересечения окружности с диагоналями раствором циркуля, равным кратчайшему расстоянию до близлежащих сторон квадрата, проведите закругления всех четырех углов (рис. 31, а).
