Технология обработки металлов
5 класс




Глава 4. Разрезание и сгибание тонколистового металла
§ 1. Разрезание тонколистового металла ножницами


Тонколистовой металл можно резать специальными ножницами (рис. 32).


Рис. 32. Ручные ножницы:
а — общий вид; б — схема резания.

Ручные ножницы состоят из двух половинок. Каждая половинка изготовлена как единое целое и объединяет в себе нож и ручку. Половинки соединены между собой винтом. По расположению режущих ножей ручные ножницы подразделяются на левые и правые (рис. 33).


Рис. 33. Левые (а) и правые (6) ножницы.

Если смотреть на ножницы со стороны ножей, у левых ножниц верхний нож расположен слева, у правых — справа. По форме режущих ножей различают прямые и кривые ножницы (рис. 34).

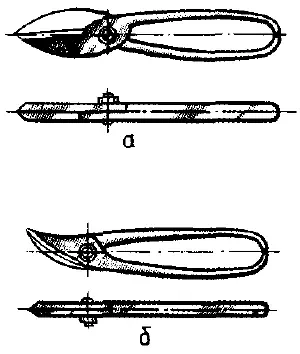

Рис. 34. Прямые (а) и кривые (б) ножницы.

Для снижения усилий, необходимых для разрезания прочного материала, используют рычажные ножницы (рис. 35).

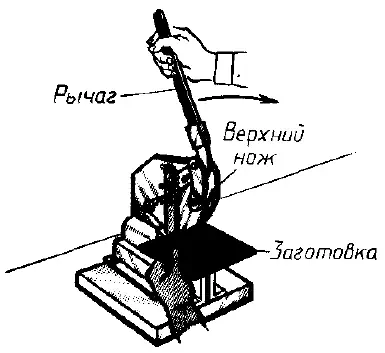

Рис. 35. Рычажные ножницы.

Режущие кромки ножей у ножниц должны быть хорошо заточены, а режущие плоскости плотно прилегать друг к другу и хорошо закреплены винтом.

Качество заточки ножниц можно проверить по тому, насколько хорошо или плохо они режут бумагу. Тонколистовой металл можно разрезать двумя способами. Первый способ — ножницы берут правой рукой. Большой палец располагают на верхней ручке, а указательным, средним и безымянным пальцами охватывают нижнюю ручку. Мизинец располагают между ручками: при разрезании им раздвигают ручки ножниц (рис. 36).


Рис. 36. Положение пальцев при резании ручными ножницами.

Если ручки ножниц раздвигаются туго, то вместо мизинца можно использовать указательный палец. В этом случае его помещают между ручками ножниц.

Второй способ разрезания тонколистового металла заключается в том, что одну ручку ножниц (ту, которая снизу) зажимают в тисках, а другую охватывают пальцами правой руки (рис. 37).


Рис. 37. Приемы резания ножницами, у которых одна ручка закреплена в тисках.

Материал в обоих случаях подают левой рукой. Этот способ позволяет значительно усилить давление между ножами и резать более твердый материал.

Приемы резания листа металла ножницами по прямой линии несколько отличаются от приемов резания по окружности или другой кривой, но в любом случае нужно, чтобы в процессе резания всегда была видна линия разреза.

При резании по кривой линии (рис. 38, а) возникают затруднения в продвижении ножниц, так как в месте закругления отрезанная часть металла хуже загибается и мешает работе ножниц. Для того чтобы избежать этого при вырезании, например, круга из квадратного листа жести, вначале по прямым линиям отрезают углы, а затем вырезают круг, срезая неширокую полоску жести (рис. 38, б).


Рис. 38. Резание ножницами по кривой линии:
а — обычным способом; б — с предварительным срезанием углов листа (схема).


Виды брака и возможности его предотвращения

При работе ножницы следует раскрывать не полностью, а лишь настолько, чтобы они захватывали лист. Если раскрывать ножницы слишком широко, то они будут не резать, а выталкивать лист.




Правила безопасности труда

1. При разрезании тонколистового металла ножницами отрезаемая часть сильно изгибается и кромки листа в месте разреза делаются очень острыми. Поэтому на левую руку, поддерживающую лист, обязательно надевайте рукавицу. Левая рука не должна находиться на линии реза.

2. Разрезая лист по линии большой длины, нельзя полностью сжимать ножи, так как это может привести к трещинам и даже разрывам кромок материала на линии разреза.

3. Закрепление ножниц в тисках должно быть прочным и надежным, так как при их срыве можно поранить руки о губки тисков.

4. Подавайте ножницы ручками от себя, а кладите наоборот.




Вопросы для самоконтроля

1. Из каких основных частей состоят ножницы?

2. Как подразделяются ножницы в зависимости от расположения и формы режущих ножей?

3. Каковы способы разрезания металла ножницами?

4. Почему нельзя при резании ножницами полностью раскрывать режущие ножи?

5. Какие меры предосторожности нужно соблюдать при разрезании металла ножницами?
