Глава 5. Соединение деталей с помощью фальцевого шва. Отделка изделий
§ 1. Соединение детален фальцевым швом
Фальцевые соединения используются там, где нужно прочно и надежно соединить листы металла между собой: при выполнении кровельных работ, сооружении вентиляционных устройств, изготовлении бытовых изделий из жести, бачков, ведер и т. д.
Фальцевый шов представляет собой соединение тонких листов металла, у которых предварительно отогнутые кромки плотно прижимаются друг к другу, образуя «замок».
При выполнении фальцевых швов, кроме обычного разметочного инструмента, применяют специальные опорные и ударные инструменты. В качестве опорных, т. е. служащих подкладкой или опорой для соединяемых листов, используются стальные уголки и бруски-оправки. Ударный инструмент — молотки и киянки.
Начинают выполнение шва с разметки. Обычно определяется ширина загибаемых кромок. Ее принимают равной десятикратной толщине материала. Например, если лист жести толщиной 0,5 мм, то ширина кромки, которую можно отмерить и разметить для загиба и получения шва, будет равна 0,5×10 = 5 мм. Затем по подсчитанному размеру с помощью измерительной линейки и чертилки (или простого карандаша при разметке листа из дюралюминия) отмеряют и наносят линию, ограничивающую ширину загибаемой кромки. Размеченный лист кладут на уголок или брус-оправку, закрепленный на верстаке, и совмещают линию разметки с краем (ребром) уголка.
Поддерживая лист левой рукой, легкими ударами киянки наносят удары по всей длине кромки, отгибая ее под прямым углом. При большой длине кромки рекомендуется вначале сделать отгибы на ее концах. Эти отгибы называют маячными отворотами. После чего отгибают всю кромку (рис. 42, а). Затем поворачивают лист отогнутой кромкой вверх и плавно ее загибают, оставляя между кромкой и листом зазор, равный толщине материала (рис. 42, б). Таким же способом производят разметку и готовят кромку на другом листе для соединения его с первым.

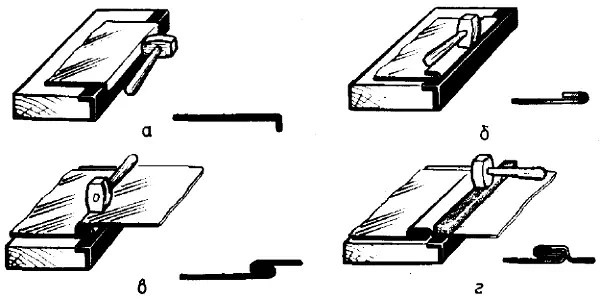

а — сгибание кромки под прямым углом; б — получение фальца; в •— соединение кромок в «замок»; г — уплотнение фальцевого шва.
Подготовленные листы путем вдвигания загнутых кромок друг в друга соединяют в «замок». Полученный шов уплотняют ударами киянки (рис. 42, в). Для придания соединению необходимой прочности производят подсечку шва, т. е. дополнительно уплотняют его с помощью металлической планки и стального молотка (рис. 42, г).
Краткие исторические и другие дополнительные сведения
Фальц — в переводе с нем. паз, сгиб.
Правила безопасности труда
1. При соединении листов металла фальцевым швом соблюдайте общие требования безопасности труда.
2. Работайте только исправным инструментом.
3. Молотки и киянки должны быть прочно закреплены на рукоятках.
4. На левую руку при поддержке листов металла в работе надевайте рукавицу.
Вопросы для самоконтроля
1. Что представляет собой фальцевый шов?
2. C помощью какого инструмента и приспособлений выполняются фальцевые соединения?
3. Как размечается фальцевый шов?
4. В какой последовательности выполняется фальцевое соединение?
5. Какие требования безопасности труда следует соблюдать при выполнении фальцевого шва?
