Глава 6. Сортовой металлический прокат. Разметка заготовок из сортового проката
§ 2. Устройство штангенциркуля и его использование
При разметке заготовок и в процессе изготовления изделий постоянно возникает необходимость определить тот или иной размер заготовки или готовой детали. Для этих целей используют, например, измерительную линейку. Но она позволяет определить размеры деталей с точностью до 1 мм. Для более точных измерений служит штангенциркуль (рис. 44).
C eгo помощью можно производить измерения с точностью до 0,1 мм. Наряду с измерением толщины деталей, уступов, выступов и т, д. штангенциркуль широко используется для измерения диаметров цилиндрических отверстий и цилиндрических деталей.

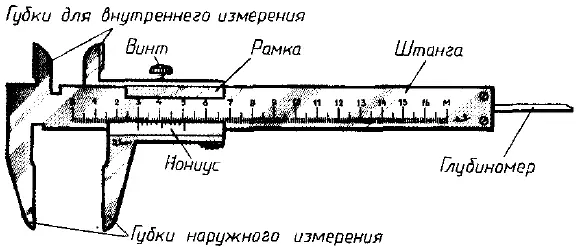

Удобному и точному измерению диаметров цилиндрических деталей и отверстий способствует само устройство штангенциркуля (см. рис. 44). Основу его составляет штанга, на которой нанесена шкала с миллиметровыми делениями. На штанге имеются измерительные губки. По штанге перемещается подвижная рамка с губками и жесткосоединенным с ней глубиномером. Рамка во время измерений закрепляется на штанге зажимным винтом. Нижние измерительные губки служат для измерения наружных размеров, а верхние — внутренних.

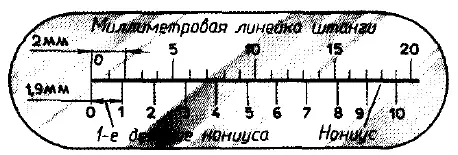

На скошенной грани рамки нанесена шкала, называемая нониусом (рис. 45).
Эта шкала расположена напротив шкалы штанги. При сомкнутых губках штангенциркуля нулевая риска шкалы нониуса совпадает с нулевой риской шкалы штанги. Расстояние, равное 19 мм, на шкале штанги соответствует такому же размеру всей шкалы нониуса. Но шкала нониуса, равная 19 мм, разделена на 10 частей. Таким образом, каждое деление шкалы нониуса будет равно 19 мм :10= 1,9 мм, т. е. оно на 0,1 мм меньше каждых двух делений шкалы штанги, составляющих 2 мм.
Сдвинем рамку, а следовательно, и шкалу нониуса по штанге вправо так, чтобы первая (не считая нулевой) риска шкалы нониуса совпала со второй (не считая нулевой) риской шкалы штанги. В этом случае между измерительными губками штангенциркуля образуется расстояние, равное 0,1 мм, так как 2 мм — 1,9 мм = 0,1 мм. Сдвигая рамку со шкалой нониуса еще правее, до совпадения второй (не считая нулевой) риски шкалы нониуса с четвертой (не считая нулевой) риской шкалы штанги, получим расстояние между губками, равное 0,2 мм. Аналогично можно получить расстояние между губками штангенциркуля 0,3 мм, 0,4 мм, 0,5 мм и т. д.
Таким образом, при измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги, а десятые доли миллиметра — по шкале нониуса, начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской шкалы штанги (рис. 46).
а — положение глаз; б — примеры отсчета: 39 + 0,1 - 8 = 39,8 (мм); 61 + 0,1 - 4 = 61,4 (мм).
Порядковый номер штриха шкалы нониуса, совпадающий с каким-либо штрихом шкалы штанги, показывает при измерении число десятых долей миллиметра.
А теперь остановимся на приемах измерения и ухода за штангенциркулем.
Перед измерением штангенциркуль проверяют на точность показаний. Для этого плотно совмещают измерительные губки инструмента. В этом случае нулевые риски обеих шкал должны совпадать. Десятая риска шкалы нониуса должна совместиться с девятнадцатой риской шкалы штанги. При измерении наружного размера (рис. 47, а) штангенциркуль берут в левую руку и ослабляют зажимной винт рамки, затем разводят измерительные губки на размер, несколько больший размера измеряемой детали, помещают деталь между губками и передвигают рамку до соприкосновения губок с поверхностью детали. Измеряя деталь, закрепляют рамку зажимным винтом и вынимают деталь из промежутка между губками штангенциркуля. Держа штангенциркуль прямо перед глазами, считывают результат.

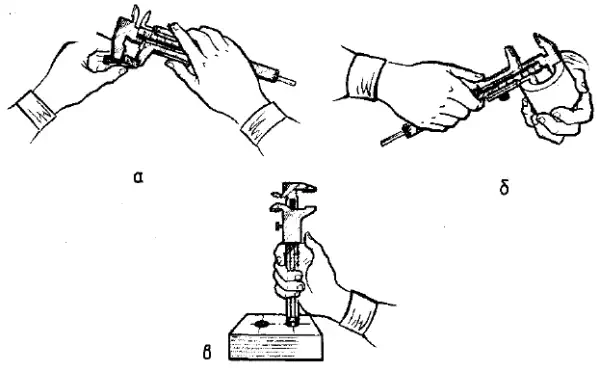

а — наружного размера; б — внутреннего размера; в — глубины с помощью глубиномера.
При измерении внутреннего размера (рис. 47, б) штангенциркуль также берут в левую руку и ослабляют зажимной винт рамки. Устанавливают губки для измерения внутреннего размера на размер несколько меньший, чем измеряемый. Затем вводят губки в отверстие или другое углубление и раздвигают их до соприкосновения со стенками измеряемого углубления. Измерив таким образом размер, закрепляют рамку зажимным винтом и вынимают губки из углубления. Расположив штангенциркуль прямо перед собой, считывают результат измерения.
Глубину пазов и отверстий, а также высоту различных уступов деталей измеряют с помощью глубиномера — специального устройства, имеющегося у штангенциркуля (рис. 47, в). Взяв штангенциркуль в левую руку и ослабив зажимной винт рамки, упирают торец штанги в верхний край измеряемого углубления. Перемещая подвижную рамку, вводят линейку глубиномера в отверстие или другое углубление до упора, закрепляют это положение рамки зажимным винтом, вынимают глубиномер из углубления и считывают результат измерения.
Точность измерений штангенциркулем зависит от соблюдения правил пользования им и ухода за этим инструментом.
Виды брака и возможности его предотвращения
1. При измерении деталей нельзя сильно зажимать их, так как может возникнуть перекос рамки и показания будут неверными.
2. Нельзя допускать ослабления посадки рамки на штанге — это приводит к перекосу измерительных губок и к ошибкам в измерении.
3. Необходимо регулярно проверять точность показаний штангенциркуля, его исправность.
Правила безопасности труда
1. Перед началом работы штангенциркуль протрите чистой мягкой тканью, удаляя смазку и пыль (тщательно очищают измерительные поверхности губок).
2. Измерения выполняйте только чистыми сухими руками.
3. Измеряемые детали должны быть чистыми, сухими, без задиров и заусенцев.
4. Нельзя зачищать измерительный инструмент шлифовальной шкуркой или напильником.
Штангенциркуль — точный и дорогостоящий инструмент и требует бережного к нему отношения.
Штангенциркуль как измерительный инструмент должен располагаться на рабочем месте отдельно от рабочего инструмента и так, чтобы им было удобно пользоваться. На него не должны попадать пыль, стружка, опилки.
После работы штангенциркуль нужно тщательно протереть, смазать и уложить в футляр.
Во время хранения штангенциркулей измерительные поверхности их губок должны быть слегка разъединены, а зажим рамки ослаблен.
Краткие исторические и другие дополнительные сведения
Термин «штангенциркуль» образован из двух слов: нем. «штанге» — шест, жердь, стержень и лат. «циркулус» — круг, т. е. он означает: «стержень для измерения круга».
Вопросы для самоконтроля
1. Почему при измерении деталей недостаточно применять только измерительную линейку?
2. В чем удобство измерений деталей штангенциркулем по сравнению с измерительной линейкой?
3. Как устроен штангенциркуль? Почему деления нанесены не до конца штанги?
4. Как устроена шкала нониуса?
5. В чем секрет точности измерений?
6. Каковы приемы измерения штангенциркулем наружных размеров?
7. Каковы приемы измерения внутренних размеров?
8. Как выполняются измерения с помощью глубиномера?
9. Каковы основные правила обращения со штангенциркулем и ухода за ним?
