Глава 6. Сортовой металлический прокат. Разметка заготовок из сортового проката
§ 3. Особенности графического изображения и разметки деталей из сортового проката

Графическое изображение изделия должно давать ясное и точное представление о форме, размерах этого изделия и материале, из которого оно изготовлено.

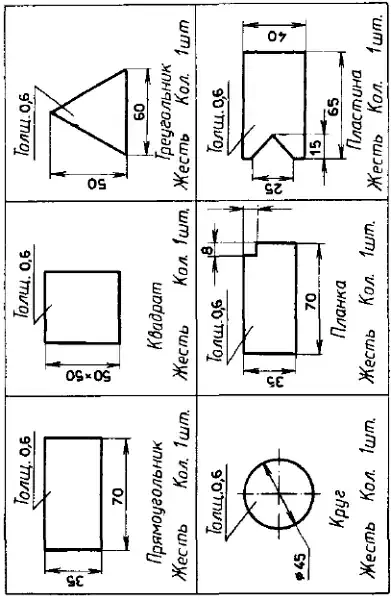

Рассмотрим для примера чертежи простых изделий из тонколистового металла (рис. 48).

Сразу же можно отметить, что на всех чертежах указана толщина изделий надписью типа «Толщ. 0,6». На чертеже прямоугольника из жести, кроме толщины, проставлены его длина и ширина. На чертеже квадрата наряду с толщиной указан размер только одной его стороны. Но обозначение «50×50» говорит о том, что все стороны квадрата равны 50 мм.

На чертеже треугольника проставлены размеры его основания и высоты, а на чертеже круга — его диаметр. Этих данных достаточно, чтобы получить представление о форме изображенных изделий и изготовить их. То же самое можно сказать и о чертежах планки и пластины.

Каждое из рассмотренных изделий выполнено на чертеже в одном виде — виде спереди. Показывать какой-либо другой вид — сверху или сбоку — нет необходимости, так как толщина изделия везде одинакова: нет ни выемок, ни выступов.

Иначе обстоит дело с изделиями из сортового проката, изображение которых требует двух или трех видов (рис. 49, 50).

Разметка поверхностей из сортового металлического проката принципиально не отличается от разметки поверхностей тонколистового металла. Ее также выполняют по чертежу или шаблону. Размечают не только общие контуры детали, но и отдельные ее элементы: отверстия, пазы, выступы и т. д. Разметку детали, имеющей отверстия (см. рис. 49), проводят, например, так. На заготовке в форме уголка соответствующих размеров на обеих полках с помощью измерительной линейки и чертилки откладывают и отмечают размер ширины опоры — 50 мм. Затем через эти отметки проводят разметочные линии, которые будут ограничивать ширину опоры. Далее намечают центр отверстия. Для этого сначала на равном расстоянии (по 25 мм) от боковых краев опоры (вид спереди) намечают и проводят линию оси симметрии. На этой линии определяют положение центра отверстия. На чертеже оно показано на высоте 25 мм. Размер 25 мм откладывают измерительной линейкой от основания опоры в двух местах и через эти отметки проводят риску. Место пересечения вертикальной и горизонтальной рисок и будет центром будущего отверстия. В этой точке с помощью кернера делают углубление (керн).
