Глава 7. Разрезание заготовок ножовкой
§ 1. Устройство слесарной ножовки
При обработке металлического проката часто возникает необходимость вручную резать материал на части. Тонколистовой металл режут ножницами, полосовой металл, толстый листовой прокат, а также пруток, уголок и т. д.— слесарной ножовкой.
Слесарная ножовка состоит из двух основных частей: ножовочного станка (рамки) и ножовочного полотна.

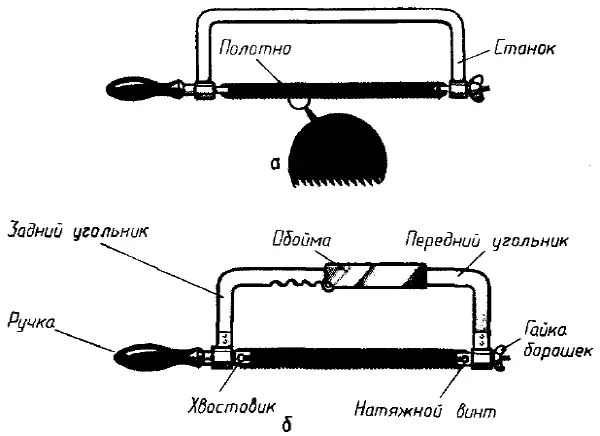

а — с цельным станком; б — основные части раздвижного станка.
На рисунке 51, а показана слесарная ножовка с цельным ножовочным станком. В нем можно закреплять ножовочное полотно определенной длины. Для того чтобы в ножовку можно было закреплять ножовочные полотна разной длины, ножовочный станок делают раздвижным (рис. 51, б).
Раздвижной станок состоит из переднего и заднего угольников, соединенных между собой обоймой. Расстояние между хвостовиком и натяжным винтом можно изменять за счет положения вставляемого в обойму заднего угольника. Чем глубже вставляется угольник в обойму, тем меньше это расстояние. В заднем угольнике ножовочного станка устанавливается хвостовик с ручкой. Хвостовик имеет прорезь и отверстие для штифта. В переднем угольнике размещен натяжной винт с гайкой-барашком. Натяжной винт имеет такую же прорезь и такое же отверстие, как и хвостовик. В прорези хвостовика и натяжного винта устанавливаются концы ножовочного полотна, которые закрепляются с помощью вставляемых в отверстия штифтов. Вращением гайки- барашка производится натяжка ножовочного полотна.
Ножовочное полотно представляет собой тонкую и узкую стальную пластину с зубьями на одном из ребер (см. рис. 51, а).
На концах ножовочного полотна имеются отверстия для закрепления его в ножовочном станке. Длина наиболее распространенных ножовочных полотен составляет 250...300 мм. Каждый зуб имеет форму клина и при резании работает как резец. При насечке величину зубьев выбирают так, чтобы образующаяся стружка помещалась между зубьями до их выхода из пропила. Чтобы ширина пропила, сделанного ножовкой, была немного больше толщины полотна, делается разводка зубьев — каждые 2—3 смежных зуба слегка отгибают в разные стороны. Такая разводка называется гофрированной.
Вопросы для самоконтроля
1. Из каких основных частей состоит слесарная ножовка?
2. Для чего делают ножовочный станок раздвижным?
3. Что представляет собой ножовочное полотно?
4. Как закрепляется ножовочное полотно в ножовочном станке?
5. Для чего и как делается разводка зубьев ножовочного полотна?
