Технология обработки металлов
6 класс
Глава 7. Разрезание заготовок ножовкой
§ 2. Приемы разрезания заготовок ножовкой
Подготовка ножовки к работе.
Подготовка ножовки к работе заключается в установке ножовочного полотна в станок и его натяжке.
Сначала раздвигают передний и задний угольники станка на длину ножовочного полотна и в этом положении закрепляют станок с помощью обоймы. Затем вставляют концы ножовочного полотна в прорези натяжного винта и хвостовика и совмещают их отверстия с отверстиями в ножовочном полотне. При этом следят за тем, чтобы зубья полотна были направлены в сторону, противоположную рукоятке. После этого вставляют в отверстия штифты и вращением гайки-барашка натягивают полотно. Натяжение полотна должно быть не очень сильным, но достаточным для того, чтобы оно не изгибалось при работе. Сильное натяжение полотна может привести к его поломке при малейшем перекосе во время работы. При слабом натяжении полотна оно будет изгибаться во время работы, что также может привести к его поломке.
Приемы резания.

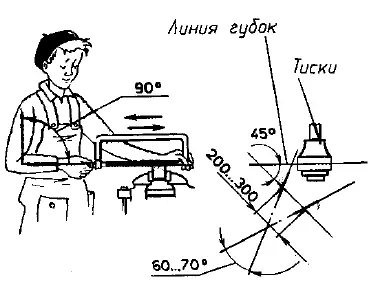

Для разрезания заготовки ее надежно закрепляют в тисках так, чтобы место разреза находилось недалеко от края губок тисков. В таком положении заготовка не будет вибрировать при резании. На месте разреза напильником намечают риску. Затем принимают необходимую рабочую позу: встают вполоборота к тискам (рис. 52).
Рукоятку ножовки обхватывают пальцами правой руки: конец рукоятки при этом должен упираться в середину ладони, а большой палец — лежать на рукоятке сверху, вдоль нее (рис. 53).
Левой рукой берут рамку ножовки так, чтобы большой палец находился внутри рамки, а остальные обхватывали гайку-барашек и натяжной винт.
Во время работы ножовку нужно держать ровно, чтобы не получилось косого разреза. Двигают ножовкой плавно, без рывков. Нажимают ножовкой на заготовку только при движении вперед, т. е. во время рабочего хода. Во время обратного хода, который называют холостым, ножовку слегка приподнимают, чтобы не тупились зубья полотна. Нормальная скорость рабочих движений 30—60 двойных (рабочий плюс холостой) ходов ножовки в минуту.
Правила безопасности труда
1. При работе используйте всю длину полотна. Это обеспечивает равномерный износ зубьев и более длительную службу полотна. Для того чтобы полотно не нагревалось во время работы, смазывайте его маслом.
2. Если разрез достаточно большой и при обычной установке полотна при резании мешает станок, то полотно поворачивают на 90° (рис. 54).
3. При разрезании заготовок, имеющих ребра или острые кромки, соблюдайте следующее правило: резание идти должно от плоскости к ребру, чтобы не сломать зубья полотна (рис. 55).
Вопросы для самоконтроля
1. Как установить ножовочное полотно в ножовочном станке?
2. Почему необходимо достаточно туго натягивать ножовочное полотно в станке?
3. Для чего ножовочное полотно устанавливают зубьями, направленными в сторону, противоположную рукоятке?
4. Как закрепляют заготовку при разрезании ножовкой?
5. Как держат ножовку при резании?
6. Какой ход ножовки называют рабочим?
7. В каких случаях полотно ножовки поворачивают под прямым углом к ножовочному станку?
8. Как резать заготовки, имеющие ребра или острые кромки?
