Глава 8. Опиливание плоских поверхностей заготовок
§ 1. Опиливание. Инструмент для опиливания

Опиливание — снятие небольших слоев металла напильником — одна из самых распространенных технологических операций. Опиливание широко применяется при изготовлении и ремонте деталей, а также сборке деталей в изделие. C помощью напильников деталям придаются требуемые формы, размеры и качество поверхностей.

Различают грубое (или черновое), чистовое и отделочное опиливание. Грубым опиливанием снимают значительный слой металла. Чистовым опиливанием добиваются определенной точности изготовления, требуемых размеров детали. Отделочным опиливанием подготавливают поверхность деталей к отделке, делают ее более ровной.

Сущность опиливания заключается в срезании мелких частичек материала (опилок) отдельными резцами, имеющимися на рабочей части напильника. Напильник (рис. 56) представляет собой стальной брусок определенного профиля и длины, на поверхности которого имеется насечка (нарезка). Насечка образует мелкие и острозаточенные зубья.

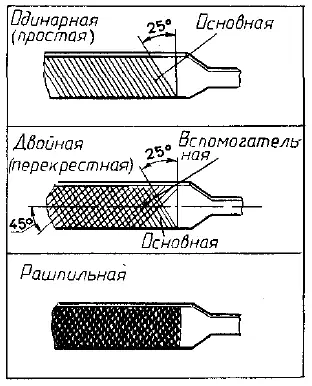

Насечка на рабочих частях напильников может быть одинарной, или простой, двойной (основной и дополнительной), или перекрестной, а также точечной, или рашпильной (рис. 57).

Напильник с рашпильной насечкой так и называют «рашпиль». Напильниками с одинарной насечкой снимают широкую стружку, равную длине всей насечки. Их применяют при опиливании мягких металлов. Перекрестная насечка размельчает стружку, поэтому напильники с такой насечкой применяют при опиливании твердых металлов.

По числу основных насечек на 10 мм длины рабочей части напильники подразделяют на следующие номера:

0 и 1 — драчовые напильники (крупные зубья, служат для грубого опиливания);

2 и 3 — личные напильники (более мелкие зубья, которыми выполняют чистовую обработку);

4 и 5 — бархатные напильники (самые мелкие зубья, предназначены для отделки поверхностей деталей).

Напильники выпускают в основном длиной от 100 до 400 мм.

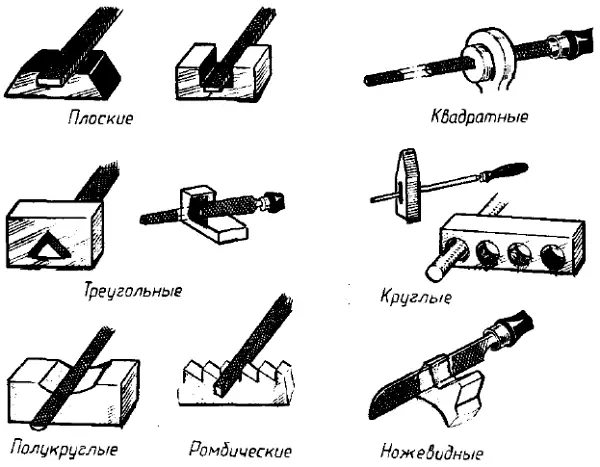

По форме рабочей части напильники делятся на плоские, квадратные, трехгранные, круглые, полукруглые, ромбовидные и ножевидные (рис. 58).

При обработке плоских поверхностей применяются, как правило, плоские и квадратные напильники.

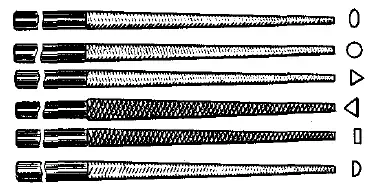

Небольшие напильники (толщиной или диаметром 2...3 мм) с мелкой насечкой называют надфилями (рис. 59). Их применяют для обработки в труднодоступных местах: мелких отверстий, в углах и т. д.

Изготовляют напильники из инструментальной стали. Ручки напильников обычно делают из древесины (березы, клена и др.).

Для того чтобы предохранить ручку от раскалывания, на ее конец насаживают стальное кольцо.

К напильникам, как и к другим инструментам, нужно относиться бережно и соблюдать следующие правила.
