Технология обработки металлов
6 класс




Глава 9. Сверление
§ 1. Сверление. Инструменты и приспособления для сверления


Сверлением называется технологическая операция по обработке материалов резанием с помощью сверла.

Существуют различные виды сверл. Наиболее распространенные из них — спиральные (рис. 70).


Рис. 70. Спиральное сверло.

Во время сверления режущая часть сверла врезается в материал изделия и снимает стружку, которая затем отводится через винтовые канавки, расположенные на направляющей части. Ленточка позволяет уменьшить трение сверла о стенки отверстия. Хвостовик с лапкой служит для закрепления сверла во время сверления.

При сверлении часто возникает необходимость расширить верхнюю часть отверстия, чтобы углубить в нее головку болта, винта, шурупа и т. д. Для этого используют сверло большего диаметра или специальный инструмент — зенковку (рис. 71).


Рис. 71. Коническая зенковка.

Операцию по обработке верхней части отверстия зенковкой называют зенкованием. При сверлении изделие закрепляется неподвижно, а сверлу сообщается одновременно два движения: движение резания — вращательное вокруг оси и движение подачи — поступательное вдоль оси сверла (рис. 72).


Рис. 72. Сверление.

Для закрепления заготовки во время сверления обычно используют машинные тиски (рис. 73).

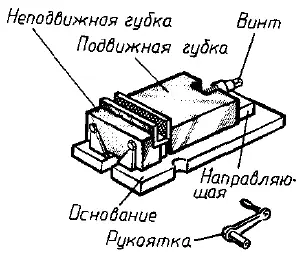

Рис. 73. Машинные тиски.

На их основании закреплена неподвижная губка, а по направляющей с помощью винта с рукояткой может перемещаться подвижная губка.

Изделие устанавливают между губками и вращением винта рукояткой передвигают подвижную губку и прочно закрепляют изделие в тисках.

Если сверление производится на сверлильном станке, то сами тиски можно закрепить на столе станка. Для этого в основании тисков сделаны выемки, а на столе станка имеются специальные пазы. Установив в пазы стола и выемки основания тисков болты с гайкой, тиски закрепляют на столе сверлильного станка.



Правила безопасности труда

1. Перед установкой машинных тисков тщательно протрите опорные плоскости стола и основания тисков и слегка смажьте их машинным маслом.

2. При сверлении отверстий малого диаметра тиски закреплять необязательно.



Для закрепления сверла во время сверления используют специальное приспособление — сверлильный патрон (рис. 74).


Рис. 74. Сверлильный патрон.

В нем можно устанавливать сверло с цилиндрическими хвостовиками разного диаметра. Сверло закрепляется в патроне с помощью ключа.



Краткие исторические и другие дополнительные сведения

Слова «зенковка» и «зенковать» происходят от немецкого слова, в переводе означающего «углубить».




Вопросы для самоконтроля

1. Какую технологическую операцию называют сверлением?

2. Как устроено спиральное сверло?

3. Что такое зенковка и для чего она применяется?

4. Как закрепляют заготовку в машинных тисках? Подумайте, почему при использовании сверла малого диаметра тиски с зажатой в них заготовкой закреплять необязательно.

5. Для чего служит сверлильный патрон?
