Глава 9. Сверление
§ 2. Устройство сверлильного станка и работа на нем

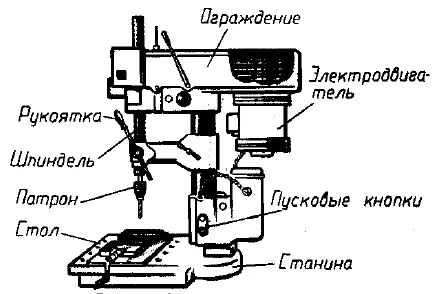

Рассмотрим устройство сверлильного станка на примере широко применяемого в школьных учебных мастерских настольного вертикально-сверлильного станка модели НС-12 (рис. 75). На этом станке можно сверлить отверстия диаметром до 12 мм.
Включают станок с помощью пусковых кнопок. Вращение от электродвигателя через ременную передачу, закрытую ограждением, передается шпинделю станка. В нижнеи части шпинделя устанавливается сверлильный патрон — в нем закрепляют сверло или другой режущий инструмент. Поворотом рукоятки осуществляется подача сверла при сверлении. На столе станка с помощью тисков или других приспособлений закрепляют обрабатываемые заготовки.
Приступая к работе на станке, осматривают его, проверяют исправность. Нажимают на кнопку «Пуск» и убеждаются, что станок работает. Нажатием на кнопку «Стоп» выключают станок.
Устанавливают в шпинделе станка сверлильный патрон. Для этого хвостовик патрона осторожно вводят в отверстие шпинделя и коротким толчком вверх закрепляют патрон (рис. 76).
Подбирают сверло нужного диаметра. Вставляют в сверлильный патрон специальный ключ. Вращением ключа против часовой стрелки разводят кулачки патрона. Устанавливают в патрон сверло. Вращением ключа по часовой стрелке надежно закрепляют сверло в патроне (рис. 77) и убирают ключ на место его хранения. Сверло должно быть зажато в патроне прямо, без перекоса. Перекос можно обнаружить по неровному вращению или так называемому биению сверла. Заготовку с предварительно размеченным и накерненным центром будущего отверстия размещают и закрепляют на столе станка в машинных тисках. При сверлении отверстий малого диаметра заготовки можно закреплять с помощью ручных тисков или струбцин.
Включают станок и осторожно подводят сверло к заготовке. Вершина сверла должна точно попасть в накерненную метку центра отверстия. Постепенно усиливая нажим на ручку подачи, сверлят отверстие.
Работать надо очень внимательно. Перед окончанием сверления и выходом сверла из сквозного отверстия необходимо уменьшить подачу, так как в это время может произойти так называемый подхват сверла и оно может сломаться.
По окончании сверления вращением рукоятки подачи в обратную сторону осторожно выводят сверло из отверстия и кнопкой «Стоп» останавливают станок.
C помощью ключа вынимают сверло из патрона и затем, используя специальный клин, снимают сам патрон (рис. 78).
Вставляют узкий конец клина в выбивное отверстие шпинделя и, слегка нажимая на широкий конец клина, вводят его в глубь отверстия. При этом клин нажмет на лапку хвостовика патрона и вытолкнет его из шпинделя. Патрон поддерживают левой рукой, чтобы он не упал на стол станка. Если хвостовик патрона держится в шпинделе очень туго, то допускается снимать патрон, слегка ударяя по торцу клина молотком (рис. 79).
В этом случае, чтобы не повредить патрон и поверхность стола, на стол станка кладут деревянную дощечку.
Правила безопасности труда
1. Перед сверлением всегда проверяйте правильность установки инструмента.
2. Чтобы сверло не испортило тиски или поверхность стола, под заготовку подкладывайте деревянные брусочки или дощечки.
Краткие исторические и другие дополнительные сведения
Слово «струбцина» происходит от немецкого слова, которое переводится как «винтовой зажим».
Слово «шпиндель» происходит от немецкого слова, которое в переводе означает «веретено».
Вопросы для самоконтроля
l. Из каких основных узлов состоит сверлильный станок?
2. В каком порядке передается вращательное движение от электродвигателя шпинделю и сверлу?
3. Как включается сверлильный станок?
4. Как осуществляется подача сверла при сверлении?
5. Как устанавливают сверло на станке?
6. Какими способами можно закрепить заготовку на столе станка?
7. В какой последовательности выполняют операцию сверления?
8. Как снимают сверло и сверлильный патрон со станка?
