Технология обработки металлов
7 класс
Глава 12. Рубка металлов
§ 1. Рубка металлов и применяемый рабочий инструмент
Рубка металлов — технологическая операция, в процессе которой с помощью зубила и молотка с заготовки удаляют слой металла или разрубают заготовку на части. В основе рубки лежит действие клина — именно эту форму имеет рабочая (режущая) часть зубила (рис. 85).
а — общий вид; б — клин с разными углами заострения (β1 — малый угол, β2 — большой угол).
C помощью рубки удаляют (срубают) с заготовки неровности металла, снимают твердую корку, окалины, острые кромки детали, вырубают пазы и канавки, разрубают листовой металл на части. Рубка может выполняться в тисках, на плите или на наковальне (рис. 86).

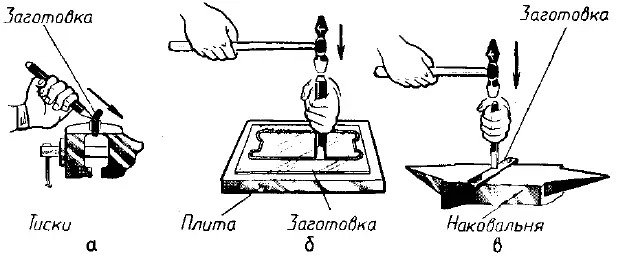

а — в тисках; б — на плите; в — на наковальне.
Основной рабочий (режущий) инструмент при рубке — зубило, а ударный — молоток.
Зубило (рис. 87) изготовляется из инструментальной углеродистой стали. Оно состоит из следующих частей: ударной, средней и рабочей. Ударная часть выполняется суживающейся кверху, а ее вершина, называемая бойком,— закругленной; за среднюю часть зубило держат во время рубки, рабочая или режущая часть имеет клиновидную форму. Угол заострения режущей части выбирается в зависимости от твердости обрабатываемого материала.
Для обрабатываемых материалов рекомендуются следующие углы заострения: для твердых (твердая сталь, чугун) — 70°, для материалов средней твердости (сталь) — 60°, для мягких (медь, латунь) — 45°, для алюминиевых сплавов — 35°.
Для вырубания узких пазов и канавок пользуются зубилом с узкой режущей кромкой — крейцмейселем. Этим же зубилом можно снимать широкие слои металла: вначале им прорубают канавки, а оставшиеся выступы срубают широким зубилом.
В качестве ударных инструментов для рубки металлов используют слесарные молотки двух типов: с круглым и квадратным бойком (рис. 88).
а — с квадратным бойком; б — с круглым бойком.
Основная характеристика молотка — его масса. Для рубки металлов применяют молотки массой 200, 400 и 600 г. Длина ручки молотка зависит от его массы и составляет 250...500 мм.
Рубка металлов — операция трудоемкая. Для облегчения труда и повышения его производительности на промышленных предприятиях используются пневматический и электрический молотки.
Краткие исторические и другие дополнительные сведения
Слово «крейцмейсель» происходит от двух немецких слов, означающих в переводе «крест» и «резец».
Вопросы для самоконтроля
1. Какую форму имеет режущая часть зубила?
2. Какие инструменты применяются при рубке?
3. Как связан угол заострения зубила с твердостью обрабатываемого материала?
4. Подумайте, почему для рубки твердых материалов используют зубило с большим углом заострения, чем для рубки мягких материалов.
