Глава 12. Рубка металлов
§ 2. Приемы рубки металлов


Для рубки металла используют прочные массивные тиски. Рубка производится по уровню губок тисков или выше этого уровня по намеченным рискам. По уровню губок тисков рубят листовой и полосовой металл, выше уровня губок — заготовки с широкими поверхностями.

Заготовка должна быть закреплена в тисках прочно и надежно. Чтобы не сминать поверхность заготовки губками тисков при зажиме, на них можно устанавливать нагубники.

Для выполнения операции рубки металлов большое значение имеет рабочая поза, т. е. положение корпуса и ног работающего.

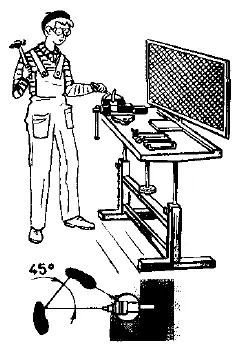

Рабочая поза должна обеспечивать наибольшую устойчивость тела работающего при ударах молотком. Корпус должен быть выпрямлен и обращен вполоборота (45°) к оси тисков, левая нога выставлена на полшага вперед, а угол, образованный линиями осей ступней, составлять 60...75° (рис. 89).


Рис. 89. Рабочая поза при рубке.

Зубило берут левой рукой за среднюю часть на расстоянии 15...20 мм от края ударной части. Устанавливают зубило так, чтобы режущая кромка находилась на линии снятия стружки (линии среза), а стержень зубила составлял угол 30...35° к обрабатываемой поверхности и примерно 45° к губкам тисков (рис. 90).


Рис. 90. Положение зубила при рубке.

Молоток берут правой рукой за рукоятку на расстоянии 15...20 мм от ее конца. Крепко сжимая рукоятку всеми пальцами, наносят достаточно сильные удары молотком по центру бойка зубила. Различают удары кистевые, локтевые и плечевые.

При кистевом ударе (рис. 91, а) изгибается только запястье правой руки. Во время замаха слегка разжимают пальцы (кроме большого и указательного), затем пальцы резко сжимают и наносят удар. Кистевыми ударами выполняют рубку и снимают тонкий слой мягкого металла.

При локтевом ударе (рис. 91, б) правую руку сгибают в локте. Для получения сильного удара руку разгибают быстро. Такими ударами рубят металл наиболее часто.


Рис. 91. Виды удара мологка при рубке:
а — кистевой; б — локтевой; в — плечевой.

В плечевом ударе (рис. 91, в) участвуют плечо, предплечье и кисть руки. Все это способствует большому замаху и удару максимальной силы. Плечевыми ударами снимают толстый слой металла или разрубают толстую заготовку из прочного материала. При рубке сила удара молотком должна соответствовать характеру работы. При этом учитывается масса молотка и длина его рукоятки. Чем тяжелее молоток и длиннее рукоятка, тем сильнее может быть удар. Для рубки полосового металла по уровню губок тисков сначала размечают линию (риску) разреза, затем закрепляют заготовку в тисках, чтобы риска находилась на уровне губок тисков. Приняв правильную рабочую позу и установив зубило режущей кромкой на линии среза, локтевыми ударами разрубают заготовку, заканчивая рубку кистевыми ударами.



Виды брака и возможности его предотвращения

Чтобы линия разреза была ровной, разрубание металла на плите или на наковальне ведут по разметке, устанавливая зубило вертикально (рис. 92).



Рис. 92. Разрубание металла на плите или наковальне:
а — начало рубки; б — перемещение зубила при рубке.

Перемещая его в процессе рубки, часть лезвия оставляют в уже прорубленной канавке.

Разрубая на плите или наковальне заготовку сравнительно большой толщины, сначала надрубают ее с одной стороны, затем переворачивают и рубят по риске с другой. Надрубленную с обеих сторон заготовку осторожно переламывают в тисках или на кромке плиты.

При рубке металлов нужно соблюдать требования безопасности труда.



Правила безопасности труда

1. Надежно закрепляйте заготовку в тисках.

2. Работайте только исправным инструментом (без трещин, забоин, заусенцев и т. д.).

3. При работе используйте защитные очки.

4. Не проверяйте качество рубки рукой на ощупь.

5. В конце рубки ослабляйте силу удара.

6. Для уборки обрубленных частиц металла с рабочего места используйте щетку-сметку.




Вопросы для самоконтроля

1. Какой должна быть рабочая поза и хватка инструмента при рубке металлов?

2. Какой удар — кистевой, локтевой или плечевой — создает большую силу? Как влияет на силу удара длина рукоятки и масса молотка? Ответ обоснуйте.

3. Как выполняют рубку металлов в тисках?

4. Как выполняют рубку металлов на плите или наковальне?

5. Какие требования безопасности труда следует выполнять при рубке металла?
