Технология обработки металлов
7 класс
Глава 13. Опиливание криволинейных поверхностей заготовок
§ 2. Опиливание вогнутых и внутренних поверхностей
Вогнутые криволинейные поверхности с кривизной малого радиуса обычно обрабатывают круглым напильником. Диаметр его должен быть меньше двойного радиуса кривизны обрабатываемой поверхности. Заготовку размечают и закрепляют в тисках. Во время рабочего хода напильником делают небольшие вращательные движения, что обеспечивает плавное снятие слоев металла по линии разметки (рис. 95, а). Проверяют получаемый радиус закругления радиусомером или шаблоном.

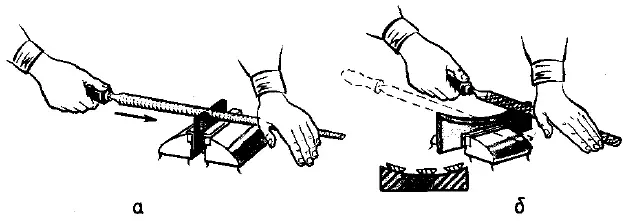

а — малого радиуса; б — большого радиуса.
Опиливание вогнутой поверхности большого радиуса кривизны обычно ведут полукруглым напильником. Во время опиливания его рабочая поверхность совершает сложное движение — вперед и в сторону, с поворотом вокруг своей оси (рис. 95, б). Проверяют правильность опиливания обычно по линиям разметки или по шаблону.
При изготовлении изделий часто возникает необходимость обрабатывать отверстия не только круглые, но и прямоугольные, треугольные и т. д. Их называют проймами. Обычным сверлением трудно получить заданную форму и размеры проймы. Требуется распиливание — специальная обработка проймы напильником.
Для распиливания применяют напильники различных типов и размеров в зависимости от формы и размеров обрабатываемой проймы. Проймы с плоскими поверхностями обрабатывают плоскими напильниками, проймы малых размеров — надфилями, проймы криволинейной формы — круглыми и полукруглыми напильниками и т. д.
Распиливание обычно выполняют в тисках. Ему предшествует довольно длительная подготовка. Вначале пройму размечают. Затем удаляют излишний металл из внутренней полости. Для этого по контуру проймы вблизи разметочных линий просверливают отверстия сверлом диаметром 3...5 мм (рис. 96).
Получившиеся перемычки между отверстиями разрубают зубилом или крейцмейселем.
При подготовке к распиливанию проймы небольшого размера бывает достаточным просверлить одно отверстие диаметром на 0,3...0,5 мм меньше диаметра окружности, вписанной в пройму.
Приемы распиливания аналогичны приемам опиливания (рис. 97).
Контроль за соблюдением размеров осуществляется штангенциркулем и специальными шаблонами.
Правила безопасности труда
1. При опиливании вогнутых поверхностей и распиливании соблюдайте необходимые меры предосторожности.
2. Выполняя все изученные операции разметки, сверления, рубки металла и опиливания, соблюдайте характерные для них правила безопасности труда.
Вопросы для самоконтроля
1. Как выполняется опиливание вогнутой поверхности малого радиуса кривизны?
2. Как выполняется опиливание вогнутой поверхности большого радиуса кривизны?
3. Что такое пройма?
4. Каким инструментом обрабатывают проймы?
5. Подумайте, возможны ли при опиливании вогнутых поверхностей и распиливании завалы кромок, аналогичные завалам при других видах опиливания.
6. Перечислите меры безопасности, которые нужно соблюдать при подготовке к распиливанию и распиливании.
