Глава 15. Нарезание внутренней резьбы
§ 1. Инструменты и приспособления для нарезания внутренней резьбы
При ручной обработке металлов внутреннюю резьбу нарезают метчиками.

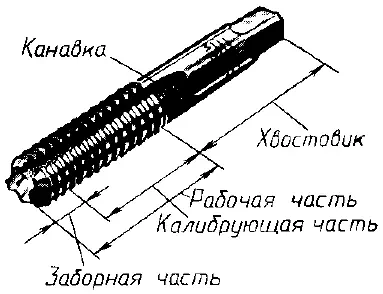

Метчик (рис. 112) состоит из двух основных частей: рабочей и хвостовика. Рабочая часть представляет собой винт с резьбой определенного профиля и продольными канавками — она-то и служит для непосредственного нарезания резьбы. Продольные канавки, пересекаясь с витками резьбы, образуют резьбовые гребенки с режущими кромками. Стружка при нарезании резьбы размещается в продольных канавках, поэтому их называют стружечными.
Рабочая часть, в свою очередь, состоит из режущей (заборной) и калибрующей (направляющей) частей.
Режущая часть выполняет основную работу по нарезанию резьбы. Нарезание осуществляется режущими кромками резьбовых гребенок, высота зубьев которых постепенно увеличивается. По мере ввинчивания метчика в отверстие режущая часть прорезает резьбовые канавки. Каждый зуб режущей части срезает небольшую часть металла, а после прохода всей режущей части образуется резьба полного профиля.
За режущей частью метчика расположена калибрующая часть, которая служит для зачистки профиля нарезанной резьбы. Xвостовик метчика закрепляют в воротке во время работы.
Изготовляют метчики из инструментальной углеродистой, легированной или быстрорежущей стали. Ручные метчики выпускаются в комплектах, состоящих из двух штук: метчики для черновой и чистовой обработки. Могут выпускаться и комплектами из трех штук: для чернового, получистового и чистового нарезания резьбы (рис. 113).

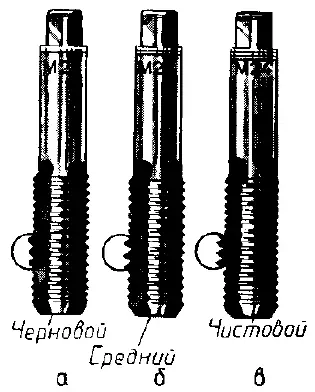

а — черновой; б —- получистовой (средний); в — чистовой.
Черновой метчик выполняет основную работу и срезает до 60 % слоя металла, подлежащего снятию. Получистовой метчик срезает до 30 % слоя металла. Чистовой метчик придает резьбе окончательную форму и размеры и срезает остальные 10 % слоя металла. Внешне метчики одного комплекта отличаются размерами режущих частей. У чернового метчика она самая большая, у получистового — меньше, у чистового — еще меньше. В комплектах метчики маркируются следующим образом: у чернового метчика на хвостовике одна риска, у получистового — две, у чистового — три.
Воротки для закрепления ручных метчиков во время работы могут иметь разное устройство. Часто применяются нерегулируемые воротки. обычно с тремя квадратными окнами разных размеров под различные квадраты хвостовиков метчиков (рис. 114,а).
а — с тремя квадратными окнами; б — раздвижной.
Применяются и более универсальные воротки с регулируемыми отверстиями (рис. 114,6).
Вопросы для самоконтроля
1. Из каких основных частей состоит метчик?
2. Как устроена рабочая часть метчика?
3. В каких комплектах выпускается метчик?
4. Какие воротки применяются для закрепления метчиков во время работы?
5. Почему при нарезании резьбы комплектом из трех метчиков требуется меньше усилий, чем одним метчиком?
