Технология обработки металлов
8 класс

Глава 17. Орудие труда для обработки металлов
§ 2. Общие сведения о металлорежущих станках

Существуют самые различные виды металлорежущих станков, однако все они приведены в систему и классифицируются по различным признакам.

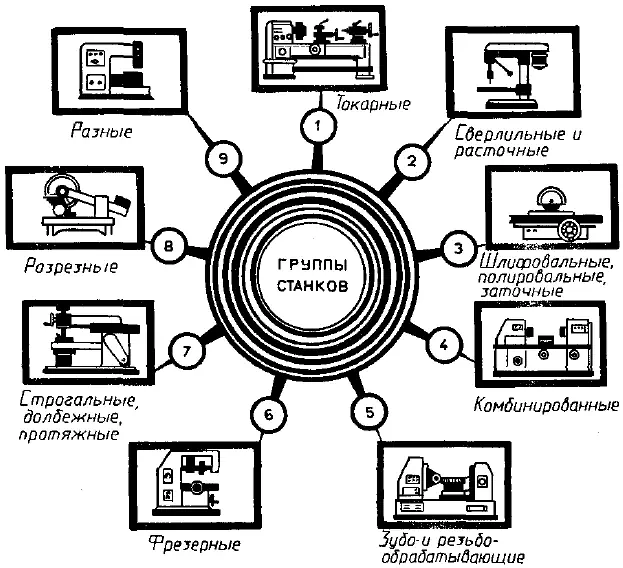

В зависимости от вида обработки металлорежущие станки (рис. 118) распределены в 9 групп:

1) токарные;

2) сверлильные и расточные;

3) шлифовальные, полировальные, заточные;

4) комбинированные;

5) зубо- и резьбообрабатывающие;

6) фрезерные;

7) строгальные, долбежные, протяжные;

8) разрезные;

9) разные.

В свою очередь, станки каждой группы подразделяются на несколько типов. Например, станки второй группы — сверлильные и расточные — делятся на следующие типы:

1) вертикальносверлильные;

2) одношпиндельные полуавтоматы;

3) многошпиндельные полуавтоматы;

4) координатно-расточные;

5) радиально-сверлильные;

6) горизонтально-расточные;

7) алмазно-расточные;

8) горизонтально-сверлильные;

9) разные сверлильные.

Внутри каждого типа металлорежущие станки могут отличаться друг от друга некоторыми конструктивными особенностями. Эти особенности и другие характеристики отражаются в условном обозначении или шифре (номере) станка.

Например, условное обозначение станка 16К20. Первая цифра показывает принадлежность станка к первой группе и говорит о том, что это токарный станок. Вторая цифра обозначает тип станка внутри группы. В данном примере цифра б показывает, что это токарно-винторезный станок. Третья и четвертая цифры условно обозначают основные размеры станка (для токарных, например, высоту центров над станиной, для фрезерных — размеры стола и т. д.). В рассматриваемом примере третья цифра — 2 — обозначает высоту центров над станиной, которая составляет 215 мм. Кроме цифр, в шифр станка могут входить различные буквы. Если буква стоит между второй и третьей цифрами (как в указанном примере), то это означает, что конструкция станка подвергалась усовершенствованию по сравнению с предыдущей. Если буква стоит в конце шифра станка, то это указывает на то, что изменена его основная или базовая модель.

Наиболее многочисленную группу металлорежущих станков составляют токарные станки (группа 1). Они используются в механических, инструментальных и ремонтных цехах машиностроительных и других предприятий. Станки токарной группы применяются для обработки деталей, имеющих форму тел вращения. На них изготовляют валики, втулки, оси, болты, винты, шпильки, диски и т. д.

Значительную часть среди металлорежущих станков составляют фрезерные станки. Они тоже широко применяются в машиностроении и ремонтных работах. На фрезерных станках обрабатывают плоскости, пазы, фасонные поверхности, фрезеруют зубья зубчатых колес, винтовые канавки и т. д.
